华为MTS9512A-HD2007室外一体化电源柜产品说明,室外直流-48V200A电源柜,华为高频开关电源

产品说明

华为MTS9512A-HD2007室外一体化电源柜产品说明,室外直流-48V200A电源柜,华为高频开关电源

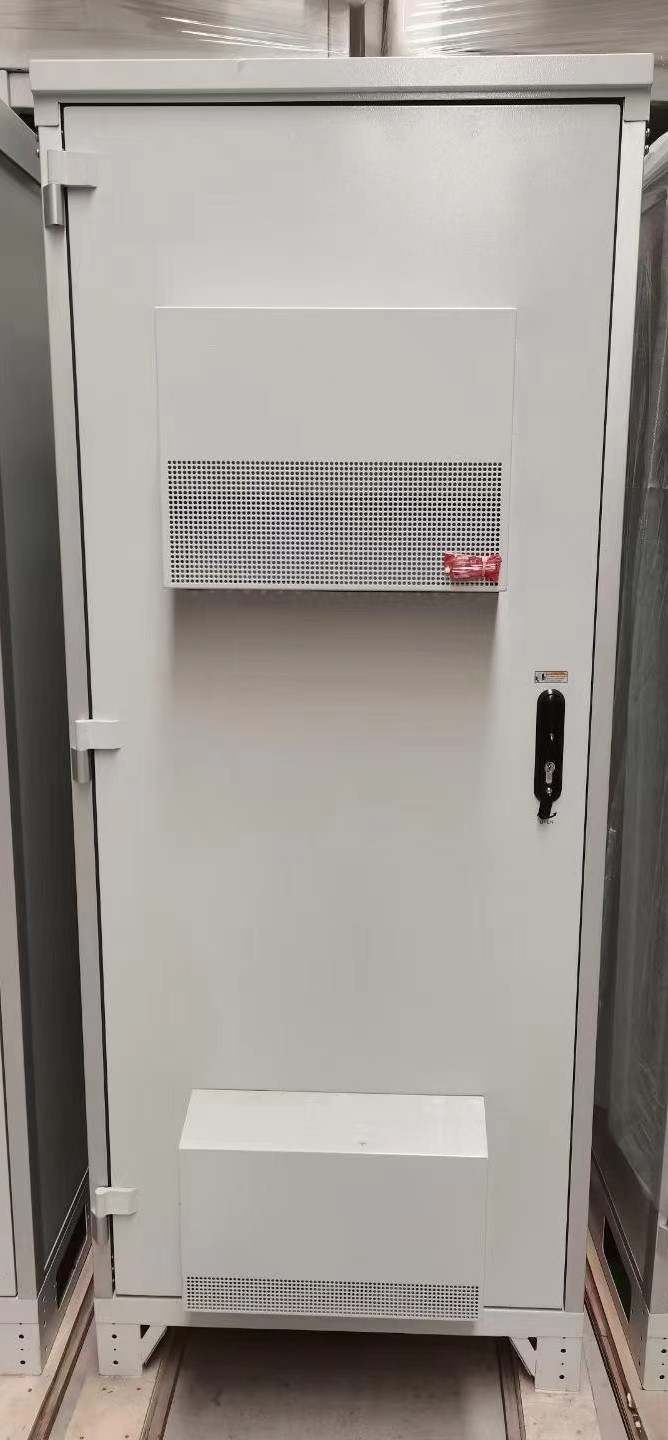

一丶MTS9512A-HD2007机柜介绍


项目

指标

机柜外尺寸(高×宽×深)

2145mm×900mm×900mm(含200mm高底座,不含门外凸部分)

机柜重量

≤300kg(不包含整流模块)

电池

最大2组150AH(狭长型)

温控方式

双直流空调PC3000D

防护等级

IP55

二丶MTS9512A-HD2007部件介绍


(1)交流输入空开及端子

(2)监控模块SMU02B

(3)通信扩展模块安装空间

(4)整流模块安装空间

(5)用户接口模块UIM02C

(6)电池空开

(7)重要负载(BLVD)空开

(8)次要负载(LLVD)空开

(9)交流输出空开及端子

(10)交流防雷器



配电单元表格介绍

项目

说明

交流输入制式

220V AC单相兼容110V AC双火线

交流配电

  • 交流输入空开:1×100A/2P

  • 交流输出空开:1×32A/2P

直流配电

  • BLVD空开:1×63A/1P,2×32A/1P

  • LLVD空开:2×125A/1P,4×32A/1P

  • 电池空开:2×125A/1P

整流模块

最大可配置4个R4850G2或R4850N2

监控模块与用户接口模块

SMU02B与UIM02C

能效检测功能

支持


产品参数

华为MTS9512A-HD2007室外一体化电源柜产品参数,室外直流-48V200A电源柜,华为高频开关电源

一丶MTS9512A-HD2007环境指标

项目

规格

工作温度

–40℃~+55℃+1120 W/m2太阳辐射

运输温度

–40℃~+70℃

贮存温度

–40℃~+70℃

工作湿度

5%~95%(RH)

贮存湿度

5%~95%(RH)

海拔要求

0m~4000m

(在2000m~4000m环境下高温降额,每升高200m,工作温度降低1℃)

噪声等级

满足GR487要求,噪声声压≤68dBA@1.5m

二丶MTS9512A-HD2007电气指标

项目

规格

交流输入

输入制式

220V AC单相兼容110V AC双火线输入

输入电压

85V AC~300V AC

输入频率

频率范围:45Hz~66Hz;标称频率:50Hz/60Hz

功率因数

≥0.99(负载≥50%)

THD

≤5%(Vin=208V AC,220V AC,230V AC,50%-100% 负载)

直流输出

输出电压范围

–42V DC~–58V DC

默认输出电压

–53.5V DC

输出功率

参见整流模块输出功率,系统最大输出功率为配置整流模块个数与单个整流模块输出功率的乘积

稳压精度

≤±1%

纹波和噪声

≤200mVp-p

电话衡重杂音

≤2mV

均流不平衡度

<±5%(20%~100%负载)

交流输入保护

交流输入过压保护点

大于300V AC

交流输入过压恢复点

电压恢复到290V AC系统恢复输出

交流输入欠压保护点

小于85V AC

交流输入欠压恢复点

电压恢复到90V AC后系统恢复输出

直流输出保护

直流输出过压保护点

范围为–58.5V DC~–60.5V DC

  1. 内部故障过压时,模块锁死;

  2. 外部电压达到–63V以上,且持续500ms以上,模块锁死。

交流防雷

标称雷击放电电流60kA,最大雷击放电电流120kA,8/20µs

直流防雷

差模10kA,共模20kA,8/20µs

安规设计

满足标准IEC/EN60950-1

MTBF

20万小时(25℃)

三丶MTS9512A-HD2007 EMC指标

项目

规格

电磁干扰(EMI)

传导干扰

Class A,满足EN300386标准

辐射干扰

Class A,满足EN300386标准

谐波电流

EN61000-3-12

电压波动和闪烁

EN61000-3-11

EMS

静电放电抗扰性(ESD)

EN61000-4-2,B判据

接触放电:6kV;空气放电:8kV

电快速脉冲群抗扰性(EFT)

EN61000-4-4,B判据

交流电源口±2kV,直流电源口±2kV,信号口±1kV

辐射抗扰性(RS)

EN61000-4-3,A判据

10V/m

传导抗扰性(CS)

EN61000-4-6,A判据

交直流电源口满足10V的指标要求,信号口满足3V指标要求

浪涌抗扰性(SURGE)

EN61000-4-5,B判据

  • 交流电源端口:差模±2kV,共模±4kV,8/20µs

  • 直流电源端口:差模±2kV,共模±4kV,8/20µs

  • 信号端口:差模0.5kV,共模1kV,8/20µs

电源跌落抗扰度(DIP)

满足EN61000-4-11标准要求
