详细说明

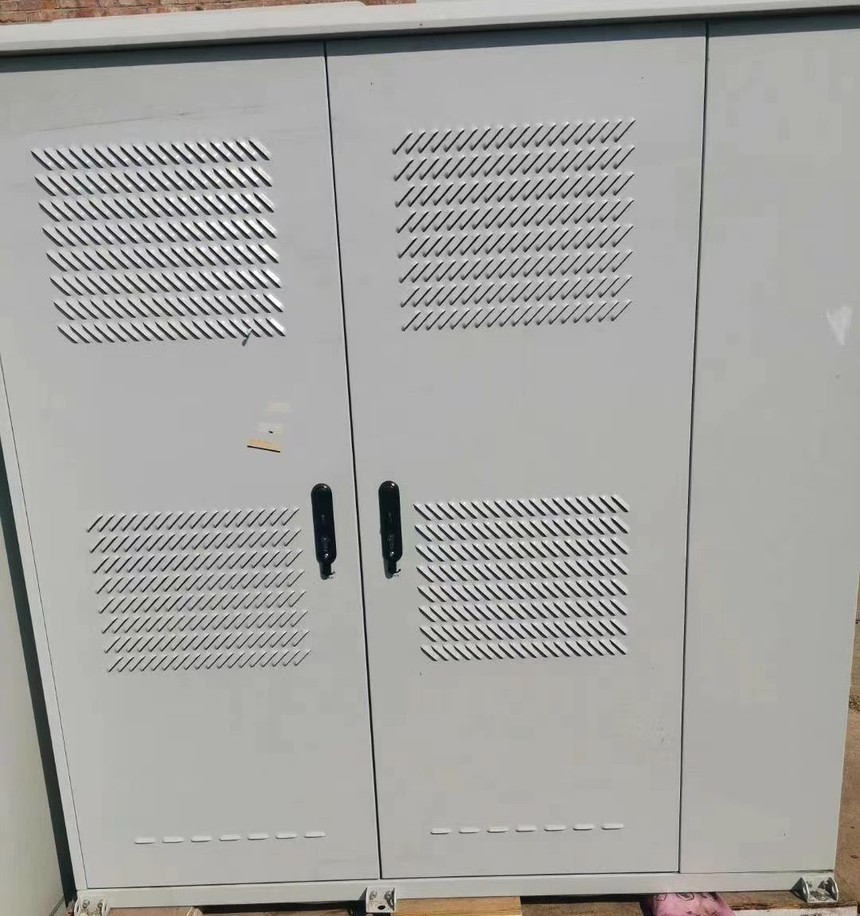

华为smartAX F01D2000室外一体化电源柜,华为高频开关电源,华为通信电源

产品说明

华为smartAX F01D2000室外一体化电源柜,华为高频开关电源,华为通信电源

一丶调测一体化UPS场景配电系统


步骤1闭合一体化UPS所有的防雷空开。

步骤2闭合一体化UPS前端的输入空开,给一体化UPS上电,一体化UPS上方的电源指示灯点亮,上电正常。

步骤3闭合ATS电操机构电源开关(机柜后左下侧Q1Q2),为ATS通电。

步骤4查看ATS控制器是否有告警,如有告警请先排除故障。

步骤5压下ATS开关面板的锁销,拔出手柄并放入ATS手柄插槽中。

步骤6检查ATS的自动/手动选择手柄,向上拨至“M”电动模式。步骤7检查ATS交流输入和配置状态。交流输入正常启动后,ATS控制器启动,请根据机房现场交流输入参数确认和配置ATS参数。

说明:系统配置页面需要密码登录,密码通过上翻键、下翻键和Enter确认键进行设定,初始密码为0001”。

语言设置:“默认页面 > Main Menu > Device Configuration > Language”。

在默认页面,按进入主菜单页面。在主菜单页面下选定系统配置,按进入。系统配置属性及数值如下表所示。

系统配置属性及数值配置项目可配置参数说明额定电压110V/57V115V/66V120V/70V208V/120V220V/127V230V/132V240V/138V227V/160V347V/200V380V/220V400V/230V415V/240V440V/254V480V/277V默认配置为“380V/220V”。请根据机房实际情况配置。额定频率50Hz60Hz默认配置为“50Hz”。请根据机房实际情况配置。LN 1相数单相;三相四线;三相三线。默认配置为“三相四线制”。LN 2相数单相;三相四线;三相三线。默认配置为“三相四线制”。次要负载不使用;断开和闭合;仅断开。默认配置为“不使用”。发电机使用无发电机;有发电机。默认配置为“无发电机”。请根据机房实际情况配置。电源优先级LN 1优先;LN 2优先;互为备用。默认配置为“LN 1先”。请根据机房实际情况配置。


在主菜单页面下选定设备配置,按进入。在设备配置子菜单下,可以对所有检测参数的阈值进行设置。

4-2设备配置属性及数值配置项目可配置参数说明电压阈值LN 1欠压阈值–30%–5%步进±1%LN 1LN 2默认配置–10%LN 2欠压阈值–30%–5%LN 1过压阈值+5%+30%步进±1%LN 1LN 2默认配置+10%LN 2过压阈值+5%+30%频率阈值LN 1低频阈值–10%–1%步进±1%LN 1LN 2默认配置–5%LN 2低频阈值–10%–1%LN 1高频阈值+1%+10%步进±1%LN 1LN 2默认配置+5%LN 2高频阈值+1%+10%Modbus– Modbus地址本地/远程不需要重新设置参数。语言选择中文;英语;德语;法语;意大利语;西班牙语;芬兰语;俄请根据机房实际情况配置


产品参数

华为smartAX F01D2000室外一体化电源柜,华为高频开关电源,华为通信电源

一丶华为smartAX F01D2000参数


需接地的设备,安装时,必须首先安装保护地线;拆除设备时,必须最后拆除保护地线。

禁止破坏接地导体。

禁止在未安装接地导体时操作设备。

设备应永久性的接到保护地。操作设备前,应检查设备的电气连接,确保设备已可靠接地。
