华为TP48300B高频开关电源柜 自动切换双层电池架

产品说明

华为TP48300B高频开关电源柜 自动切换双层电池架
产品简介

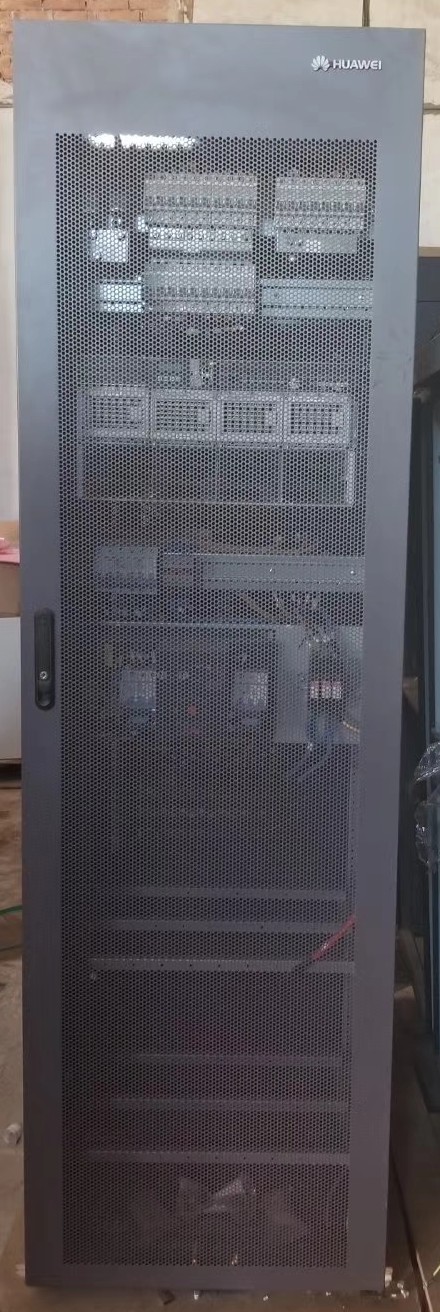

机柜外观

mmexport1615343169148.jpgTP48300B型号说明

  • 模块电压输入范围宽90V AC~290V AC

  • 完善的电池管理功能

  • 网络化设计,提供一路FE接口、一路RS485/RS232接口

  • 支持软件远程升级

  • 支持LCD界面显示、按键操作

  • 支持WEB界面操作

  • 支持用户界面多语言功能,如英语、中文、意大利语、法语、西班牙语、葡萄牙语、俄语、德语、土耳其语等

  • 支持整流模块、监控模块热插拔

  • 整流模块功率因数值达0.99

  • 高效整流模块效率高达95%,标效整流模块效率高达91%

  • 根据负载功率的大小,自动休眠一个或多个整流模块,节省能耗;支持高标效模块混插,节省投资

  • 支持4用户共享供电,可对4用户的直流用电进行独立电量计量

  • 支持分用户控制负载下电,可选时间模式(时长可调)或电压模式(电压值可调),分用户上下电参数独立可调

工作原理

电源系统工作原理示意图如下图所示,交流电通过交流配电单元进入整流模块,整流模块将交流电转成–48V直流电,由直流配电单元给多路负载供电。

交流电供应正常的情况下,整流模块除了给直流负载供电外,还为电池提供充电电流。当交流电断电时,整流模块停止工作,由电池给直流负载供电。交流电恢复后,整流模块重新给直流负载供电,并对电池进行充电,补充消耗的电量。

监控单元实时监控电源系统各部件的运行状态,并进行相应的智能控制,如有异常,及时上报告警信号。

电源系统工作原理示意图
设备配置
系统配置

项目

系统配置

交流输入制式

  • 220/380V AC 三相四线

  • 220V AC 单相输入

监控单元

SMU02B

用户接口模块

UIM02C

整流模块

  • TP48300B:最大可配置6个R4850N1整流模块

  • TP48600B:最大可配置12个R4850G2整流模块

  • TP481000B:最大可配置20个R4850G2整流模块

通信扩展模块

最大可配置2个NIM01C(选配)

交流防雷器

标称雷击放电电流20kA,最大雷击放电电流40kA,8/20μs

直流防雷器

差模10kA,共模20kA,8/20μs

  TP48300B内部结构

(1)RTN+母排

(2)电池熔丝

(3)直流输出空开

(4)通信扩展模块安装空间

(5)交流输出空开

(6)电池安装空间

(7)监控单元

(8)用户接口模块

(9)整流模块安装空间

(10)交流输入N端子

(11)交流切换开关ATS


 配电规格

项目

TP48300B-N20A3

TP48600B-N20A3

TP481000B-N20B1

输入制式

220/380V AC三相四线兼容220V AC单相

220/380V AC三相四线

交流输入

63A/3P×2

63A/3P×2

63A/4P×1

交流输出空开

16A/2P×2

16A/2P×2,20A/2P×3,32A/2P×1,32A/3P×2

16A/2P×2,20A/2P×3,32A/2P×1,32A/3P×2

直流输出

  • 负载下电:63A/1P×4(MCB),32A/1P×16(MCB),16A/1P×2(MCB)

  • 电池下电:16A/1P×6(MCB),10A/1P×8(MCB),6A/1P×6(MCB)

  • 负载下电:630A×2(NT3),100A×4(MCB)

  • 电池下电:63A×6(MCB)

  • 负载下电:630A×2(NT3),200A×2(NT1),100A×6(MCB)

  • 电池下电:63A×6(MCB)

电池熔丝

160A×2

500A×2

800A×2

接触器

接触器200A(电池常开,负载常闭)

接触器600A(电池常开,负载常闭)

接触器1000A(电池常闭,负载常闭)

分流器

300A/25mV

500A/25mV

1000A/25mV

电池舱

两组150Ah电池

电池支路

电池支路空开:63A/2P×2

防雷器

  • 交流防雷器:标称雷击放电电流20kA,最大雷击放电电流40kA,8/20μs

  • 直流防雷器:差模10kA/共模20kA,8/20μs

整流模块外观如所示。

 整流模块外观图



面板说明

整流模块面板包含电源运行指示灯、告警指示灯和故障指示灯。整流模块面板如图3-5所示。

面板示意图

(1)运行指示灯

(2)告警指示灯

(3)故障指示灯

指示灯说明

整流模块指示灯说明

指示灯

颜色

状态

说明

运行指示灯

绿色

常亮

整流模块输出正常

常灭

整流模块无输出

告警指示灯

黄色

常灭

整流模块无保护告警

常亮

环境温度过高引发的整流模块限功率预告警;

环境温度过高或过低保护关机告警

交流输入过欠压保护

整流模块休眠关机

故障指示灯

红色

常灭

整流模块无故障

常亮

输出过压锁死

整流模块内部故障引起的无输出

4Hz闪烁

整流模块处于应用程序加载状态

  SMU02B面板

(1)运行指示灯

(2)次要告警指示灯

(3)重要告警指示灯

(4)按键

(5)USB接口(该端口支持安全保护机制)

(6)通信口RS485/RS232

(7)把手

(8)拨销

(9)通信口FE

(10)液晶显示屏



指示灯

表3-4 指示灯说明

名称

颜色

状态

说明

运行指示灯

绿色

常灭

监控模块故障或无直流输入

慢闪(0.5Hz)

监控模块正常工作,与上位机通信正常

快闪(4Hz)

监控模块正常工作,与上位机通信不正常

次要告警指示灯

黄色

常灭

无次要告警和提示告警

常亮

有次要告警或提示告警

重要告警指示灯

红色

常灭

无紧急告警和重要告警

常亮

有紧急告警或重要告警

按键

按键说明

按键

名称

说明

向上键

按向上键或向下键可以翻阅菜单或选择参数。

向下键

返回键

按返回键可退回上一级菜单并且不保存所设置的参数。

确认键

  • 在系统信息界面时,按确认键可进入主菜单。

  • 在主菜单中按确认键可进入下一级子菜单。

  • 在子菜单设置参数时按确认键可以保存参数。

说明:
  • 30秒内无按键操作LCD背光灯关闭。

  • 1分钟内无按键操作需重新登录。

  • 设置参数时长按,参数值将快速增加或减小。

  • 同时按下并持续10s,可重启SMU。

  • 同时按下(或)并持续2s,可提高(或降低)LCD对比度。


华为TP48300B室内高频开关电源系统机柜,华为TP48300B,华为高频开关电源
USB接口

在USB接口中插入开站专用U盘,可进行快速开站,导入导出配置文件,导出运行日志和软件升级等操作。

通过USB接口安装专用WiFi模块后,可近端接入Web界面,方便操作。

非华为提供的WiFi模块,可能造成功能异常或数据丢失,由此带来的损失华为将不承担相应责任。

通信接口

通信接口说明

通信接口

通信参数

通信协议

FE

10M/100M自适应

HTTPS协议、NetEco网管协议、SNMP协议、TCP-Modbus协议

RS485/RS232

波特率:1200bit/s、2400bit/s、4800bit/s、9600bit/s、14400bit/s、19200bit/s、115200bit/s

主从协议、电总协议、Modbus协议

说明:

以上端口都支持安全保护机制。

通信接口引脚定义
FE引脚定义

引脚

信号

说明

1

TX+

FE发送数据

2

TX-

3

RX+

FE接收数据

6

RX-

4、5、7、8

 RS485/RS232引脚定义

引脚

信号

说明

1

TX+

RS485发送数据

2

TX-

4

RX+

RS485接收数据

5

RX-

3

RX232

RS232接收数据

7

TX232

RS232发送数据

6

PGND

地(PE)

8


注意事项

维护人员需根据当地实际情况制定维护周期,推荐维护周期为6个月一次。

维护项

检查项

检查方法

修复条件

处理方法

电气



交流输入是否正常

钳流表



交流输入电压在正常范围之外

请参考告警故障处理部件故障定位





电压输出是否正常

电池支路或负载支路电压超出设定的范围(–42V DC~–58V DC)

故障巡检

指示灯是否正常

目测

有故障报警

接地检测

电源接地点到机柜内接地排是否正常连接

钳流表

电源接地点与接地排之间电阻大于0.1欧姆

重新紧固接地点或者更换接地线缆

交流停电可能原因

  • 交流输入线缆故障

  • 交流输入空开为OFF状态

  • 电网故障

交流停电处理方法

  1. 检查交流输入线缆是否松脱,如果是,则固定输入线缆。

  2. 查看交流输入空开是否为OFF状态,如果是,则处理后端电路故障后,闭合空开。

  3. 检测电源系统交流输入端电压是否低于50V AC,如果是,则处理电网故障。
