华为通信电源机柜TP48600T-N20A8组合式通信电源 高频开关电源柜48V600A高度2米

华为通信电源机柜TP48600T-N20A8组合式通信电源 高频开关电源柜48V600A高度2米简介；

TP48400B-N20D2 是室内通信电源系统，将交流电转换为稳定的直流电，为–48V 系列的通信设备进行供电，输出电流是 200A，TBC1000B-NCA2 是电池柜，用于给通信设备备电。TP48400B-N20D2 & TBC1000B-NCA2 机柜的外观相同，如图 2-1 所示。

产品概述

（13）交流防雷器    （10）用户接口模块 （11）交流输出N 接线端子 （12）交流输入N 接线端子 （7）交流切换开关ATS （8）直流输出空开 （9）监控单元

（5）整流模块 （6）交流输出空开（4）通信扩展模块安装空间（1）RTN+母排 （2）电池强制上电开关 （3）电池熔丝

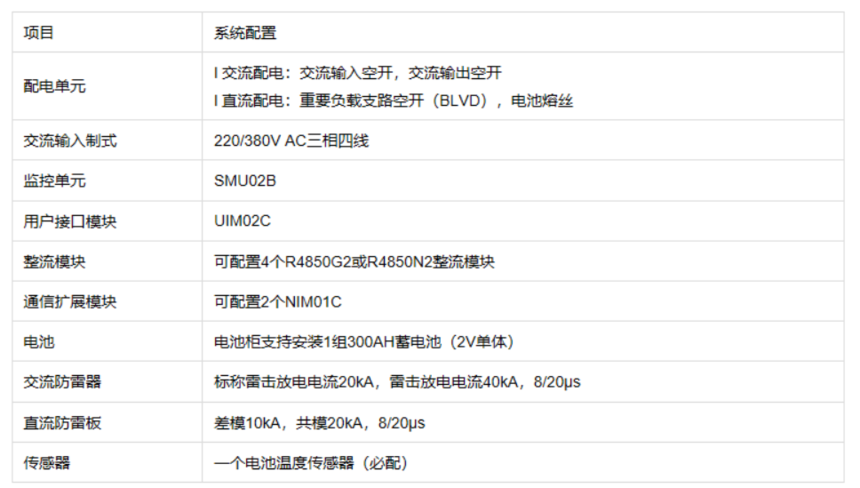

系统配置

2.2 系统特点

 交流输入电压范围宽至 85V AC～300V AC

 电池管理功能

 交、直流防雷设计

 网络化设计，提供一路 FE 接口、一路 RS485/RS232 接口

 支持华为网管协议和电总协议，可与华为 NetEco 网管、M2000 网管或第三方网管通信，组网灵活，可实现远程管理，无人值守

 支持 LCD 界面显示、按键操作

 支持 WEB 界面操作

 支持用户界面多语言功能，如英语、中文、西班牙语、葡萄牙语、意大利语、法语、俄语等

 支持整流模块、监控模块热插拔

 整流模块功率因数值达 0.99

 整流模块效率达到 96%，标效整流模块效率达到 94%

（1）RTN+排（2）电池安装空间

（3）-48接线排（4）接地排

 配电单元

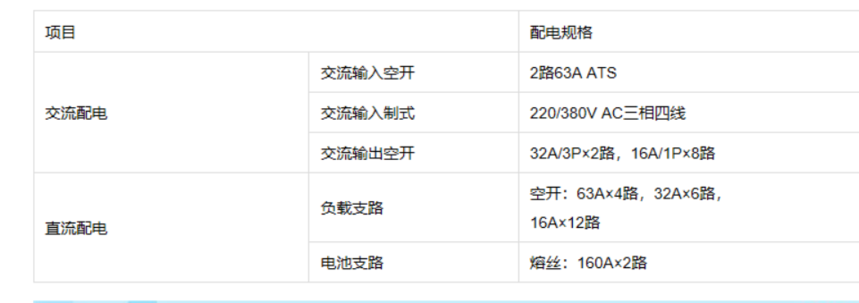

TP48400B-N20D2 的配电单元分为交流配电单元和直流配电单元，配电单元的规格如表 3-1 所示。表3-1 TP48400B-N20D2 配电单元规格
