 编码型号描述备注

52210935MTS9510A-HX20031单元1舱，设备舱热交换器HXC150S&BTS机架 2.0 m空机柜.

52210936MTS9510A-GX20031单元1舱，设备舱AH1500&BTS机架

 52210939MTS9510A-GX20021单元1舱，设备舱AH3000-1+BTS机架

 52210950MTS9510A-DX20011单元1舱，设备舱DC+RRU机架

52210951MTS9510A-HX20041单元1舱，设备舱HXC300S+BTS机架

52210930MTS9510A-HX20011单元1舱，设备舱HXC70S&19"机架

52210932MTS9510A-HX20021单元1舱，设备舱热交换器HXC150S&19"机架

 52210934MTS9510A-GX20041单元1舱，设备舱AH1500&19"机架

52210948MTS9510A-GX20051单元1舱，设备舱前后开门AT1500D&19"机架

 52210983MTS9510A-GX20071单元1舱，设备舱AH1500D&19"机架

52210978MTS9510A-GX20061单元1舱，设备舱AT1500D&19"机架

52210931MTS9510A-HD20011单元2舱，设备舱热交换器HXC70S&19"机架，电池舱DC&2层电池托盘

 52210943MTS9510A-HT20011单元2舱，设备舱热交换器HXC70S&19"机架，电池舱TEC&2层电池托盘

52210933MTS9510A-HD20021单元2舱，设备舱热交换器HXC150S&19"机架，电池舱DC&2层电池托盘

 52210944MTS9510A-HT20021单元2舱，设备舱热交换器HXC150S&19"机架，电池舱TEC&2层电池托盘

 52210952MTS9510A-HT20031单元2舱，设备舱热交换器HXC150S&19"机架，电池舱TEC&3层电池托盘

52210945MTS9510A-DT20011单元2舱，设备舱DC&19"机架，电池舱TEC&2层电池托盘

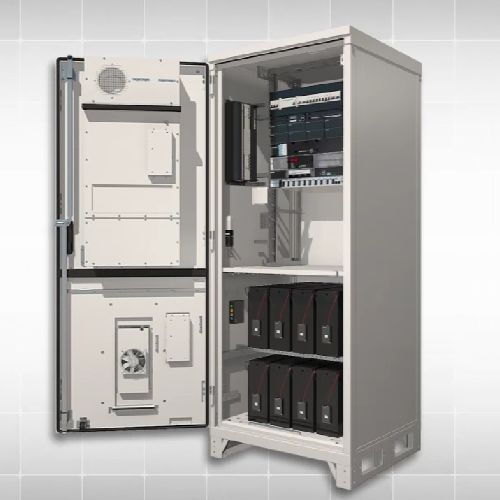

52210937MTS9510A-GA20011单元2舱，设备舱AH1500&19"机架，电池舱PC500D&2层电池托盘

52210938MTS9510A-GX20011单元2舱，设备舱AH1500&19"机架，不分舱&2层电池托盘

52210941MTS9510A-XT20011单元1舱，TEC&3层电池架.

52210940MTS9510A-XD20011单元1舱，直通风&3层电池架

52210942MTS9510A-XA20011单元1舱，PC500D&3层电池架

52211003MTS9510A-XT20021单元1舱，TEC&4层电池架

52211004MTS9510A-XD20021单元1舱，直通风&4层电池架

52211005MTS9510A-XA20021单元1舱，PC500D&4层电池架

 52210954MTS9510A-GX14021单元2舱，设备舱AH1500&19"机架，不分舱&1层电池托盘1.4 m空机柜

52210949MTS9510A-HX14021单元1舱，热交换器HXC150S&BTS机架

52210946MTS9510A-GX14011单元1舱，设备舱AH1500&19"机架

52210953MTS9510A-HX14011单元1舱，设备舱热交换器HXC70S&19"机架 5

2210947MTS9510A-XT14011单元1舱，TEC&2层电池架

52210955MTS9510A-XA14011单元1舱，PC500D&2层电池架

52210956MTS9510A-HX23011单元1舱，设备舱HXC300S+BTS机架2.3 m空机柜

52210957MTS9510A-GX23011单元1舱，设备舱AH3000-1+BTS机架

52210958MTS9510A-HT20041单元2舱，设备舱热交换器HXC70S&19"机架，电池舱TEC&2层电池托盘(散件)散件

1072589MTS9512A-HD20011单元2舱，设备舱热交换器HXC70S&19"机架，电池舱DC&2层电池托盘(单三相)"带板运输

（尚无针对编码照片，可参考效果图）"

 01072595MTS9512A-HT20021单元2舱，设备舱热交换器HXC70S&19"机架，电池舱TEC&2层电池托盘(单三相)

01072591 MTS9512A-HD20021单元2舱，设备舱热交换器HXC150S&19"机架，电池舱DC&2层电池托盘(单三相)

01072596 MTS9512A-HT20031单元2舱，设备舱热交换器HXC150S&19"机架，电池舱TEC&2层电池托盘(单三相)

01072592MTS9512A-HT20011单元2舱，设备舱热交换器HXC150S&19"机架，电池舱TEC&3层电池托盘(单三相)

 01072597 MTS9512A-DT20011单元2舱，设备舱DC&19"机架，电池舱TEC&2层电池托盘(单三相)

 01072593 MTS9512A-GA20011单元2舱，设备舱AH1500&19"机架，电池舱PC500D&2层电池托盘(单三相)

01072594 MTS9512A-GX20011单元2舱，设备舱AH1500&19"机架，不分舱&2层电池托盘(单三相)

 01072590 MTS9512A-HX20011单元1舱，设备舱热交换器HXC150S&19"机架(单三相)

01072598MTS9512A-HT20041单元2舱，设备舱热交换器HXC70S&19"机架，电池舱TEC&2层电池托盘(双火)

01072599MTS9512A-HT20051单元2舱，设备舱热交换器HXC150S&19"机架，电池舱TEC&2层电池托盘(双火)

 01072600MTS9512A-DT20021单元2舱，设备舱热交换器DC&19"机架，电池舱TEC&2层电池托盘(双火)

01072610MTS9512A-HT20061单元2舱，设备舱热交换器HXC70S&19"机架，电池舱TEC&2层电池托盘（单三相、带MTS特性） 01072611MTS9512A-HD20031单元2舱，设备舱热交换器HXC70S&19"机架，电池舱DC&2层电池托盘（单三相、带MTS特性） 01072613 MTS9512A-GX20021单元2舱，设备舱AH1500&19"机架，不分舱&2层电池托盘（单三相、带MTS特性）

 01072614MTS9513A-HT20011单元2舱，设备舱热交换器HXC150S&19"机架，电池舱TEC&2层电池托盘（单三相、带MTS特性）

MTS9000A 智能配电单元

简介

MTS9000A智能配电单元E-fuse主要实现智能配电功能，提供智能容量配置，远端上下电及过流、短路保护 功能，并对电源输出状态监控及指示；提供基于RS485串口通信及故障告警上报功能。E-fuse使得站点的配 电管理更加方便、高效。其主要功能如下：

  全面防护：防过压/欠压、防过流/欠流、防反接 

支持热插拔

  支持容量远程编程 

 支持远程电流测量 

支持远程上下电操作

 全面保护，高可靠性

 远程可控可编程，易于管理 

负载功耗可视、上下电可管理，节能高效

主要参数

 部件

智能配电单元

参数

尺寸  442mm*42mm*300mm(W*H*D)

配电  10 路，最大20A/route (5,10,15,20A可设定)

SPD  差模: 10kA，共模：20kA；8/20μs

工作电压  40~60VDC

最大电流  100A MTS9000A 智能防盗拍照 简介 MTS9000A提供柜内防盗摄像头作为选配件以提升站点的防盗水平，防盗摄像头同MTS9000A的电子门锁通信，

当机柜被非法打开时，会启动连拍记录现场情况，连拍照片在本地存储器存储的同时将照片实时传送至网管中 心，为运营商挽回资产损失提供重要证据资料。

GPRS/3G/IP

NetEco（网管中心）

SMU02B

摄像头

节省站点安防成本

 降低站点被偷盗损失

 参数

 摄像头

 像素

 30 万

分辨率  640*480, 320*240, 160*120

 镜头  6mm 红外镜头

图片格式  JPEG 夜视  黑白图像

 通讯  RS485

电压&电流  -48V; <100mA( 白天)/<300mA(夜视模式)

工作温度  -20℃~70℃

MTS9000A 站点能效管理 SIEE=

 E L

 E F +E G +E R

通常无线基站的能耗在整网中会占据40%至60%的比 例，无线基站的能效水平提升对全网能耗成本控制意 义重大。华为MTS9000A支持对站点能效进行测量并 提供改进性建议，帮助客户降低运维成本。

散热设备消耗

热耗 监控单元功耗

 其他

 E L :  通信主设备消耗的

能量 E R  E G  E F

站点能效定义

无线基站

45%-60%

传送网、中心机房、 及其他 40%-55% 站点能效管理方案 站点能效（SIEE）简介 (SIEE: Site Infrastructure Energy Efficiency)   华为新一代通信能源解决方案MTS9000A支持交流输入、太阳能输入电量统计，并支持对直流配电侧主设备用电量 的独立统计，基于实时采集的运行参数，控制器计算站点实时能效水平，并将结果上报网管系统（NetEco）。网管 系统可将站点能效数据按不同纬度进行统计显示，实现站点能效水平的统计分析以及提供管理改进辅助。从而为全 网能效水平提升提供度量工具。 AC/DC 控制器 太阳能 交流检 测单元 电池 基站设备 照明、制冷及其他 E AC E SOLAR E L E B （选配）   网管系统 客户价值  站点能效可视 华为MTS9000A内置测量功能，对能源系统的能量输 入和输出进行测量，并上传至NetEco，NetEco可以 根据客户自定义要求对单站及全网能效进行统计分析。  站点能效可改进 基于站点能效报告以及解决方案分析，华为能够为客 户提供丰富且行之有效的能源方案改进建议以达到降 低全网能耗的目的，例如：采用更高效的整流模块， 机柜热分析及风道设计，配置方案优化等内容。 1 2 3 4 5 >94% >92% >90% >88% >86%   持续改进 站点能效分级 关键部件 交流检测单元 指标

 参数

 交流检测单元 工作电压  36-72 V DC 工作电流  <100mA 检测电压范围  90-300VAC (±3V) 检测电流范围  0 -75A (±1A)

尺寸  200mm*100mm*43.2mm (宽*深*高) 工作电压  -20 ~ 65˚C

MTS9000A 移动APP管理 简介 MTS9000A提供基于安卓智能平台的手机APP网管功能，随时随地为客户提供网络实时动环状态。MTS9000A 可以通过移动网络连接网管中心获取内容，也可以在站点附近连接MTS9000A机柜内WiFi模块，了解站点信息。 通过MTS9000A手机APP，可以显示告警、站点列表、GIS地图、动环信息、站点能效信息等丰富内容。

 客户价值

  随时随地，简化管理 NetEco (OSS) 移动网络 WiFi IP/带内/3G MTS9000A   安卓平台智能手机 软件特性  基于安卓平台，高兼容性  通过NetEco进行权限管理，高可靠性  丰富的应用功能，包含：

  告警管理  站点能效分析&报告  实时监控  重要事务提醒  机柜智能门锁控制  电池管理  站点列表查看  GIS 地图查看  站点参数设置

MTS9000A 多能源制式输入输出 MTS9000A系统支持能源的多种制式输入和多种制式输出以提升系统对站点环境的适应性、对多种用电设备 的适用性。MTS9000A支持多种能源的接入，包括市电、油机、太阳能以及高压直流，经系统的变换，可以 以多种制式输出，包括：-48V直流、220V交流、高压直流远供等等。 Introduction   选配件 市电 太阳能 柴油发电机 高压直流 MTS9000A -48V, 高压直流, >500m -48V, 直流, <300m 交流RRU 基站 -48V，本地 服务器 高压直流 直流RRU 直流RRU 220V, 交流 电源 BBU 传输 电池   客户价值  支持多种能源输入，站点更易获取

  一体化监控控制单元，高效高可靠性

  简化网络建设方案，备件管理更简单 4路太阳能输入配电盒  R4850G2 整流器 (>96% ) S4850G1 太阳能供电模块 (>98% ) MTS9000A 电池SOH管理 简介 MTS9000A智能电池管理系统除了电池电压、电流、温度等基本参量，还可以实时监控电池的SOC&SOH状态 （SOH：State of Health，SOC：State of Charge），通过这些参数的收集，MTS9000A智能电池管理系统 可以提供电池备电时间告警、落后单体替换告警等功能来延长电池组寿命以及避免站点的非正常掉电。 MTS9000A智能电池管理系统的拓扑结构如下图：
