1 监控模块 SMU02C

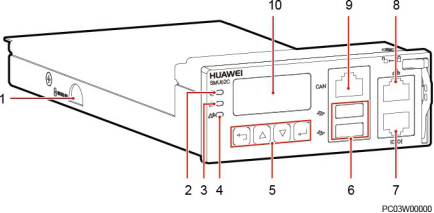

图3-2 SMU02C 外观

（1）SD 卡槽（2）运行指示灯

（3）次要告警指示灯

（4）重要告警指示灯（5）按键（6）USB 接口（该端口支持安全保护机

制）

（7）通信口

RS485/RS232

（10）液晶显示屏

（8）通信口 FE （9）通信口CAN

指示灯

表3-3 指示灯说明

名称	颜色	状态	说明
运行指示灯	绿色	常灭	监控模块故障或无直流输入
		慢闪（0.5Hz）	监控模块正常工作，与上位机通信正常
		快闪（4Hz）	监控模块正常工作，与上位机通信不正常
次要告警指示灯	黄色	常灭	无次要告警和提示告警
次要告警指示灯	黄色	常亮	有次要告警或提示告警
重要告警指示灯	红色	常灭	无紧急告警和重要告警
重要告警指示灯	红色	常亮	有紧急告警或重要告警

按键

表3-4 按键说明

按键标识	按键名称	说明
	“上”	按“”或“”可以翻阅菜单或选择参数。
	“下”	按“”或“”可以翻阅菜单或选择参数。
	“返回”	按“”可退回上一级菜单并且不保存所设置菜单值。
	“确认”	l 在待机屏时，按“”可进入主菜单。 l 在主菜单中按“”可进入下一级子菜单。 l 在子菜单设置时按“”可以保存菜单选项值。
说明： l 30 秒内无按键操作 LCD 背光灯关闭。 l 1 分钟内无按键操作需重新登录。 l 设置参数时长按或，参数值将快速增加或减小。 l 同时按下和并持续 10s，可重启 SMU。 l 同时按下和（或）并持续 2s，可提高（或降低）LCD 对比度。
