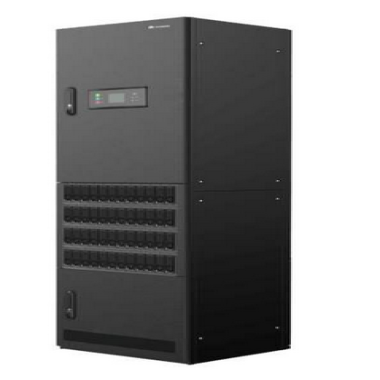

华为TP482000B-N20B1室内高频开关电源柜,直流-48V2400A组合式电源系统
品牌：华为
型号：TP482000B-N20B1
容量：48V2400A
尺寸：2000mm×600mm×600mm
一丶产品参数
参数说明
名称 | 型号 | 机柜类型 | 尺寸（高×宽×深） | 重量 |
|---|
组合柜 | TP482000B-N20B1 | 2400A组合柜 | 2000mm×600mm×600mm | ＜150kg（不包含整流模块） |
TP482000B-N20B2 |
TP481200B-N20B1 | 1200A组合柜 |
TP481200B-N20B2 |
侧舱 | - | - | 2000mm×300mm×600mm | ≤40kg |
交流柜 | TPA38631B-N20B1 | 630A交流柜 | 2000mm×600mm×600mm | ＜120kg |
TPA38401B-N20B1 | 400A交流柜 |
直流柜 | TPD48302B-N20B1 | 3000A直流柜 | 2000mm×800mm×600mm | ＜180kg |
TPD48202B-N20B1 | 2000A直流柜 |
整流模块 | R4850S1 | - | 40.8mm×105mm×281mm | ≤2.5kg |
R4850G2 | ≤2kg |
| R4850N2 |
说明：
- TP482000B-N20B1，TP481200B-N20B1组合柜适用于220/380V交流电网。
- TP482000B-N20B2，TP481200B-N20B2组合柜柔性兼容120/208V和220/380V交流电网。
二丶规划安装空间
①整流柜安装空间
说明：1200A组合柜支持靠墙安装，2400A组合柜安装时需预留≥400mm的后维护距离。
②组合柜与交/直流柜并柜安装空间要求
三丶内部结构介绍
说明：组合柜的负载支路支持柔性配置，其中组合柜TP482000B-N20B2与TP481200B-N20B2的交流输入也可柔性配置
① TP482000B-N20B1典型配置内部结构（正视图）
（1）电池熔丝 | （2）负载熔丝 | （3）整流模块安装空间 |
（4）整流模块空开 | （5）交流防雷器及防雷器空开 | （6）监控单元SMU05A |
（7）配电检测单元 |
|
|
