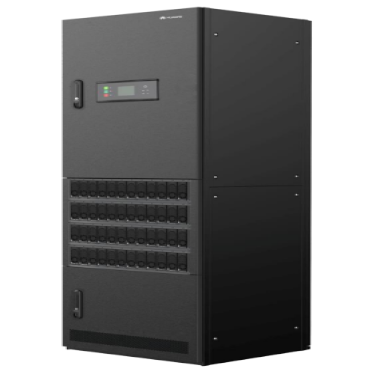

华为48V1600A室内通信电源柜,TP482000B-L20B3直流48V高频开关电源机柜

一丶产品简介

TP482000B-L20B3是华为推出的集交流输入、整流、直 流配 电为一体的机房大电源系统。系统最大容量1600A， 采用1U 超高效整流模块和先进的监控单元，为客户提供高 可靠、高效 节能、方便维护的-48V直流电源供电解决方案。

二丶产品特性

华为48V1600A室内通信电源柜,通信电源,高频开关电源

 高安规设计：电源系统满足CE、泰尔标准，整流模块满足 UL、CE、TUV等标准

 超高效：搭载最高效率98%的超高效50A整流模块

 高可靠：通过1000+项测试，MTBF超过50万小时

 高集成：单柜1600A，可并机实现9 000A输出

 支持精细化电池单体管理，提高机房备电可靠性

 灵活组网：支持IP、RS485/232等组网方式，匹配机房管 理演进

 手机APP客户端：搭配华为NetEco能源网管，随时随地掌 控机房状

三丶产品参数

华为TP482000B-L20B3,室内电源柜,48V高频开关电源

①系统

尺寸（宽 × 深 × 高） 600mm × 600mm × 2000mm

容量 1600A(2~32个50A整流模块)

温控方式 自然风冷

安装方式 落地安装（防静电地板安装，地面安装）

走线方式 上进线，上出线

维护模式 支持前、后维护

防护等级 IP20

②交流配电

输入模式 220/380Vac三相

输入电压 85Vac～300Vac(L-N)，额定220Vac

输入频率 45~66Hz, 额定50Hz/60Hz

输入容量 2×190A/3P (端子)

防雷 20kA/40kA，8/20μs

③直流配电

输出电压 42~58Vdc, 默认输出53.5Vdc

额定输出功率 144kW

电池支路 2×(2×1250A) (NT4)

负载支路 6×500A (NT3), 6×160A (NT00), 6×100A (NT00)

防雷 10kA/20kA，8/20μs

④整流模块

效率 最高98%

输出功率 3000W(176Vac~300Vac)

工作温度 -40ºC ~ +75ºC

尺寸 105mm（宽）×281mm（深）×40.8mm（高，1U）

重量 <2.5kg

功率因数 ≥0.99（负载≥50%）

THD ≤5%（负载≥50%）

⑤监控模块

告警输入 4路开关量输入

告警输出 8路干接点输出

通信口 Ethernet, RS485/232

告警存储 10 000条告警和系统日志

显示模式 LCD（尺寸73.2mm×54.8mm，分辨率160×240）

⑥环境

告警输入 4路开关量输入

告警输出 8路干接点输出

通信口 Ethernet, RS485/232

告警存储 10 000条告警和系统日志

显示模式 LCD（尺寸73.2mm×54.8mm，分辨率160×240）
