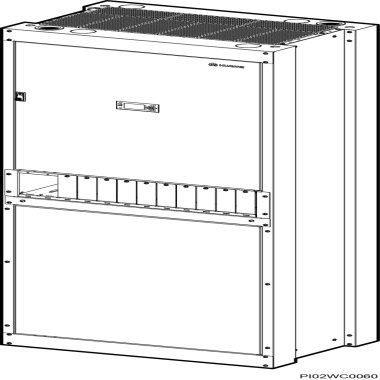

华为直流-48V600A室内TP48600B-N16C1高频开关电源机柜
产品型号说明
TP48600B-N16C1的型号说明
系统特点
- 电压范围宽至85V AC～300V AC
- 完善的电池管理功能
- 完善的交、直流防雷设计
- 提供一路RS485/RS232接口
- 支持华为网管协议和电总协议，可与华为NetEco网管（V300R006C10以上版本）、M2000网管（V200R014C00以上版本）或第三方网管通信，组网灵活，可实现远程管理，无人值守
- 支持LCD界面中英文显示、按键操作
- 支持整流模块热插拔和高效、标效整流模块混插
- 整流模块功率因数值达0.99
高效整流模块效率最高达到96%，标效整流模块效率最高达到93%
华为TP48600B-N16C1,直流-48V600A,室内高频开关电源
工作原理
电源系统工作原理示意图如下图所示，交流电通过交流配电单元进入整流模块，整流模块将交流电转成–48V直流电，由直流配电单元给多路负载供电。
交流电供应正常的情况下，整流模块除了给直流负载供电外，还为电池提供充电电流。当交流电断电时，整流模块停止工作，由电池给直流负载供电。交流电恢复后，整流模块重新给直流负载供电，并对电池进行充电，补充消耗的电量。
监控单元实时监控电源系统各部件的运行状态，并进行相应的智能控制，如有异常，及时上报告警信号。
电源系统工作原理图：
系统配置
华为直流-48V600A,TP48600B-N16C1,高频开关电源
项目 | TP48300B-N16C1 | TP48600B-N16C1 |
|---|
整流模块 | 最大可支持6个R4850G6或R4850N6 | 最大可支持12个R4850G6或R4850N6 |
最大输出电流 | 300A（最大负载电流200A） | 600A（最大负载电流400A） |
电池舱（选配） | - 可以配置2层电池舱，安装2组150AH电池
- 单层电池舱规格（高×宽×深）为324mm×548mm×557mm
| 无 |
配电单元 | - 交流配电：交流输入空开，整流模块空开和交流输出空开
- 直流配电：重要负载下电支路（BLVD），次要负载下电支路（LLVD）和电池支路
|
监控单元 | SMU06C1 |
交流输入制式 | 220/380V AC三相四线 |
交流防雷 | 标称雷击放电电流20kA，最大雷击放电电流40kA，8/20us |
直流防雷 | 差摸10kA，共模20kA，8/20us |
