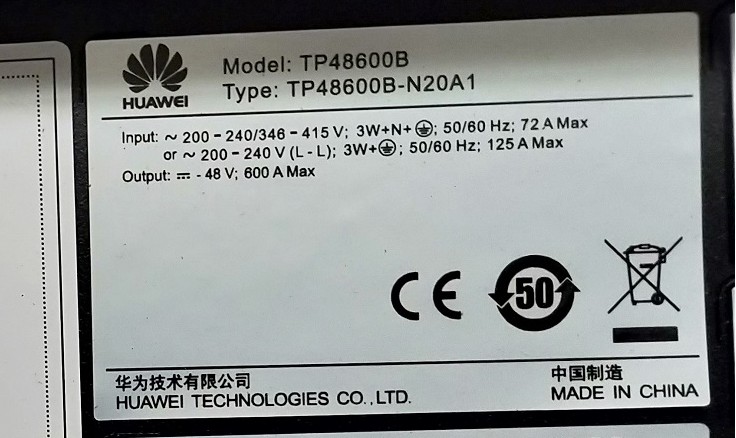

华为直流-48V600A,TP48600B-N20A1室内高频开关电源机柜系统说明

一丶基本指标

尺寸 600mm（宽）×600mm（深）×2000mm（高） 重量 ≤131kg（丌包含整流模块和电池） 制冷方式 自然散热 安装方式 防静电地板安装，地面安装 走线方式 上进线，上出线 维护方式 前操作、前维护，支持靠墙（离墙壁距离≥100mm） 保护等级 IP20 电池空间 24U（内置3组×150Ah）；另可外置1组同等容量电池

二丶交流配电

输入模式 220/380V三相四线 ，输入电压 85～300VAC ，输入频率 45~66Hz，额定值：50Hz/60Hz 输入方式 空开：1×125A/3P 交流防雷 20kA/40kA，8/20μs

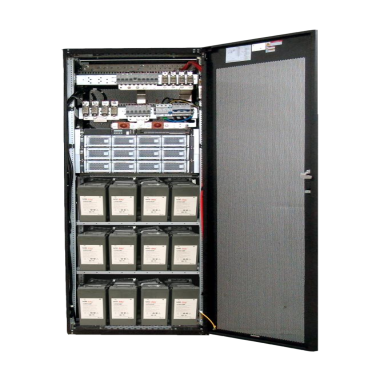

华为直流-48V600A,TP48600B-N20A1,室内高频开关电源机柜

三丶直流配电

输出电压 42~58VDC，额定值：53.5VDC 最大容量 36kW（12×3000W） 电池支路 熔丝（STF15-80/250或TPS-250A）：4×250A 一次下电支路 熔丝（NT00）：4x160A 空开：2x63A/1P，6x32A/1P，2x10A/1P 二次下电支路 空开：2x63A/1P，2x32A/1P，2x10A/1P 直流防雷 10kA/20kA，8/20μs

四丶整流器

额定功率 3000W（176~300VAC） 效率 >96% 工作温度 -40℃~+75℃ 尺寸 103mm（宽）×243mm（深）×88.9mm（高） 重量 ≤2.8kg 功率因素 ≥0.99 谐波失真 ≤5%

五丶监控模块

信号输入 5路模拟量（电池温度，环境温度，环境湿度，温度1，温度2） 9路开关量（水浸，烟感，门磁，6路公共输入） 告警输出 8路干接点 通信端口 RS232，RS485，FE 储存能力 多达1000条历史告警记录 显示模式 LCD

六丶环境指标

工作温度 -10℃~+50℃（丌含电池） 储存温度 -40℃~+70℃ 工作湿度 5%~95%（无凝露） 工作海拔 0~4000米
