华为TP48300B-N16B2直流-48V300A室内高频开关电源组合式机柜彩页,华为通信电源

品牌：华为

型号：TP48300B-N16B2

容量：-48V300A

尺寸：400x600x1600mm（深x宽x高）

一丶产品简介

TP48300B是华为公司研发的一种AC/DC室内组合式电源系统，可配置6个 1U 48V/50A整流模块，系统最大配置容量可达300A。 该系统可灵活应用 于无线、有线接入网、传送网机房、企业网通信机房等室内直流供电场景。

二丶TP48300B-N16B2电源特点

整流模块效率>96%，节能减排

完善的模块休眠功能，进一步提高系统运行效率

整流模块工作温度范围达-40～+75℃，55℃输出不降额

整流模块MTBF≥50万小时，可靠性高

电源模块支持无损热插拔技术，安装维护更加便利

完善的电池管理功能，延长电池使用寿命

监控模块LCD显示，实现可视化监控

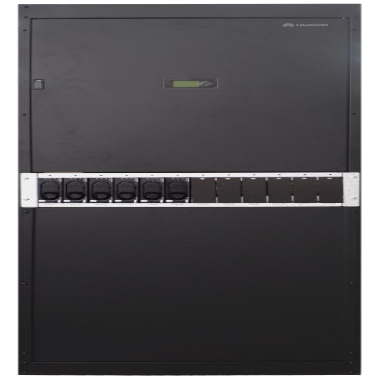

华为TP48300B-N16B2,室内高频开关电源机柜,华为通信电源

三丶应用场景

无线接入网

有线接入网

传送网机房

企业网通信机房

四丶基本指标

尺寸 600mm（宽）×400mm（深）×1600mm（高） 重量 ≤60kg（不含整流模块） 制冷方式 自然散热 安装方式 防静电地板安装，地面安装 走线方式 上出线 维护方式 前操作、前维护，支持靠墙安装（距墙壁≥100mm） 保护等级 IP20（含顶盖）

五丶交流配电

输入模式 220/380VAC三相 输入电压 85V AC～300V AC 输入频率 45~66Hz，额定值：50Hz/60Hz 输入空开 交流输入：1x63A/3P，可选配双路手动切换 整流模块输入：6×32A/1P 输出空开 1x16A/1P，1x32A/3P 交流防雷 20kA/40kA，8/20μs

六丶直流配电

输出电压 -42~-58VDC，额定值：-53.5VDC 最大容量 18kW（6×3000W） 电池支路 熔丝：2×250A 一次下电支路 熔丝：4×100A(NT00)，4×63A（NT00） 空开：4×32A/1P，2×10A/1P 二次下电支路 空开：1×32A/1P，2×10A/1P，预留1路63A以下空开 直流防雷 10kA/20kA，8/20μs

七丶整流器

额定功率 3000W（176VAC~300VAC） 效率 >96% 工作温度 -40℃~+75℃ 尺寸 105mm（宽）×281mm（深）×40.8mm（高） 重量 ≤2kg 功率因素 ≥0.99 谐波失真 ≤5%

八丶监控模块

信号输入 3路模拟量：电池温度；2路电池中点电压 2路通用开关量 告警输出 6路干接点 通信端口 RS485/232，支持FE接口（通过选配SNMP卡） 储存能力 多达2000条历史告警记录 显示模式 LCD

九丶环境指标

工作温度 -20℃~+50℃ 储存温度 -40℃~+70℃ 工作湿度 5%~95%（无凝露） 工作海拔 0~4000m（在2000~4000m使用环境条件下高温降额，每升高200m降低1℃）
