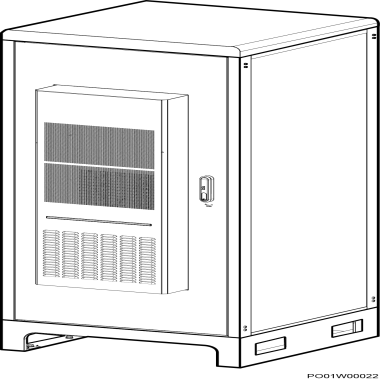

华为通信电源MTS9512A-HD2007室外一体化电源柜部件介绍
一丶嵌入式电源框
（1）交流输入空开及端子 | （2）监控模块SMU02B | （3）通信扩展模块安装空间 |
（4）整流模块安装空间 | （5）用户接口模块UIM02C | （6）电池空开 |
（7）重要负载（BLVD）空开 | （8）次要负载（LLVD）空开 | （9）交流输出空开及端子 |
（10）交流防雷器 |
|
|
配电单元规格
项目 | 说明 |
|---|
交流输入制式 | 220V AC单相兼容110V AC双火线 |
交流配电 | 交流输入空开：1×100A/2P 交流输出空开：1×32A/2P
|
直流配电 | |
整流模块 | 最大可配置4个R4850G2或R4850N2 |
监控模块与用户接口模块 | SMU02B与UIM02C |
能效检测功能 | 支持 |
二丶交流配电盒
（1）维护插座及保护空开 | （2）交流输出空开及端子（盖板后） |
配电规格
项目 | 配电规格 |
|---|
交流配电 | 2路10A/1P空开，1路万能维护插座带漏电保护 |

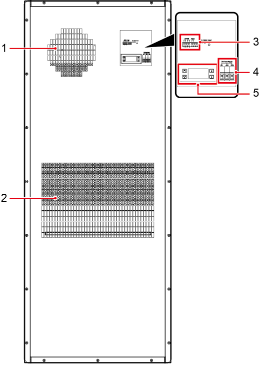

三丶PC3000D空调介绍
（1）内风机 | （2）蒸发器 | （3）通信线接口 |
（4）电源线接口 | （5）显示屏 |
|
PC3000D规格
项目 | 规格 |
|---|
额定功率/电流（L35/L35） | 850W/18A |
额定制冷量（L35/L35） | 3000W |
最大电流 | 24A |
输入电压 | -48V DC（-44V DC～-57V DC） |
环境温度 | -15℃～+55℃ |
告警上传 | 支持干接点告警。干节点告警方式，正常：闭合，故障：断开。 |
海拔范围 | ≤4000m |
相对湿度 | 5%RH～95%RH |
噪音 | 满足GR487要求，噪声声压≤65dBA@1.5m |

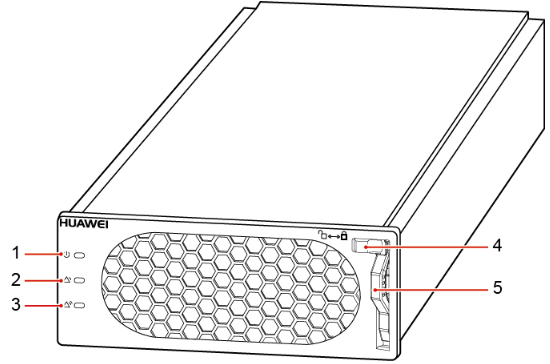

四丶R4850G2整流模块介绍
整流模块将输入的交流电转换成稳定的直流电。
（1）运行指示灯 | （2）告警指示灯 | （3）故障指示灯 |
（4）拨销 | （5）把手 |
|
整流模块指示灯说明
指示灯 | 颜色 | 状态 | 说明 |
|---|
运行指示灯 | 绿色 | 常亮 | 整流模块有交流输入。 |
常灭 | 无交流输入。 |
整流模块内部损坏。 |
0.5Hz闪烁 | 人工查询状态。 |
4Hz闪烁 | 整流模块处于应用程序加载状态。 |
告警指示灯 | 黄色 | 常灭 | 整流模块无保护告警。 |
常亮 | 环境温度过高预告警。 环境温度过高或过低保护关机告警。
|
交流输入过欠压保护。 |
整流模块休眠关机。 |
0.5Hz闪烁 | 整流模块与外部通讯中断。 |
故障指示灯 | 红色 | 常灭 | 整流模块无故障。 |
常亮 | 输出过压锁死。 |
整流模块内部故障引起的无输出。 |
