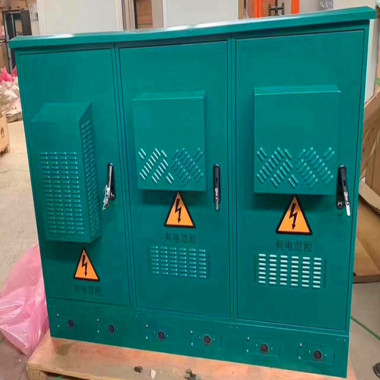

华为TP48200E-H12S1室外直流-48V分体式电源柜产品说明书,华为通信电源,华为高频开关电源
一丶华为TP48200E产品型号介绍
TP：通信柜式电源，
48：电源输出电压为48V，
200：电源最大可输出电流为200A，
E：室外分体式电源柜，
H：通风方式为热交换，
12：机柜高度为1200MM，
S1：附属类型号
二丶TP48200E典型组网
三丶TP48200E系统组成
系统 | 组成 | 交流输入制式 |
|---|
TP48200E-H12S1 | | 单相三线制（L、N、PE） 三相五线制（L1、L2、L3、N、PE）
|
①结构图
(1) 配电单元 | (2) 门磁传感器 | (3) 监控单元 |
(4) 整流模块安装空间 | (5) 用户空间 | (6) 直通风 |
四丶TP48200E系统特点
电压范围宽至90V AC～290V AC
完善的电池管理功能
网络化设计，提供一路FE接口、一路RS485接口
支持SNMP、CAN、HTTPS等多种协议，可与华为NetEco网管或第三方网管通信，组网灵活，可实现远程管理，无人值守
支持软件远程升级
支持LCD界面显示、按键操作
支持Web界面操作
支持用户界面多语言功能，如英语、中文、土耳其语、西班牙语、葡萄牙语、德语
支持整流模块、监控模块热插拔
整流模块功率因数值达0.99
选用R4850G1整流模块时，电源系统的效率高达95%
TP48200E-D09A1的散热方式为直通风，TP48200E- H09A1的散热方式为热交换
五丶TP48200E工作原理
TP48200E的工作原理说明如下：
TP48200E采用220V/380V三相供电，兼容220V单相。
交流电源通过系统背板给整流模块供电。
整流模块的直流输出经过母排汇总后分成多个负载支路供电。
站点监控模块SMU02B实时监控TP48200E-D09A1 & H09A1内的各项运行参数，并及时对各种工作状态进行判断和上报告警信号。
TP48200E原理图
