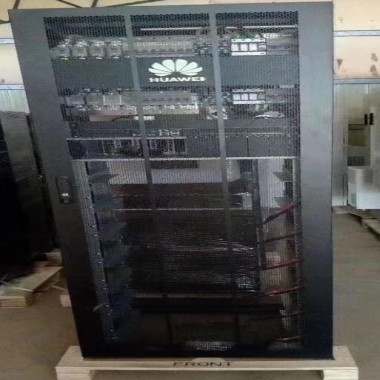

华为通信电源MTS9606B-L20B1室内5G高频开关电源柜详细说明

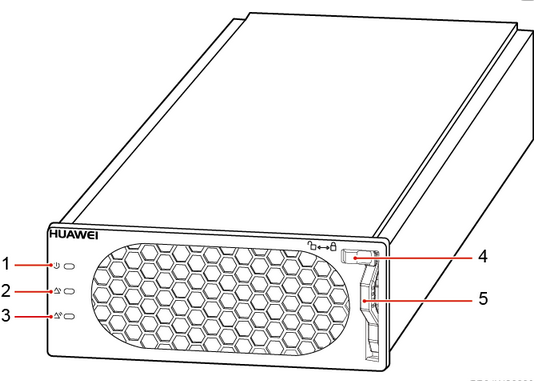

一丶R4850电源整流模块
整流模块是将输入的交流电转换成稳定的直流电。
（1）电源指示灯 | （2）告警指示灯 | （3）故障指示灯 |
（4）拨销 | （5）把手 |
|
①指示灯说明
指示灯 | 颜色 | 状态 | 说明 |
|---|
电源指示灯 | 绿色 | 常亮 | 整流模块有交流输入。 |
常灭 | 无交流输入。 |
整流模块内部损坏。 |
0.5Hz闪烁 | 人工查询状态。 |
4Hz闪烁 | 整流模块处于应用程序加载状态。 |
告警指示灯 | 黄色 | 常灭 | 整流模块无保护告警。 |
常亮 | 环境温度过高引发预告警。 环境温度过高或过低保护关机告警。
|
交流输入过欠压保护。 |
整流模块休眠关机。 |
0.5Hz闪烁 | 整流模块与外部通讯中断。 |
故障指示灯 | 红色 | 常灭 | 整流模块无故障。 |
常亮 | 输出过压锁死。 |
整流模块内部故障引起的无输出。 |

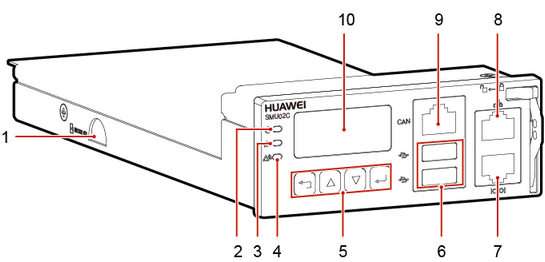

二丶监控模块SMU02C
（1）SD卡槽 | （2）运行指示灯 | （3）次要告警指示灯 |
（4）重要告警指示灯 | （5）按键 | （6）USB接口（该端口支持安全保护机制） |
（7）通信口RS485/RS232 | （8）通信口FE | （9）通信口CAN |
（10）液晶显示屏 |
|
|
①指示灯说明
名称 | 颜色 | 状态 | 说明 |
|---|
运行指示灯 | 绿色 | 常灭 | 监控模块故障或无直流输入 |
慢闪（0.5Hz） | 监控模块正常工作，与上位机通信正常 |
快闪（4Hz） | 监控模块正常工作，与上位机通信不正常 |
次要告警指示灯 | 黄色 | 常灭 | 无次要告警和提示告警 |
常亮 | 有次要告警或提示告警 |
重要告警指示灯 | 红色 | 常灭 | 无紧急告警和重要告警 |
常亮 | 有紧急告警或重要告警 |
②按键说明
按键标识 | 按键名称 | 说明 |
|---|
| “上” | 按“ ”或“ ”可以翻阅菜单或选择参数。 |
| “下” |
| “返回” | 按“ ”可退回上一级菜单并且不保存所设置菜单值。 |
| “确认” | 在待机屏时，按“ ”可进入主菜单。 在主菜单中按“ ”可进入下一级子菜单。 在子菜单设置时按“ ”可以保存菜单选项值。
|
说明： |
SD卡槽
SD卡主要用于存储摄像头抓拍图片，最大支持32G容量。
USB接口
在USB接口中插入开站专用U盘，可进行快速开站，导入导出配置文件，导出运行日志和软件升级等操作。
通过USB接口安装专用WiFi模块后，可近端接入Web界面，方便操作。
③通信接口说明
通信接口 | 通信参数 | 通信协议 |
|---|
FE | 10M/100M自适应 | HTTPS协议、NetEco Bin协议、SNMP协议、TCP-Modbus协议 |
RS485/RS232 | 波特率：1200bit/s、 2400bit/s、4800bit/s、 9600bit/s、14400bit/s、 19200bit/s、115200bit/s | 主从协议、电总协议、Modbus协议 |
CAN | 波特率：125kbit/s | CAN协议 |
说明： 以上端口都支持安全保护机制。 华为MTS9606B-L20B1室内5G高频开关电源柜详细说明,华为一体化电源柜,华为通信电源 |
④通信接口引脚定义
FE引脚定义引脚 | 信号 | 说明 |
|---|
1 | TX+ | FE发送数据 |
2 | TX- |
3 | RX+ | FE接收数据 |
6 | RX- |
4、5、7、8 | 空 | - |
RS485/RS232引脚定义引脚 | 信号 | 说明 |
|---|
1 | TX+ | RS485发送数据 |
2 | TX- |
4 | RX+ | RS485接收数据 |
5 | RX- |
3 | RX232 | RS232接收数据 |
7 | TX232 | RS232发送数据 |
6 | PGND | 地（PE） |
8 | 空 | - |
CAN引脚定义引脚 | 信号 | 说明 |
|---|
1 | RX+ | RS485接收数据 |
2 | RX- |
3 | 空 | - |
4 | TX+ | RS485发送数据 |
5 | TX- |
6 | 空 | - |
7 | CANH | CAN总线高电平 |
8 | CANL | CAN总线低电平 |
三丶用户接口模块UIM03F1
面板
用户接口模块UIM03F1支持8路干接点输出，6路通用干接点输入，7路传感器输入（包括1路环境温湿度、1路水浸、2路环境温度、1路门磁、1路烟雾和1路电池温度）。
图3-4 UIM03F1面板
接口说明
UIM03F1接口说明接口类型 | 丝印 | 说明 |
|---|
传感器接口 | TEM-HUM | 环境温湿度传感器 |
WATER | 水浸传感器 |
TEMP1 | 环境温度传感器1 |
TEMP2 | 环境温度传感器2 |
GATE | 门磁传感器 |
SMOKE | 烟雾传感器 |
BTEMP | 电池温度传感器 |
干接点输入接口 | DIN1 | |
DIN2 |
DIN3 |
DIN4 |
DIN5 |
DIN6 |
干接点输出接口 | ALM1 | |
ALM2 |
ALM3 |
ALM4 |
ALM5 |
ALM6 |
ALM7 |
ALM8 |
通信接口 | COM | RS485 |
通信接口
COM通信接口说明通信接口 | 通信参数 | 通信协议 | 用途 |
|---|
COM | 波特率：9600bit/s、19200bit/s、115200bit/s | 主从协议、Modbus协议 | 用于连接下级设备 |
|
COM接口引脚定义引脚 | 信号 | 说明 |
|---|
1 | RX+ | RS485接收数据 |
2 | RX- |
4 | TX+ | RS485发送数据 |
5 | TX- |
6 | PGND | 地（PE） |
3、7、8 | 空 | - |
引脚定义
UIM03F1引脚序号
传感器引脚定义
丝印 | 序号 | 引脚定义 |
|---|
TEM-HUM | 1 | 12V |
2 | ENV_TEMP |
3 | 12V |
4 | ENV_HUM |
WATER | 1 | 12V |
2 | WATER |
3 | GND |
4 | - |
TEMP1 | 1 | GND |
2 | TEMP1 |
TEMP2 | 1 | GND |
2 | TEMP2 |
GATE | 1 | GATE+ |
2 | GATE- |
SMOKE | 1 | SMOKE |
2 | 12V |
BTEMP | 1 | GND |
2 | BTEMP |
四丶5G直流刀片电源
EPS100D-N01D1是为5G产品设计的刀片式直流电源系统，支持48V DC输入供电，48V DC和57V DC两种输出供电电压制式，为5G BBU和RXU提供可靠的供电解决方案。该产品具备57V动态调压的特性，适用于5G扩容或者改造场景。
外观介绍
（1）接地螺钉 | （2）直流输入端子 | （3）SMU11D |
（4）BBU接线端口 | （5）RXU接线端口 | （6）双向直流转换模块 |
配电单元规格
项目 | EPS100D-N01D1 |
|---|
输入系统 | -48V 直流 |
配电单元 | 直流输出：5×33A快插端子 直流输入：2×100A端子
|
技术指标
参数类别 | 参数名称 | 描述 |
|---|
环境条件 | 工作温度 | -40℃～＋65℃（在55℃～65℃时，负载需要降额到80%使用；在-40℃～-33℃时，系统能正常启动不损坏） |
运输温度 | -40℃～＋70℃ |
贮存温度 | -40℃～＋70℃ |
工作湿度 | 5%RH～95%RH，无凝露 |
贮存湿度 | 5%RH～95%RH，无凝露 |
海拔要求 | 0m～4000m （在2000m～4000m环境下高温降额，每升高200m，工作温度降低1℃） |
其他要求 | 没有导电尘埃和腐蚀性气体、没有爆炸危险 灰尘度、腐蚀性物质、有害生物、霉菌等指标应符合ETSI EN 300 019-1-3（V2.3.2或更高版本）Class 3.1要求 |
直流输入 | 默认输入电压 | -53.5V DC |
电压范围 | -40V DC～-60V DC |
直流输出 | BBU端口输出电压范围 | -42V DC～-58V DC |
RXU端口输出电压范围 | -57V DC～-63V DC |
BBU端口默认输出电压 | -53.5V DC |
RXU端口默认输出电压 | -57V DC |
最大输出功率 | 6KW |
防雷 | 直流输出 | 60V 端口：差模10kA，共模20kA，8/20µs |
EMC指标 | CE | DC端口：EN55032 Class A1 |
RE | EN55032 Class B |
结构 | 电源系统 | 43.6mm×482.6mm×330mm（高×宽×深） |
重量 | ＜6kg（不含模块） |
防护等级 | IP20 |
安装方式 | 19英寸支架安装，挂墙安装 |
维护方式 | 支持前维护方式 |
散热方式 | 自然散热 |
说明： 1：此为A级产品，在生活环境中，该产品可能会造成无线电干扰。在这种情况下，可能需要用户对其干扰采取切实可行的措施。 |
