华为ICC730-DD8-C1室外一体化电源柜方案设计,华为5G通信电源柜,华为通信电源

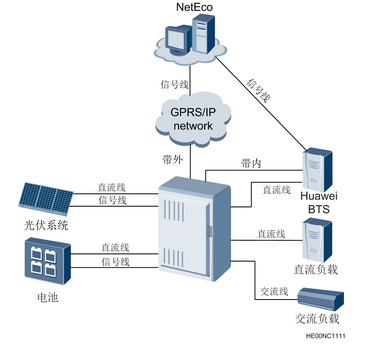

一丶ICC730-DD8-C1纯光场景
纯光混合供电方案的配置
子系统 | 部件 | 部件描述 |
|---|
发电子系统 | PV | 265W/300W |
支架 | 快装支架/扩展高支架 |
汇流盒 | 普通型 |
机柜温控子系统 | 电控柜 | ICC200-N1-C5, ICC200-N1-C8, ICC330-H1-C2, ICC330-HD1-C1 |
电池柜 | ESC200-N3, ESC300-N1, ESC330-D3 (01073955/01073955-001), ESC710-D2 |
电控子系统 | SSU | S4850G1 |
监控单元 | SMU02S、UIM02C（NIM01C3、CIM02C、NIM02D选配） |
储能子系统 | 电池 | ESM-4850A1，配套相关机柜（ESC200-N3或ESC330-D3） TCB-A，配套相关电池架和电池柜（ESC710-D2或ESC300-N1） SCB-A，配套相关电池柜（ESC300-N1） FCB-A，配套相关电池架和电池柜（ESC710-D2或ESC300-N1） DCB-A，配套相关电池架和电池柜（ESC300-N1） |
选配件 | ATO部件 | PVDU-60A1、温湿度传感器、水浸传感器、烟雾传感器、照明灯、电子门锁 |
现场安装部件 | PVDU-200A1、DJN1000-S、ETP24160A3、信号防雷器、EFUSE、二次电源模块、iBat、iBox、无线天线、IP摄像头、防鼠板 |

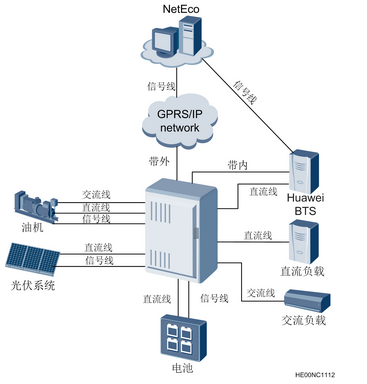

二丶ICC730-DD8-C1光油场景
光油混合供电方案的配置
子系统 | 部件 | 部件描述 |
|---|
发电子系统 | PV | 265W/300W |
支架 | 快装支架/扩展高支架 |
汇流盒 | 普通型 |
油机 | |
机柜温控子系统 | 电控柜 | ICC200-N1-C5, ICC200-N1-C8, ICC330-H1-C2, ICC330-HA1-C4, ICC710-HA1-C5 |
电池柜 | ESC200-N3, ESC330-D3 (01073955/01073955-001) |
电控子系统 | PSU | R4850S1/R4850G2 |
SSU | S4850G1 |
监控单元 | SMU02S、UIM02C（NIM01C3、CIM02C、NIM02D、GIM01C选配） |
储能子系统 | 电池 | ESM-4850A1 |
选配件 | ATO部件 | PVDU-60A1、温湿度传感器、水浸传感器、烟雾传感器、照明灯、电子门锁 |
现场安装部件 | PVDU-200A1、DJN1000-S、ETP24160A3、AIM02C、信号防雷器、EFUSE、BC-1206A、BCU-1203A、二次电源模块、无线天线、IP摄像头、防鼠板 说明： 只支持安装一个AIM02C。 AIM02C地址拨码默认拨到41。
|

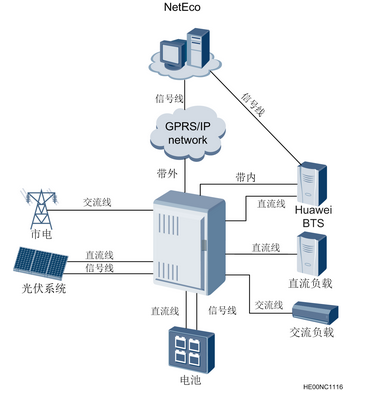

三丶ICC730-DD8-C1光电场景
光电混合供电方案的配置
子系统 | 部件 | 部件描述 |
|---|
发电子系统 | PV | 265W/300W |
支架 | 快装支架/扩展高支架 |
汇流盒 | 普通型 |
机柜温控子系统 | 电控柜 | ICC200-N1-C5, ICC200-N1-C8, ICC330-H1-C2, ICC330-HA1-C4, ICC710-HA1-C5 |
电池柜 | ESC200-N3, ESC330-D3 (01073955/01073955-001) |
电控子系统 | ACDU | ACDU-63A1/ACDU-63A2/ACDU-125B1 |
PSU | R4850S1/R4850G2 |
SSU | S4850G1 |
监控单元 | SMU02S、UIM02C（NIM01C3、CIM02C、NIM02D、GIM01C选配） |
储能子系统 | 电池 | ESM-4850A1 |
选配件 | ATO部件 | PVDU-60A1、侧壁交流防雷（仅ICC330-HA1-C4和ICC330-HD1-C1配置）、温湿度传感器、水浸传感器、烟雾传感器、照明灯、电子门锁 |
现场安装部件 | PVDU-200A1、DJN1000-S、ETP24160A3、AIM02C、信号防雷器、EFUSE、二次电源模块、无线天线、IP摄像头、防鼠板 说明： 只支持安装一个AIM02C。 AIM02C地址拨码默认拨到41。
|

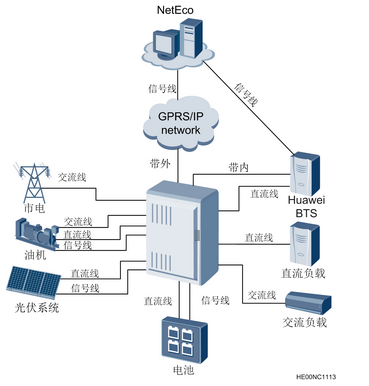

四丶ICC730-DD8-C1光油电场景
光油电混合供电方案的配置
子系统 | 部件 | 部件描述 |
|---|
发电子系统 | PV | 265W/300W |
支架 | 快装支架/扩展高支架 |
汇流盒 | 普通型 |
油机 | |
机柜温控子系统 | 电控柜 | ICC200-N1-C5, ICC200-N1-C8, ICC330-H1-C2, ICC330-HA1-C4, ICC710-HA1-C5 |
电池柜 | ESC200-N3， ESC330-D3 (01073955/01073955-001) |
电控子系统 | ATS | ATS-63A1/ATS-63A2/ATS-125C1 |
PSU | R4850S1/R4850G2 |
SSU | S4850G1 |
监控单元 | SMU02S、UIM02C（NIM01C3、CIM02C、NIM02D、GIM01C选配） |
储能子系统 | 电池 | ESM-4850A1 |
选配件 | ATO部件 | PVDU-60A1、温湿度传感器、水浸传感器、烟雾传感器、照明灯、电子门锁 |
现场安装部件 | PVDU-200A1、DJN1000-S、ETP24160A3、信号防雷器、EFUSE、BC-1206A、BCU-1203A、二次电源模块、无线天线、IP摄像头、防鼠板 |
