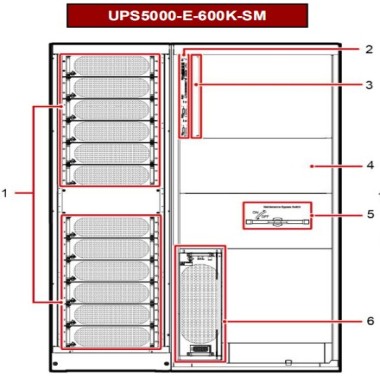

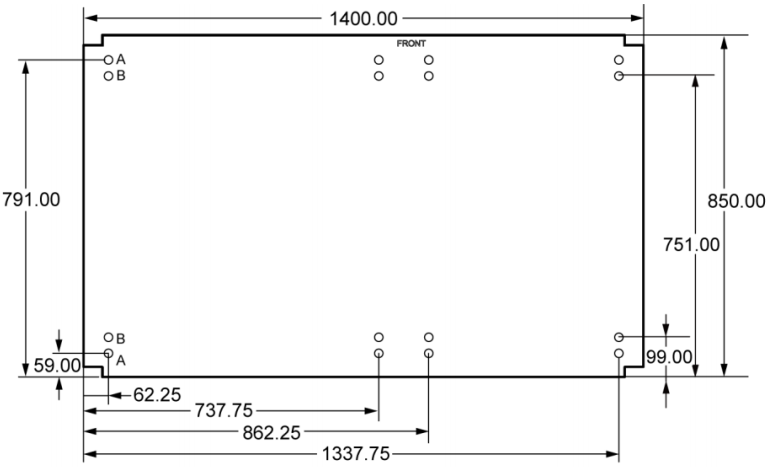

华为UPS5000-E-600K-SM不间断电源安装事项,华为UPS,华为600Kva室内电源 一丶安装600Kva不间断电源 场景A：槽钢安装孔位 场景B：地面安装孔位 单位：mm

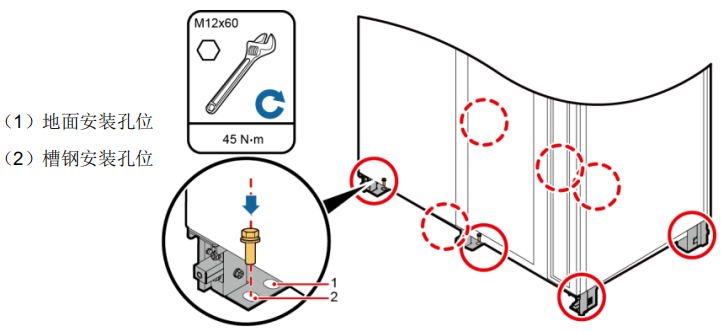

二丶固定UPS5000-E-600K-SM ①： • 地面安装：用8个M12×60的膨胀螺栓将机柜固定在地面上。 • 槽钢安装：用8个M12×60的普通螺栓将机柜固定在槽钢上。
②安装前后左右地脚

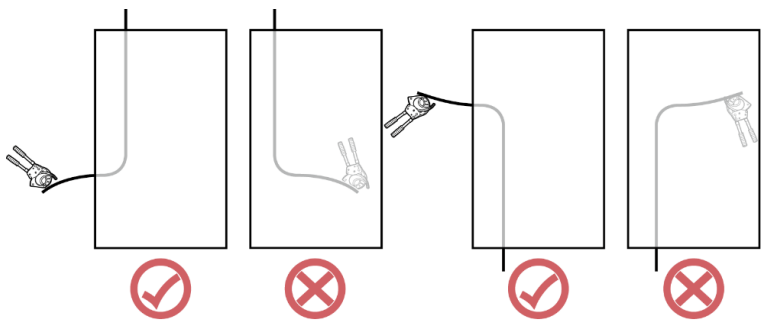

三丶UPS5000-E-600K-SM安装线缆 1. 本文以主旁不同源，顶部拆小盖板进出线为例进行说明。 2. 主旁同源不需要连接旁路输入线缆和拆除连接铜排。 ①UPS接线方法参考 • 制作线缆时，务必远离机柜，避免线缆碎屑不小心进入机柜，引起上电打火造成人身伤害及设备 损害。 • 安装线缆完毕后，请及时清理机柜。务必保障机柜内和四周无异物。 • 用户现场制作端子，剥线时铜线的长度应与端子紧固导体部分等长。

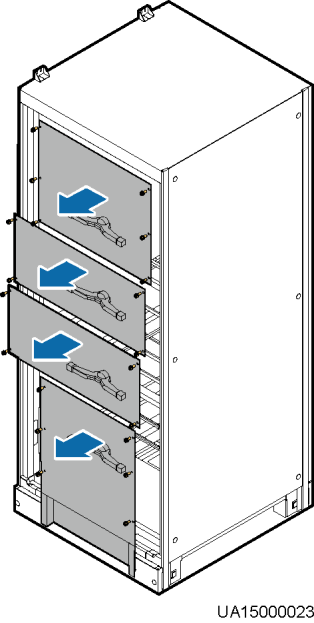

②安装线缆 1.顶部出线 打开机柜前门，拆除旁路柜的配电前盖板。

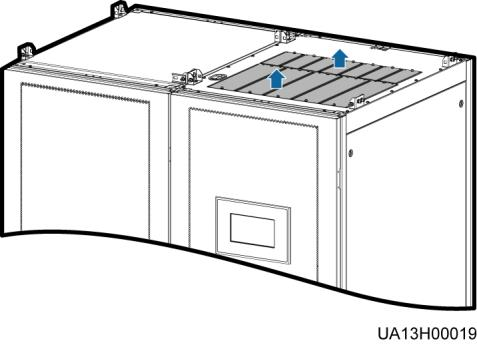

根据走线路径和线缆尺寸，拆除顶部的盖板。
拆除旁路柜后盖板，拆除主路输入和旁路v> 输入接线端之间的连接铜排。（主旁同源 无需进行此步骤。）
连接地线。

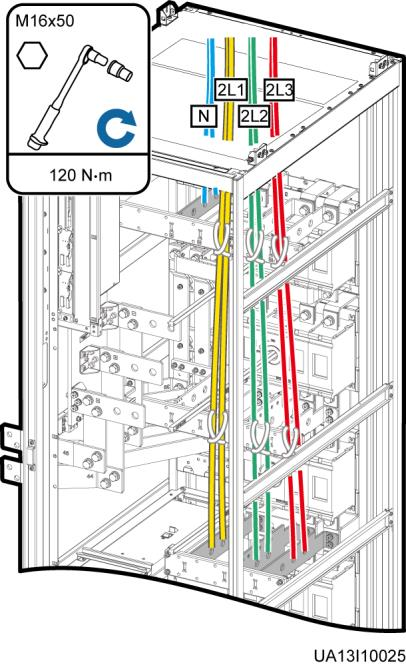

连接旁路输入线缆。

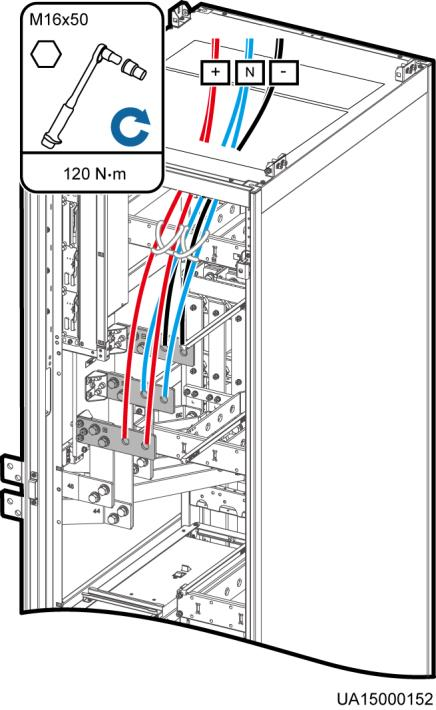

连接电池线缆。

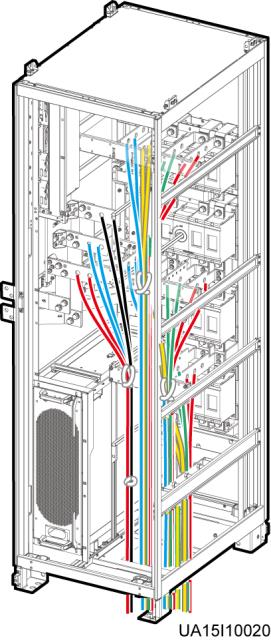

②场景二底部出线 1. 将机柜底部走线盖板移出机柜，打孔后用护线齿粘在孔边缘以保护线缆，然后再装回机柜。 2. 连接功率和信号线缆。
底部进出线连接线缆时使用的螺钉规格 及力矩大小请参照顶部进出线部分，本 节仅对底部进出线的走线路径进行示意。 |
