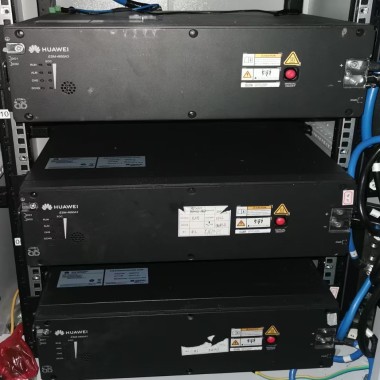

华为锂电池ESM-4850A3安装调试,48V50AH磷酸铁锂电池,华为通信电源

华为锂电池ESM-4850A3安装调试,48V50AH磷酸铁锂电池,华为通信电源

一丶前提条件

推荐安装的ESM为同一厂家同一型号同一批次电池。

必须遵守ESM厂商的规范和警告。

新安装ESM前确认电源电池空开置于OFF或电池熔丝已经拔出。

  • ESM旁禁止吸烟和产生火花。

  • 使用带绝缘手柄的安装工具，否则ESM可能被烧毁，同时可能造成人身伤害。

  • ESM操作时，应佩戴护目镜、橡胶手套，穿防护服。去除手表、手链、手镯、戒指等易导电物体。

  • 禁止使用金属同时接触ESM的两个或两个以上端子；禁止使用金属同时接触ESM端子和已接地物品（例如电池柜），否则会瞬间短路产生火花。

  • 电源及电池系统现场建议备有符合要求的消防设施，如消防沙，干粉灭火器等。

  • 电池安装过程中严禁在电池上放置安装工具；安装完成后，严禁在电池上及电池四周堆放杂物。

  • 电池高压安装场所应设隔离保护，有专人负责，并在设备与隔离物上悬挂高压告警标识。

  • 按照高压安规要求穿戴防高压工作服（手套、鞋），佩戴防静电手套和腕带。

  • 必须使用专用的绝缘工具，如扭矩扳手等金属工具，需进行绝缘处理后使用。

二丶ESM-4850A3锂电池接线指导

前提条件

已正确安装ESM。

已准备好工具和材料：防护手套、套筒扳手、机柜门钥匙。

操作步骤

  1. 佩戴防护手套。

  2. 安装ESM的接地线。

    图4-4  安装ESM的接地线

    （1）接地排

  3. 安装ESM的通信线。

    在ESM通信线缆安装完毕后，在最末端一个电池COM_OUT接口安装匹配电阻。

    图4-5  安装ESM的通信线（方式一）
    图4-6  安装ESM的通信线（方式二）

  4. 安装ESM的PWR激活线。

    华为电源（除5G电源外）需要配置激活线，请参考以下步骤进行安装。

    1. 从ESM辅料包中找到ESM激活线和激活线端子。

    2. 将激活线安装到激活线端子上。

    3. 将激活线一端安装到ESM的PWR口。

    4. 将激活线另一端安装到电源系统的负载支路（推荐接BLVD支路，激活线空开容量建议在6A到32A之间）和对应的RTN+母排上。

      支持2组，4组，6组和8组锂电池激活线级联至同一个BLVD空开。

      图4-7  安装ESM的PWR激活线

  5. 制作ESM电源线的OT端子

    图4-8  制作OT端子

    （1）线缆

    （2）OT端子

    （3）热缩套管

    （4）液压钳

    （5）热风枪


  6. 安装ESM的负极电源线和正极电源线。

    图4-9  ESM电源线安装示意图
    图4-10  安装ESM的负极电源线和正极电源线

    • 安装锂电池电源线时，线缆上的OT端子凸起部分必须朝外。

    • 锂电池正负极电源接口处禁止并接两根及以上的线缆。

  7. 取下防护手套，收好工具。

三丶接线第三方电源

前提条件

已正确安装ESM。

已准备好工具和材料：防护手套、套筒扳手、机柜门钥匙。

操作步骤

  1. 佩戴防护手套。

  2. 安装ESM的接地线。

    图4-11  安装ESM的接地线

    （1）接地排

  3. 安装ESM的通信线。

    在ESM通信线缆安装完毕后，在最末端一个电池COM_OUT接口安装匹配电阻。

    图4-12  安装ESM的通信线

  4. 制作ESM电源线的OT端子

    图4-13  制作OT端子

    （1）线缆

    （2）OT端子

    （3）热缩套管

    （4）液压钳

    （5）热风枪


  5. 安装ESM的负极电源线和正极电源线。

    图4-14  ESM电源线安装示意图
    图4-15  安装ESM的负极电源线和正极电源线

    • 安装锂电池电源线时，线缆上的OT端子凸起部分必须朝外。

    • 锂电池正负极电源接口处禁止并接两根及以上的线缆。

  6. 取下防护手套，收好工具。
