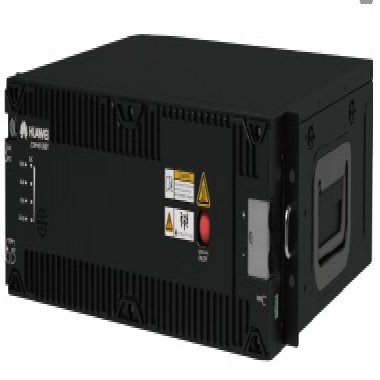

华为ESM-48100B1磷酸铁锂电池安装与调测,48V100AH锂电池,华为通信电源

华为ESM-48100B1磷酸铁锂电池安装与调测,48V100AH锂电池,华为通信电源

一丶安装

①丶推荐安装的ESM为同一厂家同一型号同一批次电池。

必须遵守ESM厂商的规范和警告。

新安装ESM前确认电源电池空开置于OFF或电池熔丝已经拔出。

  • ESM旁禁止吸烟和产生火花。

  • 使用带绝缘手柄的安装工具,否则ESM可能被烧毁,同时可能造成人身伤害。

  • ESM操作时,应佩戴护目镜、橡胶手套,穿防护服。去除手表、手链、手镯、戒指等易导电物体。

  • 禁止使用金属同时接触ESM的两个或两个以上端子;禁止使用金属同时接触ESM端子和已接地物品(例如电池柜),否则会瞬间短路产生火花。

  • 电源及电池系统现场建议备有符合要求的消防设施,如消防沙,干粉灭火器等。

  • 电池安装过程中严禁在电池上放置安装工具;安装完成后,严禁在电池上及电池四周堆放杂物。

  • 电池高压安装场所应设隔离保护,有专人负责,并在设备与隔离物上悬挂高压告警标识。

  • 按照高压安规要求穿戴防高压工作服(手套、鞋),佩戴防静电手套和腕带。

  • 必须使用专用的绝缘工具,如扭矩扳手等金属工具,需进行绝缘处理后使用。

②丶安装步骤

操作步骤

  1. 根据安装指导进行安装和检查,确认机架两侧是否已安装了浮动螺母,若无则需要将随机柜发货的浮动螺母安装至机架两侧。

  2. 将ESM推入机柜并固定。

     安装ESM
    ESM正确安装示意
    • ESM-48100B1的重量约为44kg,安装前请确认机架托盘承重。

    • ESM-48100B1的深度为396mm,安装前请确认机架深度满足要求。

    • ESM支持19英寸安装,应有导轨和托盘,并且确认其承重是否满足要求。

    • 多组场景下需要有安装间隙,单个ESM安装空间至少3U,不支持直接堆叠、立放。

    • 从底部向上开始安装,推荐安装3层。

二丶调测

①丶上电调测(华为电源)

  1. 将电源侧的电池空开和激活线连接的空开置于ON。

    华为电源监控模块首次接入锂电池时,由于电池管理参数需要切换到锂电池,监控模块会自动重启一次。

  2. 当多个ESM并联上电,观察ESM面板上的RUN指示灯,常亮说明ESM通信正常;快闪说明ESM没有通信上,检查ESM间的通信线缆排除故障。

  3. 当ESM与电源监控通信时,检查ESM是否通信正常。如果ESM的RUN指示灯常亮,表示ESM与监控设备正常通信;如果ESM运行指示灯快闪,表示ESM与监控设备通信中断,需要重新确认通信线缆是否连接良好。

  4. 观察ESM 15分钟,ESM运行正常(ESM告警指示灯不亮,运行指示灯常亮)。

②丶上电调测(第三方电源)

操作步骤

  1. 将锂电池空开置于ON。

  2. 检查锂电池是否被激活。锂电池的RUN指示灯亮,表示锂电池已激活,否则表示锂电池未激活,需要重新确认线缆是否连接良好。

  3. 观察锂电池15分钟,锂电池告警指示灯不亮,锂电池运行正常。

三丶①丶锂电池系统调试(华为电源)

ESM运用于电源系统时,需要进行如下参数设置。

华为电源会自动识别锂电池,并自动设置电池参数,无需现场设置参数,如需要查看锂电池运行状态或更改充电限流系数,可登录华为电源WEB界面或者LCD界面,操作方法如下。

如果使能了智能位移锁防盗功能,由于需要预留部分电量用于防盗监测,ESM的欠压保护点会自动提高,建议将系统的低压下电电压值设置为46V。

华为电源监控型号要求为SMU02B/SMU02C,软件版本要求SMU V500R002C00以上。

操作步骤

设置电池参数 LCD

主菜单

二级菜单

三级菜单

四级菜单

设置值

范围

参数设置

电池

基本参数

充电限流系数

请根据实际需要设置

0.05C10~1.0C10

查看锂电池运行状态或修改充电限流系数,WEB操作方法如下。

  1. 将笔记本的IP地址与SMU的IP地址配置在同一个网段中,在IE地址栏中输入https://SMU本地IP(如:https://192.168.0.10)后,按“Enter”,登录界面出现。

     登录界面
  2. 可在“实时监控 > 直流电源 >锂电电池组 > 运行参数 > 充电参数”修改充电限流系数,设置范围0.05C10~1.0C10。

    设置充电限流系数
  3. 可在“实时监控 > 直流电源 >锂电电池组 > 运行信息”界面中查看锂电池的运行状态信息。

    查看锂电池状态

②丶电池调试(第三方电源)

锂电池的默认充电限流点为0.15C,应用于第三方电源且需要其他倍率充电时,可通过Lithium Battery Maintenance Tool更改默认充电限流点。

参数设置

编号

参数

标准值

开启智能位移锁防盗功能设置值

1

容量

N(ESM个数)*100Ah

N(ESM个数)*97Ah

2

充电限流系数

0.15C10

0.15C10

3

均充电压

53.5V

53.5V

4

浮充电压

53.4V

53.4V

5

低压告警

47V

47.6V

6

次要负载下电

46V

47V

7

电池下电

44V

46V

  • 若此锂电池用于中国区与三方电源系统(铅酸电池或梯次电池)混搭时,参考下表进行参数设置。

  • 若此锂电池用于中国区与三方电源系统(铅酸电池或梯次电池)混搭时,放电时主要由锂电放,在此过程中会放出部份容量。

  • 若此锂电池用于中国区与三方电源系统(铅酸电池或梯次电池)混搭时,第三方电池会优先于锂电池充电。

  • 首次开站时,禁止按MANUAL ON/OFF按钮后,再将锂电池接入第三方电源系统。

在锂电池运行阶段时,无法完全避免锂电池与第三方电池的互充。

编号

参数

标准值

1

容量

梯次电池(铅酸电池)总容量

2

充电限流系数

0.15C10

3

均充电压

56.4V

4

浮充电压

  • 第三方铅酸电池浮充电压:≥53.5V

  • 第三方梯次电池浮充电压:≥54.5V

5

低压告警

47V

6

次要负载下电

46V
