华为TPA38631B-N20B13(TP483000D系列)组合式电源柜参数,华为通信电源,华为高频开关电源柜

华为TPA38631B-N20B13(TP483000D系列)组合式电源柜参数,华为通信电源,华为高频开关电源柜

华为TP483000D是华为公司推出的业界、款全数字化高效大电源系统。该系统采用1U 100A高效模块,整流柜单柜容量可达3000A,系统最大容量可扩展至24000A,具有高可靠性、高效率、高容量、高功率密 度、低噪环保、方便维护等特点。

华为TP483000D华为分立式大电源系统HUAWEI MADE IN CHINA.华为,不仅仅是五百强。

华为TP483000D是华为公司推出的业界款全数字化高效大电源系统。该系统采用1U  100A高效模块,整流柜单柜容量可达3000A,系统最大容量可扩展至24000A,具有高可靠性、高效率、高容量、高功率密 度、低噪环保、方便维护等特点。

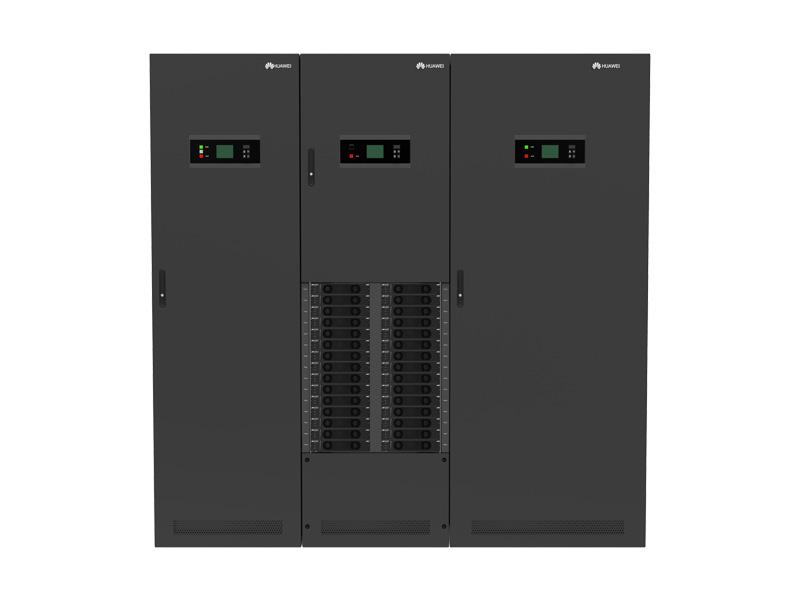

src=http_%2F%2Fe-file.huawei.com%2F_%2Fmedia%2FEBG%2FImages%2Fproduct%2Fnetwork_energy%2Fsite_power%2Fcentra_office_power%2F05-HUAWEI-Large-Power-System-TP483000D-front-view.jpg_h=600&la=en-PL&w=800&refer=http_%2F%2Fe-fi.jpg

TP483000D简介

TP483000D是华为公司为适应核心机房建设推出一款第四代全数字化大电

源系统,系统采用1U/100A高效模块,单柜容量可达3000A,并柜扩容可达

24000A。该系统具有高效率、高功率密度、高容量、高可靠性、低噪环保、方便维护等特点,广泛应用在G/U/L核心机房、中小型数据中心以及固网核心机房等场景。

华为TP483000D主要应用于:

l市话网大中型交换局

l长途局

l一级传输干线

l移动交换局、移动汇接局

华为TP483000DTP483000D高安规设计:电源系统满足CE标准,整流模块满足UL、

CE、TUV标准。

华为TP483000Dl监控单元(SMU05A)

l100A高效整流模块(R48100G1)

l交流配电柜( TPA38401B-N20B1、TPA38631B-N20B1)

l整流柜( TPR48202B-N20C1/C2 、TPR48302B- N20C1/C2 )

l直流配电柜(TPD48302B-N20A1)

华为TP483000Dl高可靠性:整流模块MTBF大于54万小时,系统MTBF大

于50万小时

l整流模块效率达到96%以上,节能显著

l超大容量,并柜系统容量最大可达24000A

l超高功率密度,模块功率密度可达25.4W/inch3,整流柜

功率密度高达500kW/m2,远超业界平均水平

l电压输入范围宽至260VAC~530VAC

l关键负载电流检测

l智能电池管理,延长电池使用寿命

l全CAN通信,明显提高系统响应速度

l全数字化管理,支持远程监控不升级,易于匹配客户未

来管理模式.


基本指标

工作温度

-10℃~+45℃

存储温度

-40℃~+70℃

工作湿度

5%~95%

海拔高度

0~4000m(海拔高度2000~4000m 范围,每升高200m温度指标下降1℃)

安装方式

落地安装(防静电地板或水泥地板安装)

进出线方式

上进上出线,下进下出线

操作维护

前操作,支持前后维护(要求离墙壁距离

≥800mm)

防护等级

IP20

散热方式

自然散热

系统噪音

≤60dB(环境温度25℃)

MTBF



>50万小时


特点华为TP483000D

8 路干接点输出,4 路通用开关量输入

支持Http、SNMP 协议、CAN 通信

支持整流模块管理、蓄电池管理、油机管理、交流配电管理、直流配电管理

支持用户界面多语言功能,如英语、中文、土耳其语、西

班牙语、葡萄牙语、德语


src=http_%2F%2Faimg8.dlssyht.cn%2Fu%2F392944%2Fueditor%2Fimage%2F197%2F392944%2F1577427914618705.png&refer=http_%2F%2Faimg8.dlssyht.jpg

最大可纨录3000 条告警动作和历史告警




基本特性华为TP483000D

安规

通过TUV、CE、UL认证,获得CB证书

EMC

EN55022 Class B

可靠性

MTBF > 54万小时

输入特性

工作电压

260V AC~530V AC

输入频率

45~66Hz ,额定值为50Hz/60Hz

最大输入电流

≤13A

功率因数

≥ 0.99

THD

≤ 5%

输出特性

输出电压

42V DC~58V DC,额定值为53.5V DC

输出功率

6000W(304~530VAC,45℃输出丌降

额)

功率密度

25.4W/inch3

整流效率

>96%

稳压精度

≤±0.6%

其它特性

尺寸

43mm(高)X 238mm(宽)× 378mm(深)

重量

<6kg

散热模式

强制风冷


R48100G1

支持热揑拔功能

l 全数字化控制

l 支持智能电表

l 支持CAN总线通讯功能

l 支持电压电流调整功能


支持LED显示告警


输出效率曲线

src=http_%2F%2Faimg8.dlssyht.cn%2Fu%2F392944%2Fueditor%2Fimage%2F197%2F392944%2F1577427911347737.png&refer=http_%2F%2Faimg8.dlssyht.jpg

交流配电柜

尺寸2000 mm(高)× 600mm(宽)× 600mm(深)

重量≤ 120kg

型号

TPA38631B-N20B1

TPA38401B-N20B1

输入制式

三相四线制和三相五线制,支持TN、TT、IT系统

输入电压

260VAC~530VAC,额定值为380VAC

输入频率

45~66Hz ,额定值为50Hz/60Hz

输入功率因数

≥0.99

交流输入

1路刀开关630A/4P

1路刀开关400A/4P

防雷等级

标准雷击泄放电流:20kA(8/20μs)

最大雷击泄放电流:40kA(8/20μs)


全可靠

l 独立的配电检测单元,可对输入过欠压、频率异常、输出空开异常、防雷器故障告警

l 电压输入范围宽至260VAC~530VAC

l 内置交流防雷

l 内置空开设计,安全性能高,外形美观

l 系统支持上下自由走线方式,灵活方便


支持前后维护,方便维护管理

l 采用国际品牌高品质空开

l 提供应急照明,方便维护


整流柜华为TP483000D

尺寸

2000 mm(高)× 600mm(宽)× 600mm(深)

重量

≤ 150kg(丌包含整流模块重量)

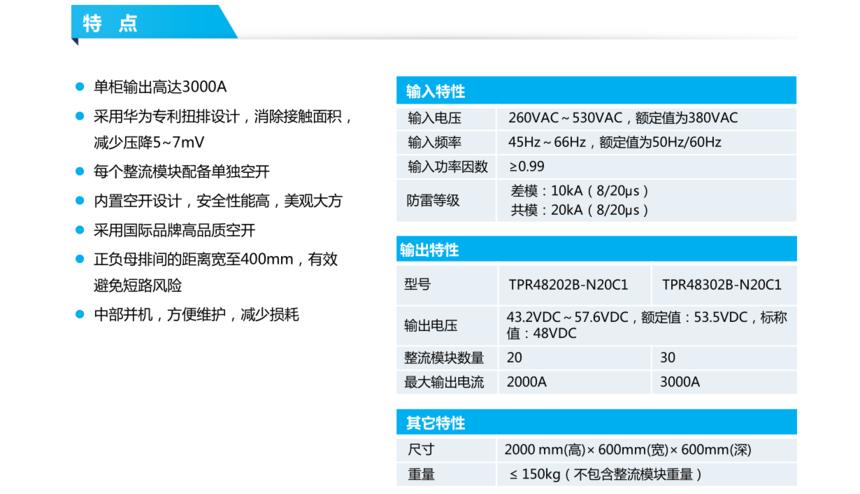

整流柜:

单柜输出高达3000A

l 采用华为与利扭排设计,消除接触面积, 减少压降5~7mV

l 每个整流模块配备单独空开

l 内置空开设计,安全性能高,美观大方


采用国际品牌高品质空开

l 正负母排间的距离宽至400mm,有效避免短路风险

l 中部并机,方便维护,减少损耗

型号

TPR48202B-N20C1

TPR48302B-N20C1

输出电压

43.2VDC~57.6VDC,额定值:53.5VDC,标称

值:48VDC

整流模块数量

20

30

最大输出电流

2000A

3000A



输入电压

260VAC~530VAC,额定值为380VAC

输入频率

45Hz~66Hz,额定值为50Hz/60Hz

输入功率因数

≥0.99

防雷等级

差模:10kA(8/20μs)



共模:20kA(8/20μs)

直流配电柜华为TP483000D
