华为ICC330-A1(PowerCube 1000)室外一体化电源机柜参数,华为高频开关电源柜,华为通信电源

华为ICC330-A1(PowerCube 1000)室外一体化电源机柜参数,华为高频开关电源柜,华为通信电源

ICC330-A1(PowerCube 1000)室外一体化电源机柜为高速ETC龙门架提供电源管理,机柜内配置为ETP48200A嵌入式高频开关电源,两台2KVA逆变器电源,横置8口国标PDU配电单元。

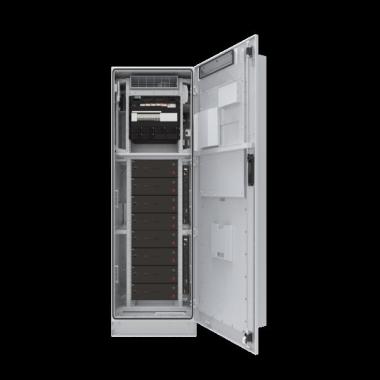

ICC330-A1(PowerCube 1000)室外一体化电源机柜
参数规格
机柜内配置为ETP48200A嵌入式高频开关电源,两台2KVA逆变器电源,横置8口国标PDU配电单元。
尺寸:650x650x1600MM

ICC330-A1(PowerCube 1000)室外一体化电源机柜安装指南


  • 安装、操作、维护机柜时,需先清理干净机柜顶部的积水、冰雪或其他杂物,再打开机柜门,以免杂物掉入柜内。

  • 严禁在雷电、雨、雪、六级大风等恶劣天气下安装、使用和操作室外设备、线缆(包括但不限于搬运设备、操作设备和线缆、插拔连接到户外的信号接口、高空作业、室外安装等)。

  • 接触任何导体表面或端子之前应测量接触点的电压,确认无电击危险。

  • 应确保所有槽位均有单板或者假面板在位。防止单板上危险电压和能量造成伤害的风险,保证风道正常,控制电磁干扰,并且规避背板、底板、单板落尘或其他异物。

  • 安装完设备,应清除设备区域的空包装材料,如纸箱、泡沫、塑料、扎线带等。

  • 如发生火灾,应撤离建筑物或设备区域并按下火警警铃,或者拨打火警电话。任何情况下,严禁再次进入燃烧的建筑物。

  • 请勿停用保护装置和忽略手册、设备上的警告、警示与预防措施。及时更换因长期使用而变得不清晰的危险标志。

  • 除了对设备进行操作的人员,其他人员请勿接近本设备。

  • 走线孔均需做密封处理,用防火泥封堵已走线的走线孔,使用机柜自带的盖子封堵未走线的走线孔,正确的防火泥封堵施工标准如下图所示。

  • 禁止用水、酒精或油等溶剂清洗机柜内部及外部的电气零部件。

人身安全

  • 在设备操作过程中,如发现可能导致人身伤害或设备损坏的故障时,应立即终止操作,向负责人进行报告,并采取行之有效的保护措施。

  • 为避免电击危险,禁止将安全特低电压(SELV)电路连接到通信网络电压(TNV)电路上。

  • 设备未完成安装或未经专业人员确认,请勿给设备上电。

  • 设备保护接地与金属壳体的接地螺钉应具备可靠的电气连接(接地电阻不大于0.1欧姆)。

  • 需接地的设备,安装时,必须首先安装保护地线;拆除设备时,必须最后拆除保护地线。

  • 禁止破坏接地导体。

  • 禁止在未安装接地导体时操作设备。

  • 对于使用三芯插座的设备,必须确保三芯插座中的接地端子与保护地连接。

  • 交、直流操作要求

    布线要求

    防静电要求

    • 在设备运行时,请勿遮挡通风口或散热系统,以防止高温起火。

    • 安装场所内应避免有酸性、碱性或其他腐蚀性气体。

    • 请勿将设备靠近热源或裸露的火源,如电暖器、微波炉、烤箱、热水器、炉火、蜡烛或其他可能产生高温的地方。否则将使外壳熔化或者设备受热,并导致火灾。

    • 设备应安装在远离液体的区域,禁止安装在水管、出风口等易产生冷凝水的位置下方;禁止安装在空调口、通风口、机房出线窗等易漏水位置下方,以防止液体进入设备内部造成设备故障或短路。

    • 设备安装到机柜前,首先确定机柜已被固定好,避免机柜因重心不稳,出现倾斜倒塌,致使安装人员被砸伤,设备摔坏等问题。

    • 禁止将设备置于易燃、易爆气体或烟雾的环境中,禁止在该环境下进行任何操作。

    • 钢管雨水未干,以及可能发生危险的其他情况。当上述情况过后,必须经公司安全主任和有关技术人员检查各种作业设备,确认同意后方可作业。

    • 高空作业时,必须满足当地高空操作法规的要求。

    • 必须经过相关培训,获取相关合格证方可上岗,进行高空作业。

    • 高空作业前,应仔细检查登高工具和安全用具,如安全帽、安全带、梯子、跳板、脚手架、起重设备等,如有不符合要求的应立即改进或拒绝高空作业。

    • 做好安全防护工作,佩戴安全帽、安全带或腰绳,系在牢固结实的结构件上,严禁挂在移动的不牢固的物体上或有锋利棱角的金属上,防止挂钩滑脱发生坠落事故。

    • 高空作业现场,应划出危险禁区,设置明显标志,严禁无关人员进入。

    • 携带好操作器械及工具,防止工具坠落砸伤他人。

    • 严禁高空作业人员从高空向地面抛掷物件,严禁从地面向高空抛掷物件,应采用强索、吊篮、高架车或吊车等传送物件。

    • 应尽量避免上、下层同时进行作业。如无法避免时,上下层之间必须设专用防护棚或采取其他防护措施,且上层严禁堆放工具、物料。

    • 高空作业的沿口、孔洞处,应设护栏和标志,防止失足踏空。

    • 高空作业区的下方地面,严禁堆放脚手架,跳板,其他杂物。地面人员严禁在高空作业区的正下方停留或通行。

    • 高空作业的脚手架、跳板、工作台等,必须事先进行安全检查鉴定,保证结构牢固、脚手架严禁超负荷。

    • 工作竣工拆卸脚手架时,应由上而下分层进行,严禁上下层同时拆卸,当拆除某一部分的时候,应防止其它部份发生倒塌。

    • 严禁在高空作业时嬉笑打闹,严禁在高空作业区睡觉。

    • 现场负责人、安全员如发现高处作业施工人员不按规定作业者,应立即提出,责其改正;否则须停止其作业。

    • 作业人员违反高空作业安全规定不听劝阻而造成事故的由本人负责,监护人员应承担一定责任。

    • 安装、操作和维护设备时,请遵守静电防护规范,应穿防静电工作服,佩戴防静电手套和腕带。

    • 手持单板时,必须持单板边缘不含元器件的部位,禁止用手触摸元器件。

    • 拆卸下来的单板必须用防静电包材进行包装后,方可储存或运输。

    • 安装环境要求

      高空安装

      在距离地面2米以上进行的作业,都属于高空作业。

      遇以下情况之一者,应停止在高空作业:

    • 线缆在高温环境下使用可能造成绝缘层老化、破损,线缆与发热器件或热源区域之间的距离至少为30mm。

    • 设备进、出风口不允许有线缆经过。

    • 线缆应满足VW-1阻燃等级要求。

    • 同类线缆应绑扎在一起,不同类线缆至少分开30mm布放,禁止相互缠绕或交叉布放。

    • 所有线缆应绑扎牢靠,绑扎后的线缆应相互紧密靠拢,外观平直整齐,无外皮损伤。

    • 如果交流输入线缆从柜顶接入机柜,需在柜外U型折弯后进入机柜。

    • 线缆弯曲半径要求:不小于线缆直径的5倍。

    • 电源线布放过程中,严禁出现打圈、扭绞现象。如发现电源线长度不够时,须重新更换电源线,严禁在电源线中做接头或焊点。

    • 若设备的电源输入为永久连接,则应在设备外部装上易于接触到的断开装置。

    • 设备电气连接之前,如可能碰到带电部件,必须断开设备前级对应的分断装置。

    • 如果设备粘贴了“大漏电流”标志,在连接交流输入电源之前,必须先将设备机壳的保护接地端子接地,以防止设备的漏电流对人体产生电击。

    • 安装、拆除电源线之前,必须先关闭电源开关。

    • 连接电源线之前,必须先确认电源线标签标识正确再进行连接。

    • 接通电源之前,必须确保设备线缆已连接正确。

    • 若设备有多路输入,应断开设备所有输入,待设备完全下电后方可对设备进行操作。

    • 电源系统的供电电压为危险电压,直接接触或通过潮湿物体间接接触可能会带来电击危险。

    • 不规范、不正确的操作,可能会引起火灾或电击等意外事故。

    • 禁止带电安装、拆除电源线。电源线芯在接触导体的瞬间,会产生电弧或电火花,可导致火灾或人身伤害。

    ICC330-A1(PowerCube 1000)室外一体化电源机柜现场安装
    安装方式分为两种,①落地安装机柜,②门架安装机柜
    落地安装机柜
    ①规划空间

    前提条件

    • 保持安装环境清洁和干燥。

    • 确保用于安装机柜的水泥地面平坦,预埋管不能高于地基面10mm。

    操作步骤

    1. 将包装箱顶盖翻转过来,即是划线模板。

    2. 在划线模板上的四个安装孔位的圆点上打孔。

    3. 用记号笔根据划线模板标定机柜安装孔位。

      图3-2 确定机柜安装孔位

      打孔并安装膨胀螺栓

      操作步骤


      吊装机柜

      背景信息

      请根据实际情况选择合适方式安装机柜。

      操作步骤

      • 为防止刮伤机柜表面涂层,不建议使用金属吊装绳,如钢丝绳。

      • 吊装时需在吊绳和机柜间放置保护物料(如纸片、泡沫等),以免吊绳摩擦机柜外壳,导致机柜锈蚀。

      • 为了安全起见,用于搬运机柜的缆绳承重能力需大于机柜最大重量的3倍。

      • 严禁带电池进行吊装。

      1. 绑扎缆绳,起吊机柜并放置到预定位置。

        图3-6 吊装机柜
      2. 拆除缆绳。  固定机柜

        操作步骤

      3. 将机柜移动到水泥地面,使机柜安装孔对准水泥地面安装孔位。

      4. 将平垫、弹垫和膨胀螺栓放入机柜安装孔。

      5. 用水平尺测量水泥地面是否平整,如不平整通过调平垫片调平机柜。

      6. 拧紧膨胀螺栓,固定机柜。

        图3-7 固定机柜

        (1)调平垫片

      7. 操作步骤

      8. 将机柜移动到水泥地面,使机柜安装孔对准水泥地面安装孔位。

      9. 将平垫、弹垫和膨胀螺栓放入机柜安装孔。

      10. 用水平尺测量水泥地面是否平整,如不平整通过调平垫片调平机柜。

      11. 拧紧膨胀螺栓,固定机柜。

        图3-7 固定机柜

        (1)调平垫片

      12. 拆除机柜栈板,并取出平垫。

        图3-3 取出平垫
      13. 将取出的平垫安装到膨胀螺栓上。

        图3-4 安装平垫
      14. 用冲击钻在水泥地面打孔,打孔深度在50mm至55mm之间。

      15. 将膨胀螺栓略微拧紧,垂直放入孔中,用橡胶锤敲打膨胀螺栓直至膨胀管全部进入孔内。

      16. 预拧紧膨胀螺栓。

      17. 拧出螺栓,取下平垫和弹垫。

        图3-5 打孔并安装膨胀管

        (1)M12螺栓

        (2)弹垫

        (3)平垫

        (4)膨胀管

        (5)膨胀螺母

        (6)水泥地面
