产品简介

UPS 型号标识



标识	含义	取值
1	产品大类	Uninterruptible Power System 缩写，表示 UPS 产品
2	产品系列	5000
3	产品小类	E 系列
4	输出容量	l 128K：128kVA l 120K：120kVA l 80K：80kVA l 40K：40kVA
5	电压等级	H：380V/400V/415V L：208V
6	空调类型	A：风冷L：水冷
7	输入开关类型	S：ATS B：MCCB

标识	含义	取值
8	输出类型	B：支路配电M：母排配电
9	配置类型	S：标配F：满配

华为UPS5000-E-120K-HABBS模块化不间断通信电源工作原理

①指示某一种输入方式。

②代表能量流动方向。
原理框图
UPS5000 属于在线式产品，采用模块化技术，易维护，易扩容。模块均采用 DSP
（Digital Signal Processing）智能控制，功率模块由整流器和逆变器构成，通过高频开关技术，将输入变换为纯净的、高质量的正弦波输出。

华为UPS5000-E-120K-HABBS模块化不间断通信电源的工作模式分为正常模式丶旁路模式丶电池模式丶维修旁路模式丶ECO模式。

产品特点
一丶单柜模式

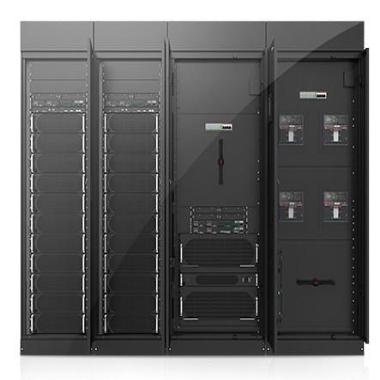

UPS5000-E-120K-HABBS 的结构下图所示

（5）IT 负载 2 空开（6）IT 负载 1 空开（7）UPS 输入空开（8）UPS 维修旁路空开

安装指南

紧固安装
步骤 1 确定好机柜安装位置，根据图纸或划线模板在安装面上画好安装孔位。


步骤 2 用冲击钻在膨胀螺栓的安装孔位上钻孔，然后将膨胀螺栓安装到安装孔。

防静电地板场景
当机房内铺设有防静电地板时，需要使用支架安装 UPS，支架高度由防静电地板与地面的高度决定。
步骤 1 搬运 UPS，将 UPS 抬上支架，使 UPS 的安装孔对准支架的安装孔。
步骤 2 通过地脚螺栓及水平尺对 UPS 进行水平校正。
l 顺时针方向调节地脚螺栓可将机柜调高，逆时针方向调低。地脚螺栓调节范围：0mm～8mm。
l UPS 调平过程中，不要只调节一个地脚螺栓的高度，尽量四个地脚螺栓协调调节， 以免 UPS 倾斜造成 UPS 损坏。
二丶并柜模式
步骤 1 将 UPS 前后门打开。使用扳手拧地脚螺栓调节 UPS 高度，如下图所示，需要配合水平尺。

步骤 2 将 UPS 并柜件从机架上拆下。

步骤 3 在前门并联位置使用螺钉固定 UPS 并柜件，
步骤 4 按照相同的方法使用螺钉和 UPS 并柜件将后门并联位置拧紧固定。
步骤 5 按照以上方法完成所有 UPS 的并柜。
步骤 6 使用套筒扳手固定螺栓。
性能特点
l 整机机型容量整机额定容量，为功率模块容量和机架内基本模块数乘积，设置错误会告警“模块数目不符”。
l 功率模块容量功率单元额定容量。
l 机架内基本模块数与整机机型容量匹配。
l 机架内冗余模块数根据带载量和冗余需求设定。
l 工作模式
系统默认逆变器工作模式为正常模式。也可选择设置变频器模式、自老化模式和ECO 模式。
l BSC 模式
 系统默认为非 BSC 模式，当系统由双母线系统组成时需设置为 BSC 模式。
双母线系统中两个 UPS 系统分别为 BSC 主系统和 BSC 从系统，由用户随机定义（不能同时为 BSC 主系统或 BSC 从系统，开机时设置完成，后续若更改，需要在维护工程师指导下操作），对应系统分别要设置为 BSC 主模式和 BSC 从模式。
确保两个 BSC 系统间 BSC 控制线以及 BSC 相关硬件设备安装正确。
l 智能并机休眠模式在用户负载量很小的情况下，可以通过设置休眠模式，让模块轮流休眠以延长使用寿命，同时提高系统效率。
l 模块循环休眠周期设置范围 1 天～100 天，默认 30 天。
l 环境温度告警点（℃）当环境温度达到设定值时即会产生告警。
l 顶出风风扇机架安装了顶出风风扇时启用，使能后可以检测顶出风风扇运行状态。
l EOD 关机自恢复系统市电异常转电池逆变供电，当电池低电压关机（EOD），且旁路不可供电整个系统输出掉电后，市电恢复正常时，如果系统设置允许“EOD 关机自恢复”，则系统会自动恢复开机；如果系统设置禁止“EOD 关机自恢复”，则用户需要手动故障清除后手动开机或通过修改“EOD 关机自恢复”设置为使能开机。
l EOD 关机自恢复延时（min）当系统设置“EOD 关机自恢复”为“允许”时，若发生 EOD 掉电，输入再恢复，则等待设置的“EOD 关机自恢复延时”时间后，系统允许输出。设置范围为1min～1440min，默认为 10min。
l 逆变器不同步告警
当逆变器不跟踪旁路输入时，是否允许监控界面显示“逆变器不同步”告警。该项设置“允许”或“禁止”时，都不影响正常供电。
l 母线过压恢复
整流或逆变出现母线过压告警关机后，是否允许告警自动清除和模块自启。监控设置“母线过压恢复”为“允许”时，连续监控设置的“母线过压恢复时间”内检测到母线电压恢复正常（低于 420V）后，母线过压告警可自动清除，整流和逆变可自动开启；监控设置“母线过压恢复”为“禁止”时，母线过压告警不可自清除，整流和逆变不可自开启。默认为“允许”。
l 母线过压恢复时间
监控设置“母线过压恢复”为“允许”时，连续监控设置的“母线过压恢复时  间”内检测到母线电压恢复正常（低于 420V）后，母线过压告警可自动清除，整流和逆变可自动开启。默认为 5s。
l 电容故障检测
默认为允许状态，允许状态下将参考“电容故障检测阈值上限”以及“电容故障检测下限”的值进行逆变电容故障检测，如检测到逆变电容故障，本功率模块将关闭逆变器。防止逆变电容故障扩大。
l 电容故障检测阈值上限（A）电容故障检测阈值上限设置范围为 10A～13A，默认值为 13A。当逆变电容电流超过阈值上限，将判断为逆变电容故障，本功率模块将关闭逆变器。
l 电容故障检测阈值下限（A）电容故障检测阈值下限设置范围为 0A～2.5A，默认值为 2.5A。当逆变电容电流低于阈值下限，将判断为逆变电容故障，本功率模块将关闭逆变器。电容故障检测阈值下限设置为 0A 时不检测电容故障。
l 输入电流限流
对 UPS 系统设置是否控制输入电流限流，设置为“允许”时，可以防止 UPS 的输入电流过大导致发电机过载，默认值为“禁止”。
l 输入限流百分比（%）
UPS 控制输入电流在此百分比下，以保护发电机设备。输入限流百分比范围为
50%～200%，默认为 200%。
l 空载输出显示调零
当系统设置“空载输出显示调零”为“允许”时，若没有负载，系统将会把输出电流负载率调整为 0，默认值为“允许”。
l 环流检测
监控机架间或模块间电流大小的相对差异，设置为“允许”后，可在运行界面查看“模块环流数据”，默认值为“禁止”。
l 母线电容寿命
设置为“允许”时，将对母线的电容寿命进行检测。
l ModbusTCP 加密方式
选择用 ModbusTCP 协议进行通讯时，通讯链路选择不加密或者根据选定的方式进行加密。
l 海拔高度（m）
根据机架使用地的实际海拔高度设置，默认值为≤ 1000。

输入参数
l 智能发电机模式
UPS 系统是否允许启动智能发电机模式。当输入配电接发电机时，需对智能发电机模式进行使能设置，干接点信号表征有发电机接入时，可启动发电机模式。
l 智能发电机限功率（kVA）和智能发电机充电器功率百分比（%）
通过设置智能发电机限功率和智能发电机充电器功率百分比，UPS 系统控制输入电流有效值和限流值，来解决短时负载冲击问题，使其更好的与油机配合使用。智能发电机限功率设置范围为 0kVA～5000kVA，其中 40kVA UPS 的默认值为40kVA，80kVA UPS 的默认值为80kVA，120kVA 和 128kVA UPS 的默认值为
160kVA。智能发电机充电器功率百分比设置范围为 0～100%，默认值为 0。
l 机架内功率模块启动延时（s）
通过设置机架内功率模块启动延时，在电池逆变供电转主路逆变供电过程中，控制各模块依次转主路供电的间隔时间，减少 UPS 对发电机或电网的冲击。电池低压时，系统会自动缩短单元转主路的延时时间，时间变为正常延迟的 1/8 倍，自动减小单元转主路时间，加速切换，防止电池被放空；机架内功率模块启动延时范围 2s～120s 内可设，默认 5s。
l 输入适应性
输入适应性可设置为强输入适应性模式和弱输入适应性模式。强输入适应性模式适用于油机或输入电流有高频振荡的输入源，该模式下THDi 稍差，但系统稳定；弱输入适应性模式适用于市电、AC Source 作为输入源的情况。系统默认为强输入适应性模式。

华为UPS5000-E-120K-HABBS模块化不间断通信电源,UPS5000-E-120K-HABBS模块化不间断通信电源,120K不间断通信电源
输出参数
l 输出电压微调（V）
输出电压可根据用户现场配电情况进行微调，使得输出电压和旁路电压相差尽量小，利于 UPS 主路转旁路时不间断切换。输出电压微调范围为±5%，电压等级为380V 时，默认为 220.0；电压等级为 400V 时，默认为 230.0；电压等级为 415V 时，默认为 240.0。
l 输出频率跟踪速率（Hz/s）
− 跟踪速率范围是 0.1Hz/s～2.0Hz/s，默认为 0.6Hz/s。
− 输出频率跟踪速率可根据现场实际情况进行调整。如果速率过慢，旁路频率发生变化的过程中，逆变器工作频率大部分时间处于与旁路频率不同步的状态，一旦输出过载或逆变器故障，由逆变供电切旁路供电的时候会出现间断（间断时间小于 20ms）；如果速率过快，可能造成逆变器工作频率不稳定。
l 自老化输出电流百分比（%）
设置自老化模式时，输出电流占额定输出电流的百分比。设置范围为 20%～ 100%，默认为 80%。
l 输出间断切换时间（ms）
默认为 0ms，逆变切旁路间断 1ms～2ms，旁路切逆变间断 0～20ms。用户应根据负载可接受的输出间断时间进行设置。
l 旁路切换次数限制
旁路和逆变切换时，会产生环流，对系统造成冲击。可限制 1 小时内旁路和逆变切换的次数，保证系统安全。旁路切换次数设置范围为1～10，系统默认为 5 次/ 小时。
