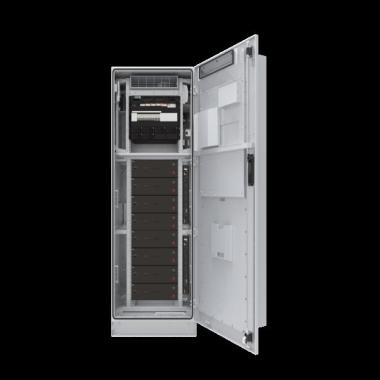

电源柜

MTS9510A-HT2002

MTS9510A-HX2002

电源插框

ETP48400-C9A6或ETP48600-C11A1

ETP48400-C9A6或ETP48600-C11A1

设备柜

MTS9510A-HX2002或MTS9510A-GX2004

MTS9510A-HX2002或MTS9510A-GX2004

电池柜

-

MTS9510A-XT2002或MTS9510A-XA2004

机柜外尺寸（高×宽×深）

2030mm×815mm×735mm

机柜重量

168kg

用户空间

22U

电池空间

2层

每层净空间（高×宽×深）：350mm×580mm×561mm

温控方式

设备舱：热交换HXC150S

电池舱：TEC

防护等级

IP55

适用环境

C类

（4）接地排

（5）TCUC控制盒（电池舱）

（6）TEC空调

（7）门磁传感器

（8）用户设备安装空间

（9）电池安装空间

（10）走线孔

工作温度

–10℃～＋45℃+1120 W/m2太阳辐射（0℃以下设备舱建议配加热盒）

运输温度

–40℃～＋70℃

贮存温度

–40℃～＋70℃

工作湿度

5%～95%（RH）

贮存湿度

5%～95%（RH）

海拔要求

0m～4000m

（在2000m～4000m环境下高温降额，每升高200m，工作温度降低1℃）

噪声等级

满足GR487要求，噪声声压≤65dBA@1.5m

交流输入

输入制式

电源插框ETP48600-C11A1：220/380V AC三相四线输入

电源插框ETP48400-C9A6：220/380V AC三相四线兼容220V AC单相输入

输入电压

85V AC～300V AC

输入频率

频率范围：45Hz～66Hz；标称频率：50Hz/60Hz

功率因数

≥0.99（负载≥50%）

THD

≤5%（Vin=208V AC，220V AC，230V AC，50%-100% 负载）

直流输出

输出电压范围

–42V DC～–58V DC

默认输出电压

–53.5V DC

输出功率

参见整流模块输出功率，系统最大输出功率为配置整流模块个数与单个整流模块输出功率的乘积

稳压精度

≤±1%

纹波和噪声

≤200mVp-p

电话衡重杂音

≤2mV

均流不平衡度

＜±5%（20%～100%负载）

交流输入保护

交流输入过压保护点

大于300V AC

交流输入过压恢复点

电压恢复到290V AC系统恢复输出

交流输入欠压保护点

小于85V AC

交流输入欠压恢复点

电压恢复到90V AC后系统恢复输出

直流输出保护

直流输出过压保护点

范围为–58.5V DC～–60.5V DC

1. 内部故障过压时，模块锁死；

2. 外部电压达到–63V以上，且持续500ms以上，模块锁死。

交流防雷

标称雷击放电电流20kA，最大雷击放电电流40kA，8/20μs

直流防雷

差模10kA，共模20kA，8/20μs

安规设计

满足标准IEC/EN60950-1

MTBF

20万小时（25℃）

电磁干扰（EMI）

传导干扰

Class A，满足EN300386标准

辐射干扰

Class A，满足EN300386标准

谐波电流

EN61000-3-12

电压波动和闪烁

EN61000-3-11

EMS

静电放电抗扰性（ESD）

EN61000-4-2，B判据

接触放电：6kV；空气放电：8kV

电快速脉冲群抗扰性（EFT）

EN61000-4-4，B判据

交流电源口±2kV，直流电源口±2kV，信号口±1kV

辐射抗扰性（RS）

EN61000-4-3，A判据

10V/m

传导抗扰性（CS）

EN61000-4-6，A判据

交直流电源口满足10V的指标要求，信号口满足3V指标要求

浪涌抗扰性（SURGE）

EN61000-4-5，B判据

• 交流电源端口：差模±2kV，共模±4kV，8/20μs

• 直流电源端口：差模±2kV，共模±4kV，8/20μs

• 信号端口：差模0.5kV，共模1kV，8/20μs

电源跌落抗扰度（DIP）

满足EN61000-4-11标准要求

电源柜

HXC150S

（1、2），（7、8），（9、10）

不涉及

TEC

（1、2），（3、4），（15、16）

不涉及

设备柜

HXC150S

（1、2），（7、8），（9、10）

（3、4）

AH1500

（1、2），（3、4），（5、6），（7、8），（9、10）

（3、4）

电池柜

TEC

（1、2），（3、4），（13、14），（15、16）

（3、4）

PC300D

（1、2），（3、4），（5、6），（7、8），（9、10），（13、14），（15、16）

（3、4）

HXC150S

内循环风扇

4

外循环风扇

6

TEC

内循环风扇

4

外循环风扇

3

1

防雷器的视窗是否变红

• 红色：已经损坏，电压浪涌或打雷

• 绿色：正常

更换防雷器

2

防雷器空开状态

• 空开OFF：电压浪涌或打雷

• 空开ON：正常

1. 空开损坏，则更换空开

2. 确认防雷器无损坏，然后将空开置于ON状态

3

交流输入电压是否欠压

• 交流输入线缆压降过大

• 交流输入线缆存在接触不良现象

• 市电电压偏低

1. 减小交流输入线缆走线长度或加粗线缆

2. 紧固交流输入线缆的连接

3. 向供电部门反馈电压状况

4

交流输入电压是否过压

市电电压偏高

向供电部门反馈电压状况

5

交流输入电压是否缺相

• 交流输入线缆存在接触不良、断路或线缆损坏现象

• 市电故障

1. 检查线缆状况并整修

2. 向供电部门反馈缺相状况

6

直流输出空开是否处在OFF状态，熔丝是否熔断

• 负载过流

• 负载短路

检查负载是否存在过载或短路现象，排除负载故障后将空开置于ON或更换熔丝。

7

测量直流母排电压是否过压

整流模块异常

更换异常的整流模块

8

测量直流母排电压是否欠压

• 交流停电

• 系统过载

• 整流模块异常

1. 恢复交流供电

2. 检查负载状况并排查故障

3. 更换异常的整流模块

9

测量直流母排的温度是否过高（大于95℃，室温环境下）

• 直流母排连接松动或接触不良

• 系统过载

1. 检查并紧固机柜母排连接

2. 检查负载状况并排查故障

1

检查绿色指示灯的状态（正常：常亮）

常灭：

• 无交流输入

• 整流模块故障

1. 检查整流模块的交流输入状况

2. 更换整流模块

2

检查黄色指示灯的状态（正常：常灭）

常亮：

• 环境温度过高预告警

• 环境温度过高或过低，整流模块关机保护

• 交流输入电压过/欠压保护

• 整流模块休眠关机

1. 检查环境温度状态并清理机柜风道

2. 排查室内温控系统故障

3. 检查交流输入电压状况

4. 整流模块休眠，无需处理

闪烁：

• 整流模块通信失败

• 整流模块故障

1. 检查整流模块的通信线缆连接状况

2. 更换整流模块

3

检查红色指示灯的状态（正常：常灭）

常亮：

• 输出过压锁死

• 整流模块故障

1. 检查机柜是否接入了电压过高（大于58.5V DC）的外部直流电源

2. 检查整流模块的输出电压是否过高（大于58.5V DC）

3. 更换整流模块

1

检查监控绿色指示灯状态

• 常灭：无直流输入

• 常灭：监控故障

1. 检查直流输入线缆连接状况

2. 检查通信线缆连接状况

3. 更换监控

2

检查监控红色指示灯状态

• 常亮：存在紧急告警或重要告警

• 常亮：监控故障

1. 根据告警，检查相关部件

2. 更换监控

3

检查LCD显示状态

• LCD连接松动

• 监控故障

1. 检查LCD线缆连接状况

2. 更换监控

4

检查监控是否能与网管通信

• 通信线缆松开

• 网络参数设置错误

1. 检查通信线缆连接状况

2. 检查网络参数，如果参数错误，重新设置网络参数

1

检查监控显示的电池容量、组数是否与现场的电池容量、组数一致

• 参数设置错误

• 电池整改

重新设置电池参数

2

检查“电池均充限流系数”（通常为“0.15C10”，用户可以根据实际需求调整）

-

根据用户实际需求调整，若用户无特别要求，保持“0.15C10”

3

检查监控显示的电池温度与实际温度是否一致

• 电池温度传感器故障

• 监控故障

1. 更换电池温度传感器

2. 更换监控

4

检查监控显示的总负载电流与钳流表测出的实际电流是否一致

• 电流检测线缆松动

• 监控故障

1. 检查电流检测线缆连接状况

2. 更换监控

5

检查监控显示的电池充电电流与钳流表测出的实际电流是否一致

• 电流检测线缆松动

• 监控故障

1. 检查电流检测线缆连接状况

2. 更换监控

6

检查监控显示的直流输出电压与直流母排电压的差值（要求差值小于0.5V DC）

• 机柜母排、线缆连接松动或接触不良

• 监控故障

1. 检查并紧固机柜母排连接、线缆连接

2. 更换监控

1

信号线和电源线是否已经分开捆绑

安装不规范

整改线缆，分开绑扎信号线和电源线

2

线缆与直流负母排、熔丝、分流器之间的距离是否大于20mm

安装不规范

整改线缆，确保安全距离

3

所有线缆是否捆扎良好

安装不规范

重新绑扎好线缆

4

柜内接地排是否已经牢固连接到站点或机房地网

安装不规范

将柜内接地排连接到站点或机房地网

5

接地线是否存在生锈现象

自然腐蚀

更换生锈线缆

6

直流RTN+母排是否已经接地

安装不规范

连接RTN+母排的地线

7

线缆是否存在局部过热和老化现象

• 线缆过细

• 安装不规范

更换线缆，优化走线路径

8

线缆是否存在被金属件挤压变形现象

安装不规范

更换线缆，优化走线路径

9

整流模块出风口是否有其它线缆经过

安装不规范

整改线缆，以免线缆受热老化

10

配电接线是否都采用了标准端子

安装不规范

整改线缆，采用标准端子压接后接入

11

线缆是否破损

安装不规范

使用绝缘胶带缠绕，进行绝缘防护
