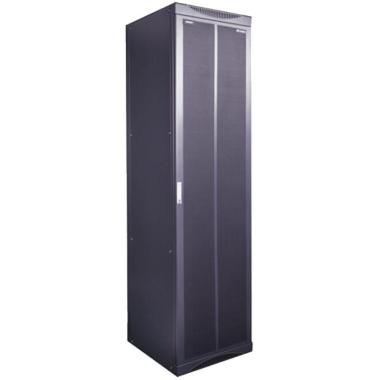

华为N66E（600x600x2200mm）网络波分传输机柜

一丶参数规格

二丶设备配置
机柜具体参数

机柜材质
N66E机柜由优质电镀锌板和冷轧钢板材通过焊接构成，内部材料防火性能符合UL（Underwriter Laboratories）标准。
布线方式
N66E机柜顶部和底部都留有过线孔，支持顶部出线和底部出线两种走线方式：
采用顶部出线时，外部线缆从机柜顶部进入机柜，具体的进线孔分布如下图所示。
采用底部出线时，外部线缆从机柜底部进入机柜。

N66E机柜后、前门和顶板上开有高密的通风孔，支持前进风、后出风、上出风的通风方式，具备良好的散热性能。

机柜防护
N66E机柜在防护方面做了以下处理：
设计时充分考虑了电磁兼容性问题，使机柜具有良好的电磁屏蔽性能。
机柜底板上的通风孔内衬防尘网，使机柜具备良好的防尘性能。
机柜各部件均良好接地，接地电阻不大于0.1欧姆。
ESD插孔
配戴防静电腕带时，防静电腕带的接口一端要插在ESD插孔中。ESD插孔位于N66E机柜中部，插孔下方有“ESD”标识

安装场景
N66E机柜有以下两种安装场景：
可在水泥地面上安装。
可在防静电地板上安装。在防静电地板上安装时，配用N6X系列支架。
机柜并柜
N66E机柜支持肩并肩并柜。并柜时顶部使用并柜连接板连接，如下图所示。并柜连接板为机柜自带的附件。

并柜示意图

三丶安装指南

设备运行环境正常是保证设备正常运行的前提。

华为N66E网络机柜简介（600x600x2200mm）,华为600x600x2200mm网络机柜,华为
电源线现场做线的情况下，除接线部分外，其他位置的电源线绝缘皮不可被割破，否则存在短路，引起人身伤害或火灾等事故。
线缆在高温环境下使用可能造成绝缘层老化、破损，线缆与功率铜排、分流器、熔丝、散热片等发热器件之间应保持足够距离。
信号线与大电流线或高压线应分开绑扎。
用户自备线缆应符合当地电缆法规要求。
机柜内出风口位置不允许有线缆经过。
如电缆的储存环境温度在零度以下，在进行敷设布放操作前，必须将电缆移置室温环境下储存24小时以上。

华为N66E网络机柜简介（600x600x2200mm）必须在室内使用，且需满足如下条件：
华为N66E网络机柜简介（600x600x2200mm）需要安装在干净整洁的、干燥的、通风良好的、温度可控的场所内。安装场所内严禁出现渗水、滴漏、结露现象。
安装场所内要做好防尘措施。室内灰尘落在机体上，可造成静电吸附，使金属接插件或金属接点接触不良，不但会影响交换机寿命，而且易造成交换机故障。
安装场所内的温度和湿度需保持在交换机可正常工作的温度和湿度范围内。交换机正常工作的温度范围和相对湿度范围。如果相对湿度大于70％，需加装除湿设备（如带除湿功能的空调、专用除湿机）等。
安装场所内避免有酸性、碱性或其他腐蚀性气体。
需避免华为N66E网络机柜简介（600x600x2200mm）受到阳光直射。
建议在华为N66E网络机柜简介（600x600x2200mm）四周留出空间以供后期安装交换机后散热，两侧及后侧均留出70mm～90mm的空间。
