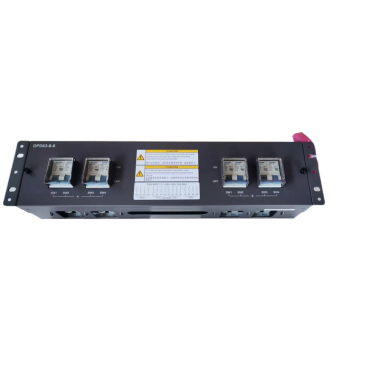

华为DPD63-8-8直流配电盒 19英寸机柜开关配电单元

PDU (DPD63-8-8)分为A、B两部分，互为备份。A、B部分各接入4路-48V/-60V电源；对外各提供4路电源输出接口，给机柜内部的设备供电。

在PDU (DPD63-8-8)的电源输入区，根据机房供电设备提供的电流不同，

PDU (DPD63-8-8)典型配置

序号	输入电流	输出电流	空气开关规格	短接铜排和横连短接铜片的配置
1	8 x 63A	8 x 63A	8 x 63A	无


PDU（DPD63-8-8）由以下部分组成：

电源输入区：用于连接外部电源线，接入外部电源。

电源输入区（正极）：A、B部分各有4个输入电缆端子座，用来连接外部电源线正极。从左至右，端子依次标识为RTN(+) A1～RTN(+) A4，RTN(+) B1～RTN(+) B4。
电源输入区（负极）：A、B部分各有4个输入电缆端子座，用来连接外部电源线负极，从左至右，端子依次标识为INPUT A A1(-)～A4(-)，INPUT B B1(-) ～B4(-)。

电源输出区：用于连接设备电源线，为设备供电。

电源输出区（正极）：A、B部分各有4个输出电缆端子座，用于连接设备电源线正极。从左至右，端子依次标识为RTN(+) A1～RTN(+) A4，RTN(+) B1～RTN(+) B4。
电源输出区（负极）：A、B部分各有4个输出电缆端子座，用于连接设备电源线负极。从左至右，端子依次标识为OUTPUT A A1(-)～A4(-)，OUTPUT B B1(-) ～B4(-)。

电源开关：直流配电盒A、B部分各有4个电源输出开关，与其上方的输出电缆端子座一一对应，控制对机柜中各设备的供电。

DPD63-8-8内部接线图
