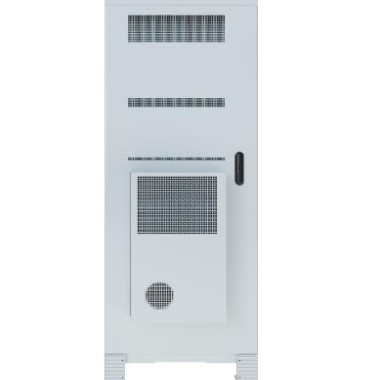

系统

尺寸 (W × D × H)

750 mm × 885 mm × 2000 mm (包含底座和机柜其他部件)

底座 (W × D × H)

750 mm × 750 mm × 150 mm

重量

<320 kg (不包含整流模块，电池和其他可选部件)

安装方式

落地安装

走线方式

底部走线

维护方式

前、后维护

机柜材料

柜门、内部支架、柜顶：钢；底座：SMC；机柜侧壁：夹芯板；机柜立柱：铝

机柜颜色

亮灰色: RAL 7035

接地排

7 × M6, 1 × M8

走线孔

8 x 43 mm 直径走线孔

EMC

EN 300386 Class A

设备舱

内部设备空间

10 U, 19英寸机架（根据实际配置）

防护等级

IP55 (EN 60529)

制冷方式

热交换 HEX100, 150W/K

电池舱

内机架&空间

NA

电池类型

最大3组 ESM-48100A3；或

最大5组 ESM-48100A6 / ESM-48100B1 / ESM-48100B2 / ESM-48150B1

防护等级

IP55 (EN 60529)

制冷方式

PC1500D-1，直流空调（制冷量1500W, L35/L35）

电源

电源型号

DCDU-400AN5

输入

交流输入

200-240/346-415 Vac, 三相, 50/60 Hz

DC1输入

-42 Vdc ~ -58 Vdc, max. 300 A

输出

电压

-42 Vdc ~ -58 Vdc

功率

Max. 24 kW (400 A)

AC输出

/

电池支路

2 × 250 A 熔丝

LLVD支路

2 × 80 A MCB, 2 ×63A MCB (LLVD1)

BLVD支路

1 × 63 A MCB, 4 × 32 A MCB, 2 × 16 A MCB (LLVD2)

SPD

交流输入

Class B, 30/60 kA (8/20 μs)

直流输出

10/20 kA (8/20 μs)

信号输入&输出

6 DI, 2 AI, 1 SMOKE, 1 TEM_HUM, 1 WATER, 8 DO

噪音

≤ 65 dB(A) @ 1.5 m，GR487，45℃

环境

工作温度

0 ℃ ~ +45 ℃ + 太阳辐射 （配置预热盒时，支持-20℃）

存储温度

-40 ℃ ~ +70 ℃

相对湿度

5% ~ 95% (无凝露)

海拔

0 ~ 4000 m (2000~4000 m，每升高200m降额1℃)
