华为ICC710-HA1H-C5室外一体化机柜参数，华为户外基站综合柜，华为通信电源
PowerCube 1000 先进混合供电
![CFLG{[RJGHX{U}V3{]DB$YT.png](https://aimg8.dlssyht.cn/u/2018760/ueditor/image/1010/2018760/1618802705420339.png "1618802705420339.png")

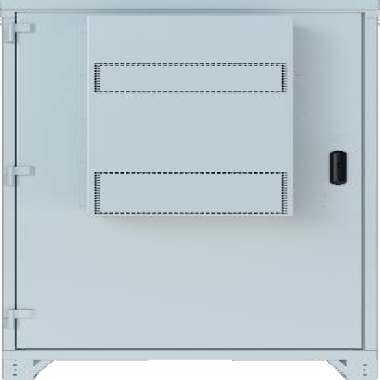

ICC710-HA1H-C5
产品介绍：
ICC710-HA1H-C5室外机柜，可用于先进混电方案（先进光混/油 混/电混场景），机柜集成了设备的热交换温控系统和电池的空调 制冷系统。系统配置统一智能电源DCDU-600AN1，最大36kW容 量。支持4组ESM-48100A6和1组 FCB-A混搭使用，或4组ESM- 48100B1和1组 FCB-A混搭使用。设备舱支持19英寸设备安装。
华为ICC710-HA1H-C5户外机柜，华为ICC710-HA1H-C5室外机柜，华为ICC710一体化机柜
产品特性：
高功率密度 功率高达36kW，仅5U高
统一智能电源 创新的架构设计，支持多种能源输入（太阳能、市电或油机）,多 制式输出(AC:220V, DC:12/24/36/48/57V), 支持多种业务场景 AI 协同 iGrid/iDiesel/iSolar 智能系统调度提升系统效率和可靠性
智能负载管理 使能精准计量&设备级精准备电
智能升压 与BoostLi协同，支持 -57VDC 恒压输出，满足网络演进需求
智能站点 在线远程运维，减少上站和运维费用
华为ICC710-HA1H-C5户外机柜，华为ICC710-HA1H-C5室外机柜，华为ICC710一体化机柜
产品参数：
产品类型 | ICC710-HA1H-C5 |
系统 | 尺寸 (W × D × H) | 900 mm × 1285 mm × 1925 mm (包含底座和机柜其他部件) |
900 mm × 950 mm × 1925 mm (不含底座和机柜其他部件) |
重量 | <320 kg (不包含整流模块，电池和其他可选部件) |
安装方式 | 落地安装 |
走线方式 | 底部走线 |
维护方式 | 前、后维护 |
机柜材料 | 柜门、内部支架、柜顶和底座：钢；机柜侧壁：夹芯板；机柜立柱：铝 |
机柜颜色 | 亮灰色: RAL 7035 |
接地排 | 7 × M6, 1 × M8 |
走线孔 | 机柜底座进线孔，直径12 x 46 mm |
安全 | IEC60950 |
EMC | EN 300386 Class A |
设备舱 | 内部设备空间 | 13 U, 19英寸机架（根据实际配置） |
防护等级 | IP55 (EN 60529) |
制冷方式 | 热交换 HEX100, 150W/K |
电池舱 | 内机架&空间 | NA |
电池类型 | 4 组 x ESM-48100A6 + 1 组 x FCB-A 4 组 x ESM-48100B1 + 1 组 x FCB-A |
防护等级 | IP55 (EN 60529) |
制冷方式 | PC1500D-1，直流空调（制冷量1500W, L35/L35） |
电源 | 电源型号 | DCDU-600AN1 |
输入 | 交流输入 | 三相：200-240/346-415 Vac, 单相：200 Vac to 240 Vac, 双火线：200 Vac to 240 Vac |
频率 | 50/60 Hz |
输出 | 电压 | 普通模式：-42VDC ~ -58VDC，额定值：-53.5VDC 支持57VDC恒压（需配合BoostLi锂电池使用） |
功率 | Max. 36kW （600A），三相 Max. 18kW，单相 Max. 18kW，双火 |
电池支路 | 6 × 125 A MCB |
直流配电 | LLVD1: 2 × 125 A MCB, 3 ×63A MCB LLVD2: 2 × 63 A MCB, 2 × 32 A MCB, 2 × 16 A MCB |
其他能源输入 | 300A, -42Vdc to -58Vdc |
SPD | 交流输入 | Class B, 30/60 kA (8/20 μs) |
直流输出 | 10/20 kA (8/20 μs) |
环境 | 工作温度 | 0 ℃ ~ +45 ℃ + 太阳辐射 （配置预热盒时，支持-20℃） |
存储温度 | -40 ℃ ~ +70 ℃ |
相对湿度 | 5% ~ 95% (无凝露) |
海拔 | 0 ~ 4000 m (2000~4000 m，每升高200m降额1℃) |
