ETP48200-C5B7、ETP48200-C5B8是盒式电源系统，给–48V DC系列的通信设备供电。ETP48200-C5B7满配输出电流为180A，ETP48200-C5B8满配输出电流为120A。

系统特点电压范围宽 160V AC～280V AC完善的电池管理功能网络化设计，提供一路 COM 接口、一路 RS485/RS232 接口支持华为网管协议和电总协议，可与华为 NetEco 网管、M2000 网管或第三方网管通信，组网灵活，可实现远程管理，无人值守支持 LCD 界面显示、按键操作支持整流模块热插拔整流模块功率因数值达 0.99工作原理电源系统工作原理示意图如图 2-1 所示，交流电通过交流配电单元进入整流模块，整流模块将交流电转成–48V 直流电，由直流配电单元给多路负载供电。交流电供应正常的情况下，整流模块除了给直流负载供电外，还为电池提供充电电流。当交流电断电时，整流模块停止工作，由电池给直流负载供电。交流电恢复后，整流模块重新给直流负载供电，并对电池进行充电，补充消耗的电量。监控单元实时监控电源系统各部件的运行状态，并进行相应的智能控制，如有异常，及时上报告警信号。系统配置ETP48200-C5B7、ETP48200-C5B8 系统配置见表 2-1。表2-1 ETP48200-C5B7、ETP48200-C5B8 系统配置

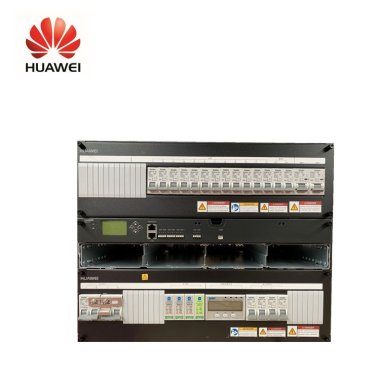

外观介绍ETP48200-C5B7、ETP48200-C5B8 的外观介绍如图 3-1 所示。图3-1 ETP48200-C5B7、ETP48200-C5B8 外观介绍（1）直流配电单元（2）SMU06C1（3）整流模块安装空间（4）接地螺丝（5）交流配电单元

说明插框出厂时，RTN+母排已默认与插框 PE 短接。

配电单元ETP48200-C5B7、ETP48200-C5B8 直流配电单元如图 3-2 所示，交流配电单元如图 3-3所示，配电规格如表 3-1 所示。

项目	ETP48200-C5B7	ETP48200-C5B8
输入制式	两路220V AC单相交流输入

说明电源使用时需注意电源所带负载功耗不能超过交流空开所能支持的输入功率，否则交流空开有脱扣风险，若确有需求，则需要将交流输入空开替换成合适的较大通流能力的空开。
