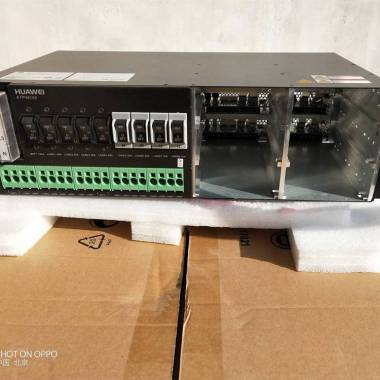

华为ETP48150A3全新嵌入式直流48V150A通信开关电源

　　ETP48150-A3嵌入式直流电源系统，实现交流输入转换为稳 定的48V直流输出，可兼容15A、30A整流模块，输出电 流为150A。各功能单元采用标准化尺寸设计，支持热插拔， 系统高度3U，支持标准19英寸机架或嵌入式机柜等多种安装 方式。系统可适应宽范围交流输入，具备智能化蓄电池管理、 远程监控等功能。

　　尺寸（宽 × 深 × 高） 482.6 mm（含挂耳）× 255 mm × 130.5 mm

　　重量 ≤ 15 kg（不含整流模块）

　　温控方式 自然散热

　　安装方式 19英寸机架或者嵌入式机柜安装

　　走线方式 前进前出

　　维护模式 前维护

　　防护等级 IP20

　　交流配电

　　输入制式 220/380 Vac 三相，兼容220 Vac单相，110 Vac双火线

　　输入电压 85–300 Vac，额定电压：220 Vac

　　频率 45–66 Hz，额定频率：50/60 Hz

　　输入空开

　　交流输出

　　直流配电

　　输出电压 42–58 Vdc，额定电压：53.5 Vdc

　　容量 8 kW

　　电池空开 1 × 100 A/1P

　　负载下电 2 × 12 A/1P, 2 × 20 A/1P, 4 × 40 A/1P

　　电池下电

　　整流模块

　　类型 R4830G1 R4830N2 R4815G1 R4815N1

　　额定功率

　　1600 W (176–300 Vac)

　　1740 W (176–300 Vac)

　　870 W (176–300 Vac)

　　1000 W (176–300 Vac)

　　尺寸（宽 × 深 × 高） 95.5 mm × 208 mm × 40.8 mm

　　效率 > 96% > 94% > 96% > 94%

　　监控模块

　　类型 SMU01A SMU01B SMU01C

　　通信端口

　　RS232, RS485, FE

　　RS232,RS485

　　环境

　　工作温度

　　–40℃ ~ +70℃ （如果在2000~4000米海拔下使用，工作温度有降额，每升高200米降低1℃）

　　存储温度 –40% ~ +70%

　　相对湿度 5% – 95%（无凝露）

　　高度 0 – 4000 m

　　优势： 85 ～300Vac 超宽交流电压输入范围 ；整流模块工作温度范围：-40～+75℃ ；电源模块支持热插拔，安装维护便利； 标准安装结构设计，通用性强 ；电源结构紧凑，节省空间，节省安装成本 ；高效整流模块效率96%以上，节能减排； 完善的模块休眠功能，进一步提高系统效率 ；智能化蓄电池管理和电池保护，延长电池使用寿命 ； 支持环境监控，可通过干接点、串口或网络接口实现远程管理；

　　ETP48150-A3 嵌入式电源系统，实现交流输入转换为稳定的48V 直流输出，可兼容15A 、30A 整流模块。各功能单元采用标准化尺寸设计，支持热插拔，系统高度3U ，支持标准19 英寸机架或嵌入式机柜等多种安装方式。系统可适应宽范围交流输入，具备智能化蓄电池管理、远程管理等功能。

　　二．产品特点

　　85 ～300VAC 超宽交流电压输入范围

　　整流模块工作温度范围达-40 ～+75 ℃

　　支持热插拔技术，安装维护便利

　　标准安装结构设计，通用性强

　　电源结构紧凑，节省空间，节省安装成本

　　高效整流模块效率96% 以上，节能减排

　　完善的模块休眠功能，进一步提高系统效率

　　智能化蓄电池管理和电池保护，延长电池使用寿命

　　支持环境监控，可通过干接点、串口或网络接口实现远程管理
