W0PSA5000/PAC-500WA-BE（500W交流PoE电源模块）
W0PSA5000/PAC-500WA-BE（500W交流PoE电源模块）简介；
配套关系
表5-21提供了500W交流PoE电源模块与设备的配套关系。
表5-21 500W交流PoE电源模块配套关系表
电源模块名称 | 支持的设备 |
|---|
W0PSA5000（紫灰） | S5700-28C-PWR-EI、S5700-52C-PWR-EI、S5700-28C-PWR-SI、S5700-52C-PWR-SI、S5700-24TP-PWR-SI、S5700-48TP-PWR-SI、S5710-28C-PWR-LI、S5710-52C-PWR-LI |
PAC-500WA-BE（黑） | S5720-28X-PWR-SI-AC、S5720-28X-PWR-SI-DC、S5720-52X-PWR-SI-AC、S5720-52X-PWR-SI-DC、S5720-36C-PWR-EI-AC、S5720-36C-PWR-EI-DC、S5720-56C-PWR-EI-DC、S5720-56C-PWR-EI-AC、S5730-48C-PWR-SI-AC、S5730S-48C-PWR-EI、S5730-68C-PWR-SI-AC、S5730-68C-PWR-SI、S5730S-68C-PWR-EI、S5730-36C-PWH-HI、S5730-44C-PWH-HI、S5730-60C-PWH-HI、S5730-68C-PWH-HI |
功能
500W交流PoE电源模块具有如表5-22所示的功能。
表5-22 500W交流PoE电源模块的功能
功能项目 | 说明 |
|---|
PoE供电功能 | 支持802.3af标准和802.3at标准，解决不同厂家设备远端供电问题。其中，802.3af标准支持15.4W的供电能力，802.3at标准支持30W的供电能力。 |
输入保护功能 | 具有输入过流保护、输入欠压保护功能。 |
输出保护功能 | 具有输出过压保护、输出过流保护、输出欠压保护、输出短路保护等功能。 |
过温保护 | - |
防雷保护 | - |
热插拔 | 支持 |
当电源模块因温度过高而使其进入过温保护状态时，请采取降温措施，当温度降低后，电源模块将自动恢复正常工作。

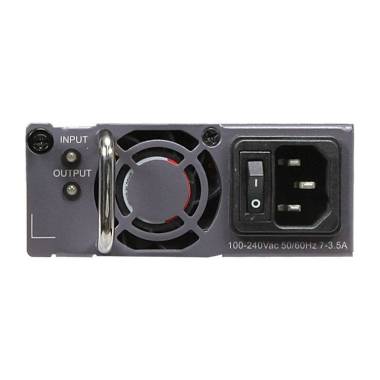

面板说明
500W交流PoE电源模块的面板指示灯说明如表5-23所示。
表5-23 500W交流PoE电源模块的面板指示灯说明
指示灯 | 颜色 | 指示灯状态及含义 |
|---|
INPUT | - | 常灭：表示交流电源模块无电流输入。 |
绿色 | 常亮：表示交流电源输入正常。 |
红色 | 常亮：表示交流电源输入异常（欠压或过压）。 |
OUTPUT | - | 常灭：表示交流电源模块无电流输出。 |
绿色 | 常亮：表示交流电源输出正常。 |
红色 | 常亮：表示交流电源输出异常 |
规格参数
500W交流PoE电源模块的规格参数如表5-24所示。
表5-24 500W交流PoE电源模块的规格参数
描述 | 参数 |
|---|
外形尺寸（宽×深×高） | 100mm×205mm×40mm |
重量 | 1.06kg |
额定输入电压范围 | 100V AC～240V AC；50/60Hz |
输入电压范围 | 90V AC～264V AC；47Hz～63Hz |
输入电流 | 7A～3.5A |
输出电流 | |
输出功率 | +12V：120W -53.5V：380W（PoE：369.6W）
|
部件编码 | W0PSA5000：02130879 PAC-500WA-BE：02311BXV |
