华为TP48400B-N20B3室内电源机柜，华为直流配电柜

华为TP48400B-N20B3智能配电柜，华为整流电源机柜，华为通信电源机柜

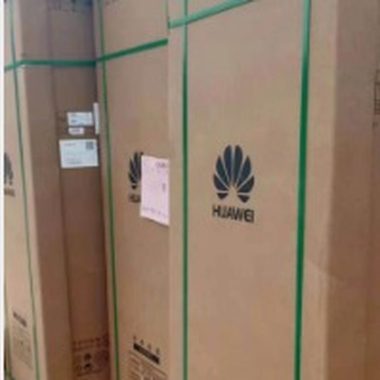

【全新原包】华为TP48400B-N20B3室内电源机柜，华为直流配电柜

简介：TP48400B是华为公司研发的一种AC/DC室内一体化-48V直流电源系统， 输 出容量为400A。系统 可配置8个1U 48V/50A 整流模块/太阳能供电模 块，并可内置4组12V铅酸蓄电池，广泛应用于接入层、汇聚层

优势： 可集成太阳能供电模块，有效利用太阳能，减少电网使用，节能减排  1U整流模块：高密度（42.7W/inch3）、 率 gt;96%）， 高温下可靠输出 （55℃以下输出不降额）  高集成收容：可内置4组电池，有效利用机房面积  支持高温电池接入，完善的电池管理功能，有效节省整体站点空调能耗  电池防反接设计，有效避免因电池接反带来的安全和设备损坏危险  支持5路模拟量和9路开关量输入，8路干接点输出，节省环境采集器开支  可通过华为主设备实现带内传输组网，节省传输资源，提高电源网管可靠性

规格：

基本指标

尺寸 600mm（宽）×600mm（深）×2000mm（高） 重量 ≤100kg（不含整流模块与蓄电池） 制冷方式 自然散热 安装方式 防静电地板安装，地面安装 走线方式 上进线，上出线 维护方式 前操作、前维护，支持靠墙（离墙壁距离≥100mm） 保护等级 IP20 电池空间 32U（4组×150Ah）

交流配电

输入模式 220/380V三相四线 输入电压 85VAC～300VAC（相电压） 输入频率 45~66Hz，额定值：50Hz/60Hz 输入方式 空开：1×63A/3P 交流防雷 20kA/40kA，8/20μs

直流配电

PVDU输入（太阳能模式下 配置） 空开：4×63A/1P 输出电压 -42~-58VDC，额定值：-53.5VDC 容量 24kW（8×3000W） 电池支路空开 4×125A/1P 一次下电空开 2×100A/1P，2×63A/1P，4×32A/1P，2×16A/1P 二次下电空开 4×63A/1P，2×16A/1P，2×10A/1P 直流防雷 10kA/20kA，8/20μs

整流模块PSU /太阳能模块SSU

额定功率 3000W 效率 PSU gt;96% SSU：高达98.5% 工作温度 -40℃~+75℃  尺寸 105mm（宽）×281mm（深）×40.8mm（高） 重量 ≤2kg

监控模块

信号输入 5路模拟量（电池温度，环境温度，环境湿度，温度1，温度2） 9路开关量（水浸，烟感，门磁，6路公共输入） 告警输出 8路干接点 通信端口 RS232，RS485，FE 储存能力 50000条历史告警记录 显示模式 LCD

环境指标

工作温度 -10℃~+45℃（包含内置电池） 储存温度 -40℃~+70℃ 工作湿度 5%~95%（无凝露） 工作海拔 0~4000米
