详细说明

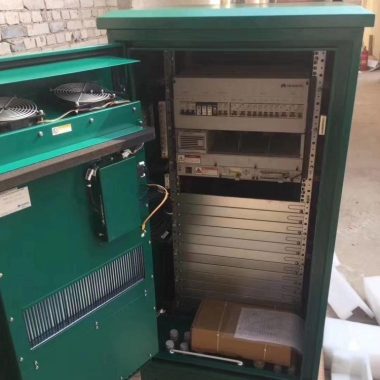

　　华为TP48200A室外基站电源柜

　　系统参数

　　尺寸1500mm (高) ×650mm (宽) ×650mm (深) (不含底座)

　　重量＜120Kg (不包括整流模块和电池)

　　额定容量200A

　　温控方式设备舱热交换，电池舱直通风设备舱直通风，电池舱直通风

　　维护方式前维护，支持模块更换

　　走线方式机柜底部，下进下出

　　防护等级设备舱：IP55，电池舱：IP45 设备舱：IP55，电池舱：IP55

　　华为tp48200A环境参数

　　运行环境温度-10~+45oC -40~+45oC -10~+45oC

　　运行环境湿度5%~95% (无凝露)

　　海拔0~4000mm范围，每升高200m，温度指标下降1oC)

　　华为TP48200A交流配电

　　输入模式三相兼容单相

　　输入电压85~300VAC，额定：220VAC

　　输入频率45~65Hz，额定：50Hz/60Hz

　　输入配置1×63A/3PMCB

　　输出配置2×16AMCB

　　交流输入防雷C级防雷，标准雷击泄放电流：20kA，8/20μs 大雷击泄放电流：40kA，8/20μs

　　直流配电

　　输入电压42~58VDC，默认电压：53.5VDC

　　直流输出防雷差模：10kA，8/20μs；共模：20kA，8/20μs

　　额定输出功率11600W (标效模块W ( 模块)

　　电池支路2x125 MCB

　　BLVD 2×16A MCB

　　LLVD 2×63A，2×32A MCB

　　整流模块

　　效率高达97%

　　输入电压85~300VAC，额定：220VAC

　　监控单元

　　通信方式RSFE

　　传感器电池温度传感器、门磁、环境温湿度传感器、烟感、水浸、6路电池中点电压检测

　　干结点告警8路，告警信号可配置

　　开关量检测8路，1路交流防雷器告警检测，1路直流防雷器告警检测，6路备用

　　类型TP48200E-H09A1 TP48200E-D09A1 TBC300A-DCA1 TBC300A-TCA1

　　系统参数

　　尺寸900mm (高) ×650mm (宽) ×650mm (深) (不含底座)

　　重量＜70Kg ( 不含整流模块、电池 )

　　额定容量200A 2组150AH电池

　　温控方式热交换直通风直通风TEC

　　维护方式前维护，支持模块更换

　　走线方式机柜底部，下进下出

　　安装方式19英寸支架安装N/A

　　防护等级IP55 IP34 IP55

　　环境参数

　　环境运行温度-40~+45oC -10~+45oC

　　运行环境湿度5%~95% (无凝露)

　　海拔0~4000mm范围，每升高200m，温度指标下降1oC)

　　交流配电

　　输入模式三相兼容单相-48V

　　输入电压85~300VAC，额定：220VAC N/A

　　输入频率45~65Hz，额定：50Hz/60Hz N/A

　　输入配置1×63A/3P MCB N/A

　　输出配置2×16A MCB N/A

　　交流输入防雷华为TP48200A室外一体化机柜

　　C级防雷，标准雷击泄放电流：20kA，8/20μs 大

　　雷击泄放电流：40kA，8/20μs

　　N/A

　　直流配电

　　输出电压42~58VDC，默认值：53.5VDC N/A

　　直流输出防雷差模：10kA，8/20μs；共模：20kA，8/20μs N/A

　　额定输出功率11600W (标效模块W ( 模块) N/A

　　电池支路2x125MCB N/A

　　BLVD 2×16A，1×10A MCB N/A

　　LLVD 2×63A，2×32A MCB N/A

　　整流模块

　　效率高达97% N/A

　　输入电压85~300VAC，额定：220VAC N/A

　　监控单元

　　通信方式RS485/RS232，FE RS485

　　传感器

　　电池温度传感器、门磁、环境温湿度传感器、烟

　　感、水浸、6路电池中点电压检测

　　烟感、水浸

　　干结点告警8路，告警信号可配置3路，内部温度，风扇告警，门磁
