华为开关电源ETP48400-C3B1嵌入式通信开关电源系统室外机柜专华为开关电源'嵌入式电源'通信电源'室内柜'室外柜

华为开关电源ETP48400-C3B1嵌入式通信开关电源系统室外机柜专华为开关电源'嵌入式电源'通信电源'室内柜'室外柜

华为开关电源ETP48400-C3B1嵌入式通信开关电源系统室外机柜专华为开关电源'嵌入式电源'通信电源'室内柜'室外柜简介;

品牌
Phoenix/菲尼克斯
调制方式
脉冲频率调制(PFM)式
晶体管连接方式
推挽式
输入电压
220VA-380VA
输出功率
5000W
产品认证
CCC
数量
5000
可售卖地
全国
类型
通信电源
型号
ETP48400-C3B1

电气原理图

图C-1 ETP48400-C3B1电气原理图

图C-2 ETP48400-C3B2电气原理图

产品介绍

  • 产品概述

  • 产品介绍

产品概述

ETP48400-C3B1,ETP48400-C3B2是嵌入式电源系统,将交流电转为直流电,支持-48V以及-57V恒压输出给通信设备供电。ETP48400-C3B1电源容量满足24KW,ETP48400-C3B2电源大容量满足18KW,适用于5G站点供电以及存量站点扩容改造场景。可选配智能配电单元DCDB48-200-16B,DCDB48-200-16B-XXX以及铅酸电池盒DCDB48-400-4C使用。

产品介绍

ETP48400-C3B1/ETP48400-C3B2

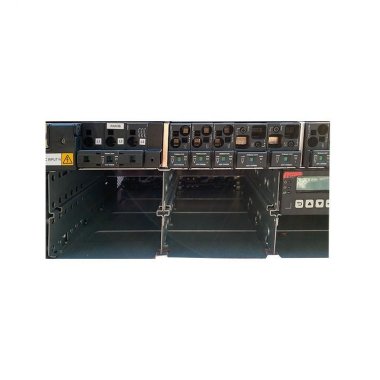

图2-1 ETP48400-C3B1外观

(1)接地螺丝

(2)交流输入模块

(3)LLVD配电

(4)监控模块SMU02C

(5)BLVD配电

(6)电池接线端口

(7)预留通信扩展模块CIM02C/通信扩展模块NIM01C3安装槽位

(8)用户接口模块UIM05B1

(9)整流模块安装空间

图2-2 ETP48400-C3B2外观

(1)接地螺丝

(2)交流输入模块

(3)LLVD配电

(4)监控模块SMU02C

(5)BLVD配电

(6)电池接线端口

(7)预留通信扩展模块CIM02C/通信扩展模块NIM01C3安装槽位

(8)用户接口模块UIM05B1

(9)整流模块安装空间

表2-1 系统配置

项目

ETP48400-C3B1

ETP48400-C3B2

交流输入制式

220/380V AC三相四线兼容220V AC单相

120/240V AC双火线

直流配电

  • LLVD配电:2×125 A,3×63A

  • BLVD配电:2×63A,2×32A,2×16A

防雷

  • 交流防雷:标称雷击放电电流30kA,8/20μs,正负各5次

  • 直流防雷:差模10kA,共模20kA,8/20μs

智能配电单元(可选)

图2-3 智能配电单元DCDB48-200-16B外观

(1)接地螺丝

(2)次要负载配电

(3)重要负载配电

(4)通信模块DMU02C1

(5)直流输入接口


图2-4 智能配电单元DCDB48-200-16B-XXX外观

(1)接地螺丝

(2)次要负载配电

(3)重要负载配电

(4)通信模块DMU02C1

(5)直流输入接口


图2-5 DMU02C1面板

(1)运行指示灯

(2)告警指示灯

(3)RS485通信接口

表2-2 指示灯说明

名称

颜色

状态

描述

运行指示灯

绿色

DMU故障或无直流输入。

慢闪(0.5Hz)

通信正常。

快闪(4Hz)

通信失败。

告警指示灯

红色

无告警。

常亮

有告警产生。

表2-3 通信接口说明

接口

通信参数

通信协议

COM1/COM2

波特率:9600 bit/s

Modbus协议

说明:

上述接口都受到安全机制的保护。

图2-6 通信接口引脚

表2-4 RS485接口引脚定义

引脚

信号

描述

1

TX+

RS485发送数据

2

TX-

4

RX+

RS485接收数据

5

RX-

3, 6, 7, 8

N/A

图2-7 拨码开关

  • 当多个DCDB48-200-16B级联时,需要设置DMU02C1的地址拨码。

  • 如果只安装了一个DCDB48-200-16B,则不需要设置DMU02C1的地址拨码。

表2-5 拨码定义

框地址

pin1

pin2

1

OFF

OFF

2

OFF

ON

3

ON

OFF

4

ON

ON

说明:

  • 如果是1个接触器+1个分流器的场景时,例如DCDB48-200-16B-4731,pin3设置为OFF、pin4设置为OFF。

  • 如果是2个接触器+1个分流器的场景时,例如DCDB48-200-16B-4731-008,pin3设置为OFF,pin4设置为ON。

表2-6 智能配电单元DCDB配置

项目

DCDB48-200-16B

DCDB48-200-16B-XXX

输入电压

40V DC~60V DC

输入总电流

200Amax

直流配电

  • BLVD配电: 16A/1P×2,20A/1P×2,32A/1P×2

  • LLVD配电:32A/1P×4,63A/1P×6

最大支持16路空开:

  • 重要负载:可配置 16A、20A、32A、40A、63A空开共6路

  • 次要负载配置一:可配置16A、20A、32A、40A、63A空开共10路

  • 次要负载配置二:可配置16A、20A、32A、40A、63A空开共7路,80A、100A、125A空开共2路

尺寸(高×宽×深)

43.6mm×482.6mm×255mm

重量

≤10kg

安装方式

19英寸机架安装

进出线方式

前进前出线

维护方式

前维护

铅酸电池盒(可选)

图2-8 铅酸电池盒DCDB48-400-4C外观

(1)接地螺丝

(2)电池空开状态检测接口

(3)电池配电

(4)预留电池配电安装位置

(5)直流输入接口


表2-7 DCDB48-400-4C配置

项目

说明

输入电压

40V DC~60V DC

输入总电流

400Amax

直流配电

125A/1P×4

尺寸(高×宽×深)

43.6mm×482.6mm×180mm

重量

≤4kg

安装方式

19英寸机架安装

进出线方式

前进前出线

维护方式

前维护

部件介绍

  • 监控模块SMU02C

  • 用户接口模块UIM05B1

  • 通信扩展模块NIM01C3(可选)

  • 通信扩展模块CIM02C

  • 整流模块

  • 数字温湿度传感器

监控模块SMU02C

图3-1 SMU02C外观

(1)SD卡槽

(2)运行指示灯

(3)次要告警指示灯

(4)重要告警指示灯

(5)按键

(6)USB接口(该端口支持安全保护机制)

(7)通信口RS485/RS232

(8)通信口FE

(9)通信口CAN

(10)液晶显示屏



指示灯

表3-1 指示灯说明

名称

颜色

状态

说明

运行指示灯

绿色

常灭

监控模块故障或无直流输入

慢闪(0.5Hz)

监控模块正常工作,与上位机通信正常

快闪(4Hz)

监控模块正常工作,与上位机通信不正常

次要告警指示灯

黄色

常灭

无次要告警和提示告警

常亮

有次要告警或提示告警

重要告警指示灯

红色

常灭

无紧急告警和重要告警

常亮

有紧急告警或重要告警

按键

表3-2 按键说明

按键标识

按键名称

说明

“上”

按“”或“”可以翻阅菜单或选择参数。

“下”

“返回”

按“”可退回上一级菜单并且不保存所设置菜单值。

“确认”

  • 在待机屏时,按“”可进入主菜单。

  • 在主菜单中按“”可进入下一级子菜单。

  • 在子菜单设置时按“”可以保存菜单选项值。

说明:

  • 30秒内无按键操作LCD背光灯关闭。

  • 1分钟内无按键操作需重新登录。

  • 设置参数时长按,参数值将快速增加或减小。

  • 同时按下并持续10s,可重启SMU。

  • 同时按下(或)并持续2s,可提高(或降低)LCD对比度。

SD卡槽

SD卡主要用于存储摄像头抓拍图片,最大支持32G容量。

USB接口

在USB接口中插入开站专用U盘,可进行快速开站,导入导出配置文件,导出运行日志和软件升级等操作。

通过USB接口安装专用WiFi模块后,可近端接入Web界面,方便操作。

非华为提供的WiFi模块,可能造成功能异常或数据丢失,由此带来的损失华为将不承担相应责任。

通信接口

表3-3 通信接口说明

通信接口

通信参数

通信协议

FE

10M/100M自适应

HTTPS协议、NetEco Bin协议、SNMP协议、TCP-Modbus协议

RS485/RS232

波特率:1200bit/s、

2400bit/s、4800bit/s、

9600bit/s、14400bit/s、

19200bit/s、115200bit/s

主从协议、电总协议、Modbus协议

CAN

波特率:125kbit/s

CAN协议

说明:

以上端口都支持安全保护机制。

图3-2 通信接口引脚定义

表3-4 FE引脚定义

引脚

信号

说明

1

TX+

FE发送数据

2

TX-

3

RX+

FE接收数据

6

RX-

4、5、7、8

-

表3-5 RS485/RS232引脚定义

引脚

信号

说明

1

TX+

RS485发送数据

2

TX-

4

RX+

RS485接收数据

5

RX-

3

RX232

RS232接收数据

7

TX232

RS232发送数据

6

PGND

地(PE)

8

-

表3-6 CAN引脚定义

引脚

信号

说明

1

RX+

RS485接收数据

2

RX-

3

-

4

TX+

RS485发送数据

5

TX-

6

-

7

CANH

CAN总线高电平

8

CANL

CAN总线低电平
