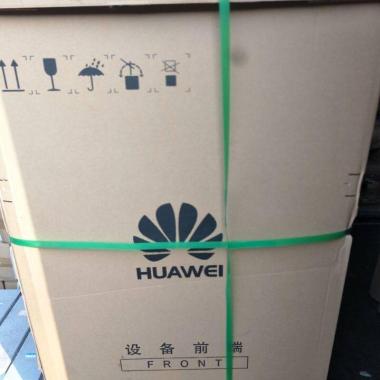

华为TP48200A室外全新直流48V200A通信开关电源

　　简介：TP48200A-HD15A1是华为公司研发的一款户外直流电源系统，设备舱采用热交换，电池仓采用直通风温控方式，配置48V/50A整流模块，总输出电流可达200A。系统具备交流输入宽范围适应能力，输出高效率，全方位防雷保护，完善的电池管理及温度控制等功能，系统满足C类环境应用要求，广泛应用于各种户外站点。

　　输入电压：85VAC-300VAC，额定220V

　　额定公路：3000W

　　工作湿度：-40-+75

　　储存：105mm*281mm*40.8mm

　　重量：2kg

　　技术参数：

　　重量 ≤120kg （丌含整流模块及电池） 制冷方式 设备舱：热交换 85W/K 电池舱：直通风（带加热盒） 安装方式 落地安装、楼顶安装、靠墙安装 走线方式 机柜底部，下进线，下出线 维护方式 前后操作、前后维护 噪声等级 满足GR487要求，噪声声压＜65dBA@1.5m 保护等级 设备舱：IP55，电池舱：IP44 电池空间 16U （2×150Ah） 用户空间 9U MTBF 200，000 hours

　　交流配电

　　输入模式 三相兼容单相 输入电压 85VAC-300VAC，额定220VAC 输入频率 45~66Hz，额定值: 50Hz/60Hz 输入方式 1×63A/3P空开 交流防雷 20kA/40kA 维护插座维护插座 交流输出 1×16A/1P，1×16A/1P（维护插座）

　　TB2pULFug0kpuFjSspdXXX4YXXa 2100922206

　　直流配电

　　输出电压 42~58VDC， 额定值: 53.5VDC 容量 12KW（4×3000W） 电池支路 2x63A/2P MCB 一次下电支路 2×63A MCB，2×32A MCB 二次下电支路 2×16A MCB 直流防雷 10kA/20kA， 8/20μs

　　整流器

　　输入电压 85VAC～300VAC，额定220V 额定功率 3000W 工作温度 -40℃~+75℃ 尺寸 105mm（宽）×281mm（深）×40.8mm（高） 重量 <2kg 功率因素 ≥0.99 THD ≤5%

　　控制器

　　TB2xYBIuCJjpuFjy0FdXXXmoFXa 2100922206

　　信号输入

　　3路模拟量 9路开关量 告警输出 8路干接点 通信端口 RS232， RS485 储存能力 历史告警丌小于1000条 显示模式 LCD

　　环境挃标

　　工作温度 -40℃~+45℃ （+太阳辐射） 储存温度 -40℃~+70℃ 工作湿度 5%~95%（无凝露） 工作海拔 0~4000米
