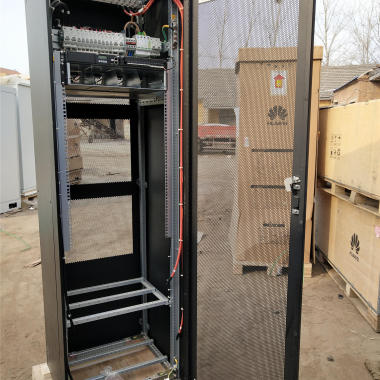

华为 TP48200B-L20B4 室内电源柜 通信电源柜 48v开关电源机柜

华为TP48200B通信电源柜 华为TP48200B

华为TP48200B通信电源柜 华为TP48200B

华为TP48200B通信电源柜 华为TP48200B

“华为TP48200B48V200A室内通信电源”参数说明

“华为TP48200B48V200A室内通信电源”详细介绍

室内电源

华为室内直流电源系统，可以为无线接入网站点、有线接入网站点、汇聚层机房和行业客户通信机房提供稳定可靠供电保障。华为室内电源系统采用一体化集成设计，系统采用业界效率**的98%整流模块，额定输出容量200A~600A。

简单、高效、可靠的智能室内供电方案

· 简单：单柜收容电源、电池与主设备，节省占地；集成多路动力环境监控接口，支持带内传输，节省投资，便于管理；

· 高效：系统采用业界效率**的98%整流模块 ，55oC输出不降额；可集成太阳能供电模块，有效利用太阳能，减少电网使用，节能减排；

· 可靠：电源系统55oC输出不降额、85~300V超宽工作电压范围、500V耐高压，适应各类恶劣电网场景；失效率远低于业界平均水平，节省维护成本 ；电子标签功能，便于资产管理及质量问题回溯。

· 设备配置室内电源包括必配的电源机柜和整流模块，还包括选配的电池、机柜外线缆和传感器等。

电源机柜：包括机柜内线缆、交流输入和直流输出配电单元与监控模块。

·

整流模块：根据不同需求，有经济配置与标准配置可选。由负载功率和电池**充电功率决定整流模块类型和数量。

·

电池：根据负载功率和备时时间要求选配电池。

·

机柜外线缆：包括交流线、电池线（TP48300B和TP48600B要配）和地线。具体的发货配置应该依据工堪数据。

·

传感器：根据需要选配。对TP48200B，包括电池温度、环境温湿度、门磁开关、烟感和水浸传感器；对于TP48300B和TP48600B，包括电池温度、烟感、环境温度传感器。

·

·

·

·

·

·

技术规格

·

·

“华为TP48200B48V200A室内通信电源”其他说明

华为TP48200B室内开关电源48v200A现货销售产品描述

说明

　　华为TP48200B室内电源48V200A参数报价

　　TP48200A-HD15A1技术参数：

　　简介：TP48200A-HD15A1是华为公司研发的一款户外直流电源系统，设备舱采用热交换，电池仓采用直通风温控方式，配置48V/50A整流模块，总输出电流可达200A。系统具备交流输入宽范围适应能力，输出高效率，*防雷保护，完善的电池管理及温度控制等功能，系统满足C类环境应用要求，广泛应用于各种户外站点。

　　输入电压：85VAC-300VAC，额定220V

　　额定公路：3000W

　　工作湿度：-40-+75

　　储存：105mm*281mm*40.8mm

　　重量：2kg

　　技术参数：

　　重量 ≤120kg （丌含整流模块及电池） 制冷方式 设备舱：热交换 85W/K 电池舱：直通风（带加热盒） 安装方式 落地安装、楼顶安装、靠墙安装 走线方式 机柜底部，下进线，下出线 维护方式 前后操作、前后维护 噪声等级 满足GR487要求，噪声声压＜65dBA@1.5m 保护等级 设备舱：IP55，电池舱：IP44 电池空间 16U （2×150Ah） 用户空间 9U MTBF 200，000 hours

　　交流配电

　　输入模式 三相兼容单相 输入电压 85VAC-300VAC，额定220VAC 输入频率 45~66Hz，额定值: 50Hz/60Hz 输入方式 1×63A/3P空开 交流防雷 20kA/40kA 维护插座 维护插座 交流输出 1×16A/1P，1×16A/1P（维护插座）

　　TB2pULFug0kpuFjSspdXXX4YXXa_!!2100922206

　　直流配电

　　输出电压 42~58VDC， 额定值: 53.5VDC 容量 12KW（4×3000W） 电池支路 2x63A/2P MCB 一次下电支路 2×63A MCB，2×32A MCB 二次下电支路 2×16A MCB 直流防雷 10kA/20kA， 8/20μs

　　整流器

　　输入电压 85VAC～300VAC，额定220V 额定功率 3000W 工作温度 -40℃~+75℃ 尺寸 105mm（宽）×281mm（深）×40.8mm（高） 重量 <2kg 功率因素 ≥0.99 THD ≤5%

　　控制器

　　TB2xYBIuCJjpuFjy0FdXXXmoFXa_!!2100922206

华为室外电源TP48200B产品性能说明TP48200A电源系列产品实现将220V交流输入电压转换为-48V直流电压，为站点设备供电；

　　针对室外应用场景，重点关注电源系统的安全防护、高效节能、稳定可靠及柔性集成等性能指标，旨在为室外站点设备提供专业的供电解决方案。

　　产品特点 85～300VAC超宽交流电压输入范围 高效整流模块效率大于96%，节能减排 完善的模块休眠功能，进一步提高系统效率

　　整流模块工作温度范围达-40～ 75℃，55℃输出不降额 整流模块MTBF>50万小时，可靠性高 支持热插拔技术，安装维护便利

　　智能化蓄电池管理和电池保护，延长电池使用寿命 支持电池防反接设计，有效避免因电池接反带来的安全和设备损坏危险

　　支持站点环境监控，可通过干接点、串口或网络接口实现远程管理 独立监控模块，LCD显示实现可视化监控

　　完备的故障保护和告警功能，信息存储容量大 电子标签功能，帮助实现设备存量管理

　　可通过华为主设备实现带内传输组网，节省传输资源，提高电源网管可靠性

　　一体化电源采用高集成化设计，可内置电池和主设备，支持室外站点快速部署 IP55高等级防护，环境适应能力强

　　风扇1 1备份，智能调速，节能降噪，提高系统使用寿命 多重防盗措施，保证设备安全运行

　　产品规格 类型 TP48200A-H15A3 TP48200A-H15A5 TP48200A-D15A1

　　系统参数 尺寸 1500mm（高）* 650mm（宽）* 650mm（深）（不含底座） 重量 ＜120Kg（不包括整流模块和电池）

　　额定容量 200A 温控方式 设备舱热交换，电池舱直通风 设备舱直通风，电池舱直通风 维护方式 前维护，支持模块更换

　　走线方式 机柜底部，下进下出 防护等价 设备舱：IP55，电池舱：IP45 设备舱：IP55，电池舱：IP55

　　环境参数 运行环境温度 -10~ 45oC -40~ 45oC -10~ 45oC 运行环境湿度 5%~95%（无凝露）

　　海拔 0~4000m（2000-4000m范围，每升高200m，温度指标下降1oC）

　　交流配电 输入模式 三相兼容单相 输入电压 85~300VAC，额定：220VAC 输入频率 45~65Hz，额定：50Hz/60Hz 输入配置 1×63A/3P MCB 输出配置 2 ×16A MCB 交流输入防雷 C级防雷，标准雷击泄放电流：20kA，8/20μs；雷击泄放电流：40kA，8/20μs 直流配电 输入电压 42~58VDC，默认电压：53.5VDC 直流输出防雷 差模：10kA，8/20μs；共模：20kA，8/20μs 额定输出功率 11600W（标效模块）/12000W（高效模块） 电池支路 2x125A MCB BLVD 2×16A MCB LLVD 2× 63A， 2×32A MCB

　　整流模块 效率 ＞96% 输入电压 85~300VAC，额定：220VAC

　　监控单元 通信 方式 RS485/232, FE 传感器 电池温度传感器，门磁、环境温湿度传感器、烟感、水浸、6路电池中点电压检测

　　干结点 告警 8路，告警信号可配置 开关量检测 8路，1路交流防雷器告警检测，1路直流防雷器告警检测，6路备用 设备配置 室外电源：包括机柜、整流模块、电池、传感器 电源机柜：室外电源机柜根据气候选择南方型北方型； 整流模块：由负载功率和电池充电功能决定的整流模块类型和数量； 传感器：必配门禁传感器，电池温度传感器；选配环境温湿度传感器、烟感、水浸等。

5G时代正在加速到来，新兴的业务模式使得站点能耗大幅增长，传统的通信电源捉襟见肘。面对新形势和新挑战，华为公司进行了行业深度调研和积极探索，率先推出5G电源全系列解决方案，覆盖各类5G站点和场景的供电问题，为通信能源产业的未来发展提供了有益的借鉴和经验积累。

5G时代正在加速向我们走来，一个全移动、全联接的智能社会蓝图正在一幕幕成为现实，自动驾驶、远程医疗、智慧城市、智慧农业、智能家居、物联网、酷炫的VR、一切都昭示着，5G将重塑我们生活的方方面面，我们所处的时代！

为满足5G时代网络容量增长的业务需求，5G单站点的功耗相比4G将大幅增长，同时大量的末梢站点将会被部署，网络站点数量大幅增加，整个网络的功耗将呈倍数增长，运营商面临市电、配电、备电、温控等容量不足的挑战。而未来5G站点多频化、高频化也将带来设备数量增加，维护难度及人力投入进一步增大，站点维护成本也将大幅提升。

传统电源无法满足5G快速、节能、低成本部署以及高效运维的需求，华为基于对5G网络的深刻理解，以“极简”、“智能”和“高效”为核心特性，5G Power创新性提出“一站一机柜”、“一频一刀片”、“智能协同”的*解决方案，助力5G网络更快、更省、更简单的部署。

华为认为，未来通信能源要向站点智能协同方向发展，应用AI新进技术从电源、站点、网络、业务层面，将所有设备进行端到端智能协同，提升能效，帮助运营商降低能源支出以及建设成本支出。相比传统产品方案单一的供备电功能, 5G Power:

1. 通过AI、智能锂电等新技术实现智能削峰、智能调压、智能温控、锂电铅酸智能混搭等新功能，实现不改市电、不换粗线、不增机柜;

2. 聚焦电源、功率核心，将电源功率密度提升4.5倍，并提供全场景的刀片电源解决方案;

3.智能运维让各功能部件间相互协作，节省能耗和维护成本。

5G部署典型场景业务上线时间多可缩短30%，单站成本可下降10%—30%，运维效率提升约40%。

“华为公司的主营业务是通信网络设备与解决方案，我们对通信网络的深刻理解决定了我们对通信能源的研发投入的方向”，华为通信能源业务部总裁陶红明出在发表获奖感言时表示，“华为通信能源一直致力于为客户提供匹配通信网络发展需求的供电解决方案，这是华为通信能源业务在激烈竞争中胜出重要的原因之一。”

基于对5G应用场景、网络架构、设备演进、业务发展以及客户需求的综合分析，可以看出5G电源的几个显著的发展趋势：取电多样化、供电升压化、配电精细化和营维智能化。

配电精细化是指5G电源可实现精细化下电和配电，极大提升关键业务的可靠性和保障能力。5G业务相比2G/3G/4G时间更加多元化，不同的业务轻重缓急各不相同，不同业务的分层分级管理可以提升网络的可靠性，并降低网络运维OPEX。配电精细化正是针对这一需求而提出。
