产品概述

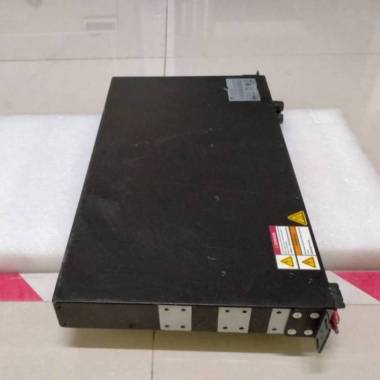

ETP4860-B1A2是嵌入式电源系统，给–48V DC系列的通信设备供电，输出电流为60A。

系统特点

• 电源系统支持交流或HVDC直流输入。交流输入时，电压范围为85V AC～300V AC；HVDC直流输入时，电压范围为85V DC～420V DC

• 完善的电池管理功能

• 网络化设计，SMU11B提供北向FE、南向RS485、CAN，SMU11C提供北向RS485、南向RS485、CAN

• 具有通信、告警等功能，支持远程监控和在线升级

• 支持整流模块、监控模块热插拔

系统配置

表2-1 系统配置

项目	系统配置
插框	1U电源系统
配电单元	交直流输入：M4 OT接线端子 直流输出：支持4路32A ，1路16A空开配置 电池支路：1路50A空开 说明： 空开断开时，-48V（-）回路断开，RTN（+）回路未断开
整流模块	可配置2个R4830G1，R4815G1（R4830G1，R4815G1支持HVDC直流输入）
监控模块	SMU11B，SMU11C
