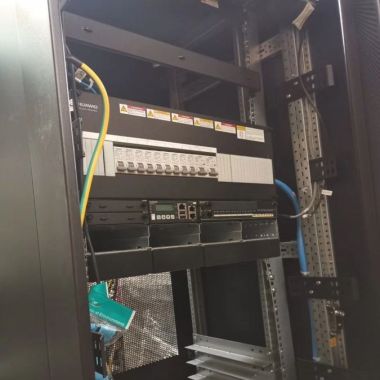

华为ICC200-N1-C8高频开关电源光伏专用电源柜

1户外通信电源机柜，室外一体化

●内置支持热插拔的 PSU 模块，进行 AC/DC 转换。●提供具备下电功能的多路直流输出，满足主设备和传输设备供电。■信号采集和检测●通过内部信号接口板采集电池电流信号、负载电流信号和其它能源输入电流信号。●检测电池回路断和负载回路断信号。■保护●内置直流防雷保护单元，为直流电源口、监控告警及通信接口提供安全可靠的防雷保护功能。■通信、控制和告警●监控单元具有通信、告警等功能，支持远程监控和在线升级，能够监控并控制电源系统的运行状态，及时对故障进行上报告警。■上电调测●当只有电池时，可以通过调测开关手动控制电池接触器闭合，使电源上电运行。说明MANUAL 状态系统会丧失次要负载 2 电池下电保护功能，影响电池寿命, 调测完成后必须将调测开关恢复到 AUTO 状态。■电池管理●通过监控单元对电池进行有效管理，保证电池的合理使用。规格

尺寸 （高×宽×深） 311.1mm×482.6mm×330mm（包含挂耳）重量 ＜30kg（不含模块）直流防雷 差摸（8/20μs）=10kA，共模（8/20μs）=20kA配电 DC1-输入：–40V～–60V；最大 300A  AC 输入− 200V～240V/346V～415V 三相；50/60Hz；最大 51A − 200V～240V 单相；50/60Hz；最大 102A − 200V～240V 双火线；50/60Hz；最大 102A直流输出：–48V，最大 400A 双火线或单相输入情况下，最大 300A 仅 DC1-输入情况下，最大 300A直流输出空开 LLVD1：80A×2，63A×2 LLVD2：63A×1，32A×4，16A×2电池熔丝：250A×2 路安装方式 19 英寸机架安装进出线方式 左右进出线维护方式 前维护
