华为48V通信电源TP483000D直流大容量通信开关电源

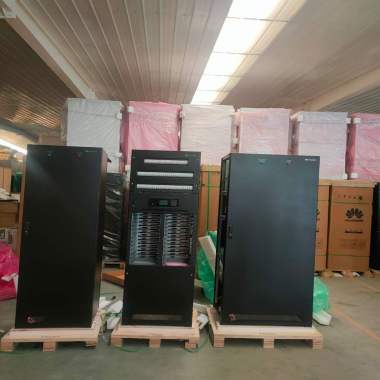

　　华为TPR48302B-N20C5电源整流柜 -48V3000A室内通信开关电源整流柜

　　l 场景灵活

　　? 支持防静电地板安装、水泥地面安装

　　?支持3000A、6000A、12000A 平滑演进

　　? 支持与现网老旧电源平滑扩容

　　? 支持线缆利旧的搬迁改造

　　l 交流输入电压范围宽

　　交流输入电压工作范围：260V AC～530V AC（线电压，304V AC 以下降额输出）。

　　l 完善的蓄电池管理

　　可对铅酸、富液等蓄电池进行有效管理，延长蓄电池寿命。

　　l 高密度

　　? 整流模块密度高达25.4W/inch3

　　? 单柜容量可达180kW，支持并机到1440kW

　　l 高效率

　　整流模块效率高达96%，功率因数值达0.99。

　　l 自主均流

　　整流模块采用先进的数字化均流技术，无需监控模块调控，整流模块间可以自动均流，均流不平衡度小于±5%。

　　l 智能休眠

　　系统电源可根据负载功率大小等条件，自动休眠整流模块，节能减排、提高可靠性。

　　l 实时监控

　　监控单元实时监控系统的运行参数，分析运行状态，并及时对故障上报告警。

　　l 灵活接入网管

　　可通过SNMP、HTTPS、电总等多种协议，与动环网管、NetEco网管或其他各种网管通信，组网灵活。可实现远程管理，能够检测和控制电源系统的运行状态，及时处理故障告警，无需人员值守。

　　l 易操作

　　本地LCD显示，并提供5 个按键操作，支持快速查看系统信息。

　　l 故障隔离

　　整流模块具有故障隔离特性，单模块故障自动退出母线，不会影响其他模块工作。

　　l 易维护

　　整流模块支持热插拔，简化安装操作，减少维护的时间，节省OPEX。

　　l 高防护

　　? 内置直流防雷保护单元，防雷规格为差模10kA/共模20kA，8/20μs

　　? 内置交流防雷保护单元，防雷规格为20kA 标称雷击放电电流，40kA 雷击放电电流，8/20μs

　　? 整流模块内置5kA 防护能力、6kV 防护能力

　　? 信号端口满足对地差模0.5kV/共模1kV 要求

　　l 高可靠性

　　? 产品设计寿命10 年，MTBF 50 万小时，整机年失效率≤1%

　　? 整流模块支持三相无N 线工作

　　? 可使能缺相工作

　　华为TP483000D概述：TP483000D 是华为公司推出的业界款全数字化高效大电源系统。

　　该系统采用1U 100A高效模块，整流柜单柜容量可达3000A，系统容量可扩展至24000A，具有高可靠性、高效率、高容量、高功率密度、低噪环保、方便维护等特点。

　　特点：? 高安规设计：电源系统满足CE标准，整流模块满足UL、CE、TUV标准? 高可靠性：整流模块MTBF大于54万小时，系统MTBF大于50万小时? 整流模块效率达到96%以上，节能显著? 超大容量，并柜系统容量大可达24000A? 超高功率密度，模块功率密度可达25.4W/inch3,整流柜功率密度高达500kW/m2，远超业界平均水平? 电压输入范围宽至260VAC～530VAC? 关键负载电流检测? 智能电池管理，延长电池使用寿命? 全CAN通信，明显提高系统响应速度? 全数字化管理，支持远程监控不升级，易于匹配客户未来管理模式

　　应用场景：市话网大中型交换局，长途局，一级传输干线，GSM

　　秱动交换局/秱动汇接局，CDMA 秱动交换局/秱动汇接局等等

　　系统构成：? 监控单元（SMU05A）? 100A高效整流模块（R48100G1）? 交流配电柜( TPA38401B-N20A1、TPA38631B-N20A1)? 整流柜( TPR48202B-N20C1/C2 、TPR48302B- N20C1/C2 )? 直流配电柜(TPD48302B-N20A1)

　　基本指标：工作温度 -10℃～+45℃存储温度 -40℃～+70℃工作湿度 5%～95%海拔高度0～4000m(海拔高度2000～4000m范围，每升高200m温度指标下降1℃)安装方式 落地安装(防静电地板或水泥地板安装)进出线方式 上进上出线，下进下出线操作维护前操作，支持前后维护(要求离墙壁距离

　　≥800mm)防护等级 IP20散热方式 自然散热系统噪音 ≤60dB(环境温度25℃)MTBF ＞50万小时

　　监控与整流模块：

　　特点：8 路干接点输出，4 路通用开关量输入

　　支持Http、SNMP 协议、CAN 通信支持整流模块管理、蓄电池管理、油机管理、交流配电管理、直流配电管理支持用户界面多语言功能，如英语、中文、土耳其语、西班牙语、葡萄牙语、德语大可纨录3000 条告警动作和历史告警

　　整流模块：输入特性工作电压 260V AC~530V AC
