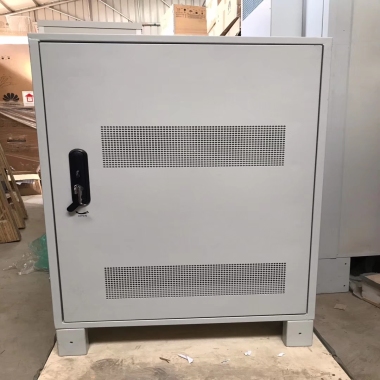

华为通信电源TP48200A-DX09D室外一体电源机柜

华为通信电源TP48200A-DX09D室外一体电源机柜1户外通信电源机柜,室外一体化电池仓,ETC机柜,外一体化电池仓机柜高速ETC机柜,前后开门机柜,室外通信机柜,铁塔基站机柜2室外通信电源机柜,室外电池仓,3室外一体化机柜,户外通信机柜

4室外空调机柜,空调机柜,户外机柜,户外设备机柜,5G户外一体化机柜,室外电源机柜,室外设备机柜,室外综合机柜,户外防水机柜,室外恒温机柜,室外网络设备机柜,室外交换机机柜,直流空调机柜,楼顶机柜,落地机柜,交流空调机柜,嵌入式电源  锂电池 直流电源 交流电源 UPS 嵌入式通信电源系统 户外电源系统 组合式电源系统

华为TP48200A室外基站电源柜系统参数


  重量<120Kg (不包括整流模块和电池)


  额定容量200A


  温控方式设备舱热交换,电池舱直通风设备舱直通风,电池舱直通风


  维护方式前维护,支持模块更换


  走线方式机柜底部,下进下出


  防护等级设备舱:IP55,电池舱:IP45 设备舱:IP55,电池舱:IP55


  华为tp48200A环境参数


  运行环境温度-10~+45oC -40~+45oC -10~+45oC


  运行环境湿度5%~95% (无凝露)


  海拔0~4000mm范围,每升高200m,温度指标下降1oC)


  华为TP48200A交流配电


  华为通信电源TP48200A-DX09D室外一体电源机柜


  输入模式三相兼容单相


  输入电压85~300VAC,额定:220VAC


  输入频率45~65Hz,额定:50Hz/60Hz


  输入配置1×63A/3PMCB


  输出配置2×16AMCB


  交流输入防雷C级防雷,标准雷击泄放电流:20kA,8/20μs;*大雷击泄放电流:40kA,8/20μs


  直流配电




  输入电压42~58VDC,默认电压:53.5VDC


  直流输出防雷差模:10kA,8/20μs;共模:20kA,8/20μs


  额定输出功率11600W (标效模块W (模块)


  电池支路2x125 A MCB


  BLVD 2×16A MCB


  LLVD 2×63A,2×32A MCB


  整流模块


  效率高达97%


  输入电压85~300VAC,额定:220VAC


  监控单元


  通信方式RSFE


  传感器电池温度传感器、门磁、环境温湿度传感器、烟感、水浸、6路电池中点电压检测


  干结点告警8路,告警信号可配置


  开关量检测8路,1路交流防雷器告警检测,1路直流防雷器告警检测,6路备用


  类型TP48200E-H09A1 TP48200E-D09A1 TBC300A-DCA1 TBC300A-TCA1


  系统参数


  尺寸900mm (高) ×650mm (宽) ×650mm (深) (不含底座)


  重量<70Kg ( 不含整流模块、电池 )


  额定容量200A 2组150AH电池


  温控方式热交换直通风直通风TEC


  维护方式前维护,支持模块更换


  走线方式机柜底部,下进下出


  安装方式19英寸支架安装N/A


  防护等级IP55 IP34 IP55


  环境参数


  环境运行温度-40~+45oC -10~+45oC


  运行环境湿度5%~95% (无凝露)


  海拔0~4000mm范围,每升高200m,温度指标下降1oC)




  交流配电


  输入模式三相兼容单相-48V


  输入电压85~300VAC,额定:220VAC N/A


  输入频率45~65Hz,额定:50Hz/60Hz N/A


  输入配置1×63A/3P MCB N/A


  输出配置2×16A MCB N/A


  交流输入防雷华为TP48200A室外一体化机柜


  C级防雷,标准雷击泄放电流:20kA,8/20μs;*大


  雷击泄放电流:40kA,8/20μs


  N/A


  直流配电


  输出电压42~58VDC,默认值:53.5VDC N/A


  直流输出防雷差模:10kA,8/20μs;共模:20kA,8/20μs N/A
