华为UMPTg3通用主控传输单元 BBU5900 WD2DUMPTG3GB

华为UMPTg3通用主控传输单元 BBU5900 WD2DUMPTG3GB1户外通信电源机柜,室外一体化电池仓,ETC机柜,外一体化电池仓机柜高速ETC机柜,前后开门机柜,室外通信机柜,铁塔基站机柜2室外通信电源机柜,室外电池仓,3室外一体化机柜,户外通信机柜

4室外空调机柜,空调机柜,户外机柜,户外设备机柜,5G户外一体化机柜,室外电源机柜,室外设备机柜,室外综合机柜,户外防水机柜,室外恒温机柜,室外网络设备机柜,室外交换机机柜,直流空调机柜,楼顶机柜,落地机柜,交流空调机柜,嵌入式电源  锂电池 直流电源 交流电源 UPS 嵌入式通信电源系统 户外电源系统 组合式电源系统 挂墙式电源系统 直流远供电源系统 直流通信电源系统高频通信电源模块 整流模块 整流器 监控单元 监视器室外柜   网络机柜  锂电池 UPS  高频开关电源   通信电源  嵌入式电源  网络机柜  室内机柜 锂电www.zjjjdy.com.cn    www.hwtxdy.net

www.bjls009.com



BBU5900 通用主控传输单元(2电FE/GE&2光GE/XGE/YGE,UMPTg3) WD2DUMPTG3GB


  DBS5900是eLTE无线宽带专网解决方案的无线接入设备,主要完成无线接入功能,包括管理空中接口、接入控制、移动性控制、用户资源分配等无线资源管理功能。DBS5900能满足现代行业用户的无线宽带接入和多媒体关键通信需求,可获取更好的覆盖和用户体验。 DBS5900采用模块化结构,基带控制单元BBU和射频模块RRU分开部署,具有体积小、功耗低、安装灵活、快速部署等特点。


  无线频段支持能力


  DBS5900分为FDD和TDD两种制式,FDD制式700MHz、800MHz、850MHz等多种3GPP标准频谱,TDD制式支持400MHz、1.8GHz等行业频谱


  分布式架构


  采用分布式架构,将基站的射频单元部分和基带单元部分分离,再通过光纤连接,限度得减少了馈线损耗,有助于提升基站的覆盖面积。射频单元不再受限于机房,可通过抱杆、挂墙等方式灵活安装,实现“零机房”建网,使得网络建设成本降低至少30%,大大缩短网络部署周期


  关键通信


  DBS5900支持关键通信的相关优先级参数QCI,能够优先保障关键通信的性能

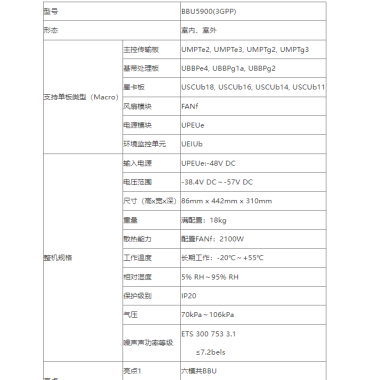

  BBU技术参数表:


型号 BBU5900(3GPP)

形态 室内、室外

支持单板类型(Macro) 主控传输板 UMPTe2, UMPTe3, UMPTg2, UMPTg3

基带处理板 UBBPe4, UBBPg1a, UBBPg2

星卡板 USCUb18, USCUb16, USCUb14, USCUb11

风扇模块 FANf

电源模块 UPEUe

环境监控单元 UEIUb

整机规格 输入电源 UPEUe:-48V DC

电压范围 -38.4V DC~-57V DC

尺寸(高x宽x深) 86mm x 442mm x 310mm

重量 满配置:18kg

散热能力 配置FANf:2100W

工作温度 长期工作:-20℃~+55℃

相对湿度 5% RH~95% RH

保护级别 IP20

气压 70kPa~106kPa

噪声声功率等级 ETS 300 753 3.1

  ≤7.2bels


亮点 亮点1 六模共BBU

亮点2 支持5G长期演进

  RRU技术参数:


型号(可替换) RRU5901(1800)

RRU形态 刀片

基本指标 频段(MHz) 1800

频率范围(MHz) UL:1710~1785

  DL:1805~1880


制式 LTE (FDD), GL, LM, GLM, LN (SUL), GLN (SUL), NR (FDD), GN (FDD), LN (FDD), GLN (FDD), LMN (FDD)

IBW(MHz) 45

协议频段 频段3/n3

射频指标 收发通道 4T4R

NR SUL载波配置 2L1N(SUL);

  8G2L1N(SUL)


容量 GSM:8载波

  LTE (FDD):2载波


  LTE (NB-IoT):8载波 (开通NB-IoT多载波功能);1载波 (不开通NB-IoT多载波功能)


  NR SUL:1载波


  NR (FDD):2载波


输出功率(W) 4x40W

GSM单天线接收灵敏度(dBm) -114.0

LTE FDD单天线接收灵敏度(dBm) -106.6

LTE(NB-IoT)单天线接收灵敏度(dBm) -127.3

支持的带宽(MHz) LTE (FDD):5/10/15/20

  NR (FDD):5/10/15/20/30


NR FDD单天线接收灵敏度(dBm) -106.3

接收频段(MHz) 1710~1785

发射频段(MHz) 1805~1880

工程指标 尺寸(高x宽x深) 400mm x 300mm x 100mm (12L)

重量(kg) 15kg (不含安装件)

单模块典型功耗(W) 典型功耗(W)a: 337

  a:单模块的典型功耗是环境温度25℃,业务负荷50%的功耗值,与实际测量值间会有10%的偏差。


工作温度 无太阳辐射:-40℃~+55℃

  有1120W/m2太阳辐射:-40℃~+50℃


保护级别 IP65

相对湿度 5% RH~100% RH

湿度 1g/m3~30g/m3

气压 70kPa~106kPa

防震保护 NEBS GR63 zone4

电源接口防雷 DC:20kA

输入电源 -48V DC

电压范围 -36V DC~-57V DC

CPRI接口 CPRI接口数量 2

CPRI接口速率(Gbit/s) 1.25/2.5/4.9/9.8

级联能力 GSM:6级

  LTE (FDD):4级


  LTE (NB-IoT):4级


  NR (FDD):4级


  NR SUL:4级


RRU与BBU之间的拉远能力(km) GSM:40

  LTE (FDD):配置LBBPc, LBBPd1:20


  配置LBBPd2, UBBP:40


  配置LBBPd3:40 (小区数≤3);20 (小区数≥4)


  LTE (NB-IoT):20


  NR (FDD):20


  NR SUL:20


CPRI接口协议类型 CPRI

亮点 亮点1 新一代功放技术,高效率,更低能耗

亮点2 支持5G演进

亮点3 接收灵敏度比上一代提升0.2dB,覆盖增强

平台 WUYI

频段(MHz) 1800

制式 LTE FDD,GLN(SUL),GLN(FDD),LMN(FDD),LN(SUL),NR FDD,GN(FDD),LN(FDD),GLM,GL,LM

收发通道 4T4R

输出功率 4x40W

LOW频率 1710

HIGH频率 1880

预订RRU 不

可计算工程指标 重量(kg) 15

高(mm) 400

宽(mm) 300

深(mm) 100

典型功耗(W) 337

键射 RRU5901_540
