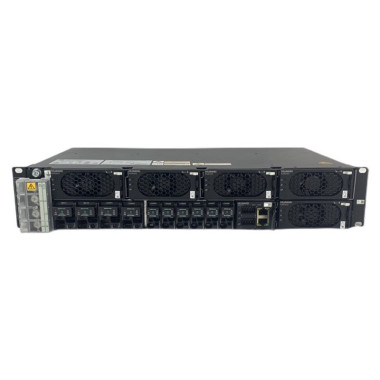

华为ETP48200-B2A1嵌入式电源系统


  产品概述ETP48200-B2A1是嵌入式电源系统,给–48V DC系列的通信设备供电,输出电流为200A。 系统特点


  电源系统支持交流或HVDC直流输入。交流输入时,电压范围为85V AC~300V AC;HVDC直流输入时,电压范围为85V DC~420V DC


  完善的电池管理功能


  网络化设计,SMU11B提供北向FE、南向RS485、CAN,SMU11C提供北向RS485、南向RS485、CAN


  具有通信、告警等功能,支持远程监控和在线升级


  支持整流模块、监控模块热插拔


  系统配置表2-1 系统配置


  项目





  系统配置





  插框





  2U电源系统





  配电单元





  交直流输入:M6 OT接线端子


  直流输出:支持2路80A,4路63A、2路40A空开配置


  电池支路:支持2路100A空开说明:


  空开断开时,-48V(-)回路断开,RTN(+)回路未断开





  整流模块





  可配置5个R4830G1,R4815G1,(R4830G1,R4815G1支持HVDC直流输入)





  监控模块





  SMU11B或SMU11C





  外观介绍图3-1 外观介绍




  (1)接地螺丝





  (2)输入端子





  (3)电池空开





  (4)负载空开





  (5)监控模块安装空间





  (6)整流模块安装空间





  监控模块SMU11B外观图3-2 SMU11B外观




  (1)运行指示灯





  (2)次要告警指示灯





  (3)重要告警指示灯





  (4)接线端子





  (5)COM口





  (6)把手





  (7)SN码位置





  (8)FE口





  指示灯表3-1 指示灯说明


  名称





  颜色





  状态





  说明





  运行指示灯





  绿色





  常灭





  监控模块故障或无电源输入。





  慢闪(0.5Hz)





  监控模块正常工作,与上位机通信正常。





  快闪(4Hz)





  监控模块正常工作,与上位机通信不正常。





  次要告警指示灯





  黄色





  常灭





  无次要告警和提示告警。





  常亮





  有次要告警或提示告警。





  重要告警指示灯





  红色





  常灭





  无紧急告警和重要告警。





  常亮





  有紧急告警或重要告警。
