华为ETP48400-C3B1,ETP48400-C3B2嵌入式电源系统产品概述


  ETP48400-C3B1,ETP48400-C3B2是嵌入式电源系统,将交流电转为直流电,支持-48V以及-57V恒压输出给通信设备供电。ETP48400-C3B1电源容量满足24KW,ETP48400-C3B2电源容量满足18KW,适用于5G站点供电以及存量站点扩容改造场景。可选配智能配电单元DCDB48-200-16B,DCDB48-200-16B-XXX以及铅酸电池盒DCDB48-400-4C使用。


  产品介绍ETP48400-C3B1/ETP48400-C3B2图2-1 ETP48400-C3B1外观




  (1)接地螺丝





  (2)交流输入模块





  (3)LLVD配电





  (4)监控模块SMU02C





  (5)BLVD配电





  (6)电池接线端口





  (7)预留通信扩展模块CIM02C/通信扩展模块NIM01C3安装槽位





  (8)用户接口模块UIM05B1





  (9)整流模块安装空间





  图2-2 ETP48400-C3B2外观




  (1)接地螺丝





  (2)交流输入模块





  (3)LLVD配电





  (4)监控模块SMU02C





  (5)BLVD配电





  (6)电池接线端口





  (7)预留通信扩展模块CIM02C/通信扩展模块NIM01C3安装槽位





  (8)用户接口模块UIM05B1





  (9)整流模块安装空间





  表2-1 系统配置


  项目





  ETP48400-C3B1





  ETP48400-C3B2





  交流输入制式





  220/380V AC三相四线兼容220V AC单相





  120/240V AC双火线





  直流配电





  LLVD配电:2×125 A,3×63A


  BLVD配电:2×63A,2×32A,2×16A





  防雷





  交流防雷:标称雷击放电电流30kA,8/20μs,正负各5次


  直流防雷:差模10kA,共模20kA,8/20μs





  智能配电单元(可选)图2-3 智能配电单元DCDB48-200-16B外观




  (1)接地螺丝





  (2)次要负载配电





  (3)重要负载配电





  (4)通信模块DMU02C1





  (5)直流输入接口

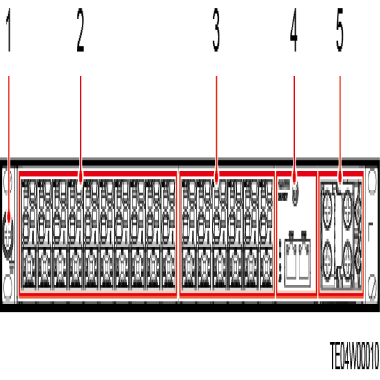

  图2-4 智能配电单元DCDB48-200-16B-XXX外观




  (1)接地螺丝





  (2)次要负载配电





  (3)重要负载配电





  (4)通信模块DMU02C1





  (5)直流输入接口
