华为室外一体化ICC710-HD1-C1光伏综合通信电源柜

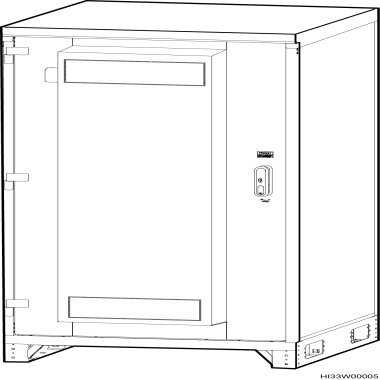

  外观图3-7 ICC710-HD1-C1的外观




  内部结构图3-8 ICC710-HD1-C1的内部结构(正面)




  (1)RTN+铜排





  (2)热交换





  (3)风机盒





  (4)走线面板





  (5)DCDU-400AN2





  (6)-48V铜排





  (7)电池安装空间





  图3-9 ICC710-HD1-C1的内部结构(背面)




  (1)接地排





  技术指标表3-7 ICC710-HD1-C1的技术指标


  项目





  说明





  室外机柜





  温控:


  设备舱:热交换,散热150W/K(当温度在40~45℃,并且太阳辐射时,热交换散热降额至110W/K)


  电池舱:直通风


  外形尺寸(高×宽×深):1925mm×900mm×1120mm


  底座尺寸(高×宽×深):150mm×900mm×950mm


  重量:300kg


  安装方式:落地安装


  维护方式:前维护


  走线方式:下进下出





  工作温度





  –10℃~+40℃(使用TCB-C电池时,温度范围:-10℃~+45℃)


  说明:


  低于-5℃时可能出现电池温度低告警,影响电池备电性能。





  运输温度





  –40℃~+70℃





  存储温度





  –40℃~+70℃





  工作湿度





  5%RH~95%RH(无凝露)





  海拔要求





  0m~4000m (在2000m~4000m环境下高温降额,每升高200m,工作温度降低1℃)





  噪声等级





  满足GR487要求,噪声声压≤65dBA@1.5m(环温45℃时)





  防护等级和工作环境





  IP55,C类环境





  其他要求





  没有导电尘埃和腐蚀性气体、没有爆炸危险


  灰尘度、腐蚀性物质、有害生物、霉菌等指标应符合ETSI EN 300 019-1-4(V2.2.1)Class 4.1要求





  部件安装位置图图5-1 ICC710-HD1-C1/ICC710-HA1-C1部件安装位置图(前面)




  图5-2 ICC710-HD1-C1/ICC710-HA1-C1部件安装位置图(背面)
