PBB-12AHA(12AH铅酸电池充电模块)配套关系


  表6-9提供了PBB-12AHA铅酸电池充电模块与交换机的配套关系。


  表6-9 PBB-12AHA铅酸电池充电模块配套关系表


  模块名称afaeb23c3f2cf9352b8b88ea5d84fb6b_download_uuid=2318bc99096249b29c0906c54fcbd298.png





  支持的设备





PBB-12AHA S5700-LI-BAT系列

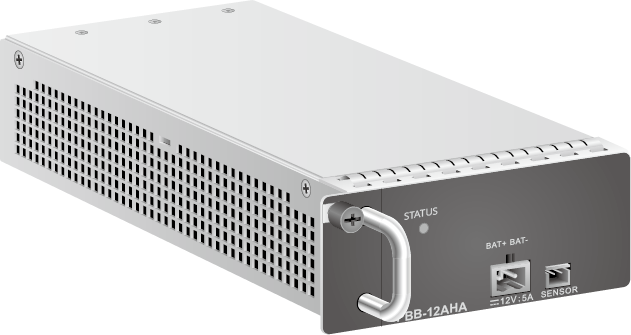

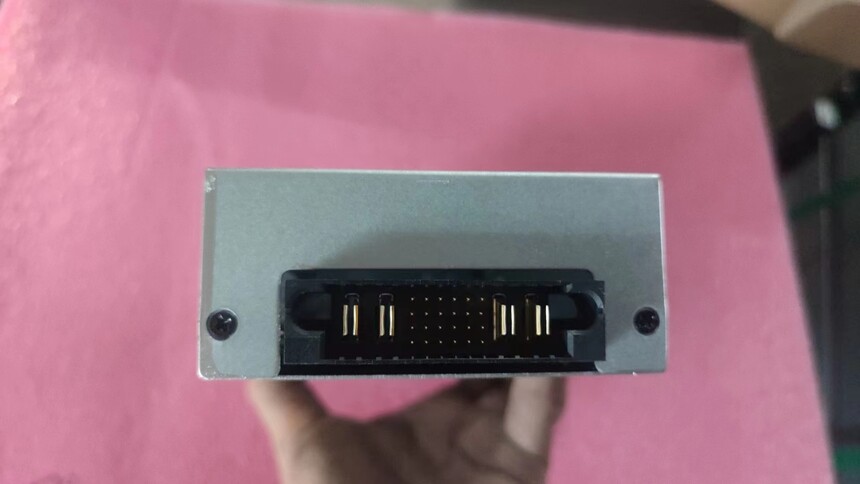

  外观PBB-12AHA铅酸电池充电模块的外观如图6-5所示。图6-5 PBB-12AHA铅酸电池充电模块外观图


功能


  PBB-12AHA铅酸电池充电模块具有如表6-10所示的功能。


  表6-10 PBB-12AHA铅酸电池充电模块的功能f4b57981fe2ffe865253d75475dacc68_download_uuid=17095ad6ae39491a9d3c81c0e790626e.png



  功能项目





  说明





  外接铅酸电池功能





  PBB-12AHA可安装于电池交换机后面的电池槽位中,需要再外接铅酸电池使用。面板上提供铅酸电池供电接口,可外接铅酸电池为交换机供电。


  交换机未上电状态下,可以通过安装铅酸充电模块和铅酸电池来为交换机上电。需要先安装铅酸充电模块到交换机,再连接铅酸电池到铅酸充电模块。





告警功能 可提供铅酸电池低电量告警、铅酸电池低电量恢复告警、铅酸电池满电量告警等。

  保护功能







  铅酸电池接口具有防反接功能。





温度补偿功能 面板上提供温度传感器接口,用于铅酸电池充电的温度补偿。

  充电功能





  为铅酸电池提供充电功能。





热插拔 支持

  PBB-12AHA铅酸电池充电模块外接的铅酸电池需用户自备并满足如下要求:


  铅酸电池的输入电压为12V。


  铅酸电池的额定容量为12AH。

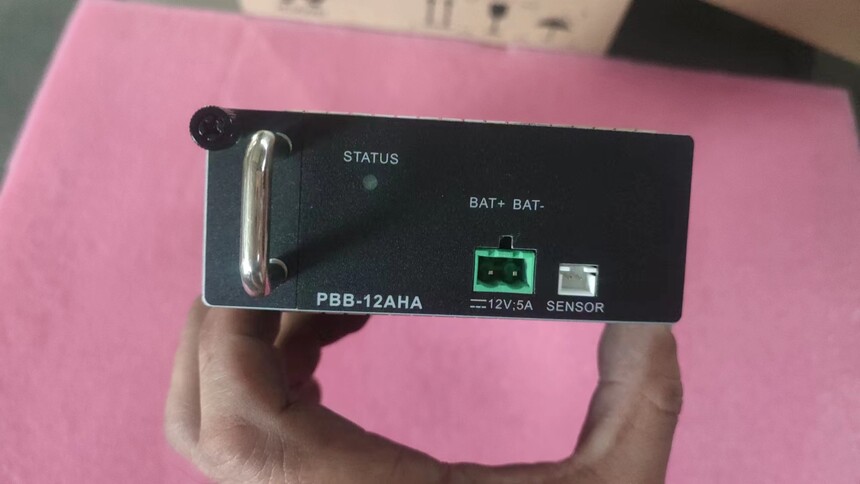

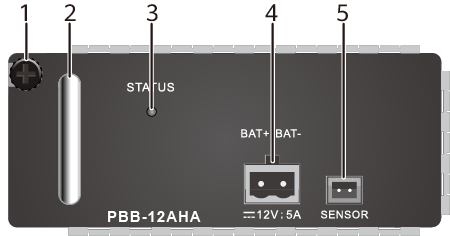

  面板说明PBB-12AHA铅酸电池充电模块的面板如图6-6所示。图6-6 PBB-12AHA铅酸电池充电模块面板图




  1.松不脱螺钉





  2.拉手





  3.模块指示灯





  4.铅酸电池输入接口


  说明:连接铅酸电池电缆(接口插头随PBB-12AHA一起发货,电缆需用户自备,电缆线径要满足14~12AWG)。


  5.温度传感器接口


  说明:配套使用铅酸电池温度传感器(铅酸电池温度传感器可从华为购买,需用户自行选配)。


-

  PBB-12AHA铅酸电池充电模块的面板指示灯说明如表6-11所示。


  表6-11 PBB-12AHA铅酸电池充电模块的面板指示灯说明


  指示灯





  颜色





  指示灯状态及含义





  STATUS





  绿色





  常灭:PBB-12AHA没有连接铅酸电池。


  常亮:PBB-12AHA连接了铅酸电池。





  规格参数


  PBB-12AHA铅酸电池充电模块的规格参数如表6-12所示。


  表6-12 PBB-12AHA铅酸电池充电模块的规格参数


  规格





  参数





外形尺寸(宽×深×高)

  100mm×205mm×40mm





重量

  0.48kg





  充电电压范围





  10.8V DC~13.8V DC





  放电电压范围





  10.8V DC~13.6V DC





  充电电流





  S5700-28P-LI-BAT:值为1.25A,典型值为1.0A


  S5700-28P-LI-24S-BAT:值为2.0A,典型值为1.8A





  放电功率





  80W;典型值:60W





部件编码 98010517
