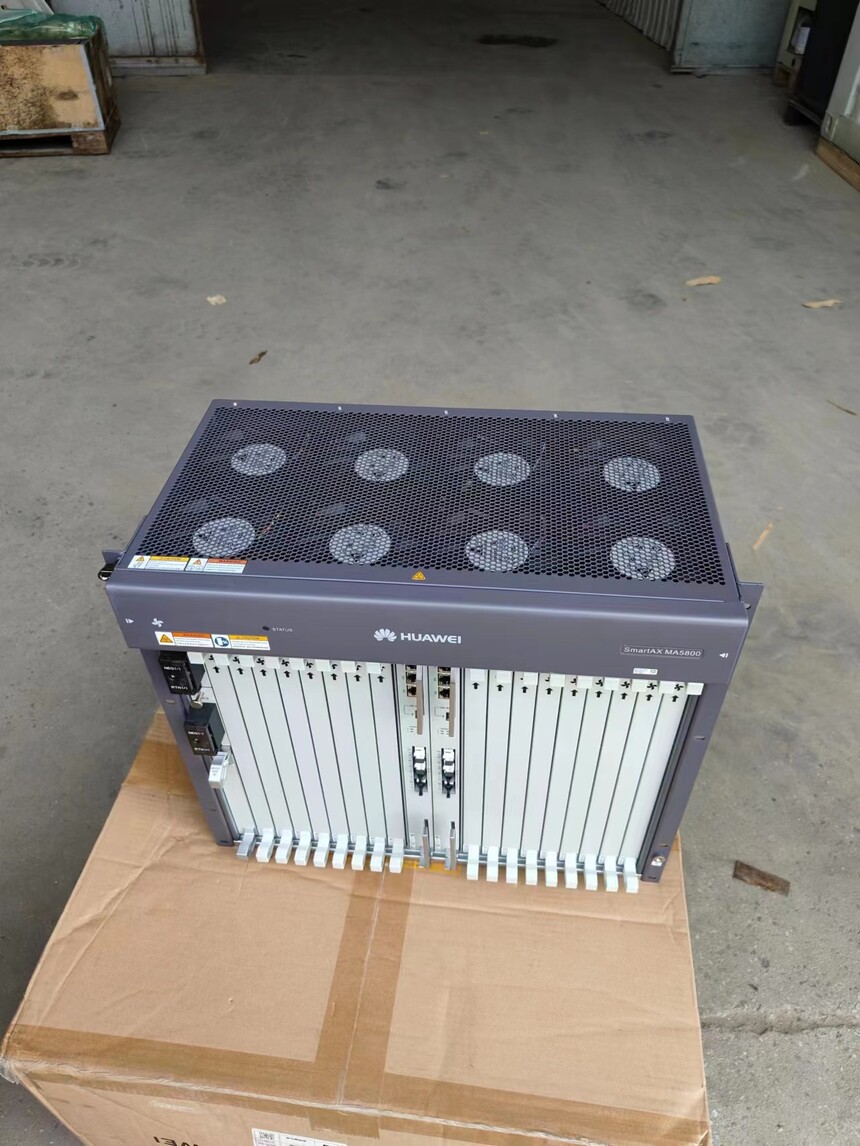

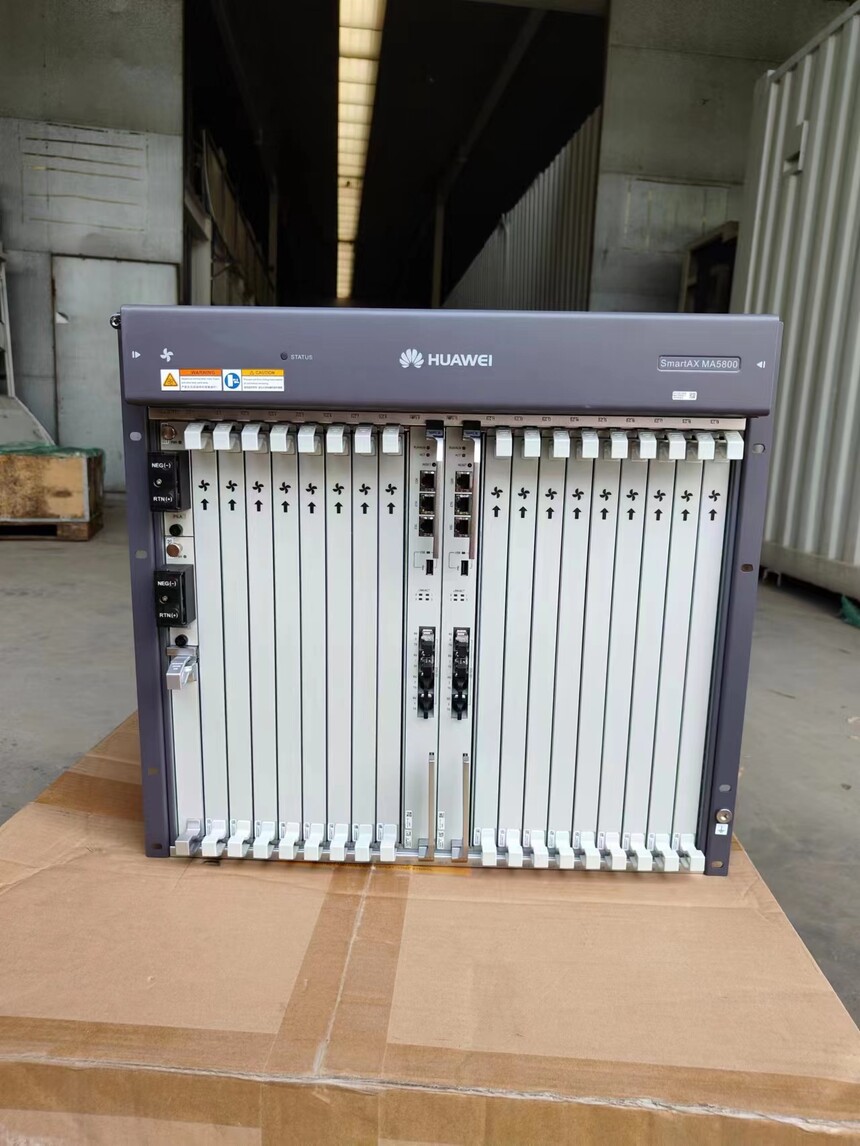

华为OLT设备OLT SmartAx MA5800-X17多业务传输设备终端

华为OLT设备OLT SmartAx MA5800-X17多业务传输设备终端 1户外通信电源机柜,室外一体化电池仓,ETC机柜,外一体化电池仓机柜高速ETC机柜,前后开门机柜,室外通信机柜,铁塔基站机柜2室外通信电源机柜,室外电池仓,3室外一体化机柜,户外通信机柜

4室外空调机柜,空调机柜,户外机柜,户外设备机柜,5G户外一体化机柜,室外电源机柜,室外设备机柜,室外综合机柜,户外防水机柜,室外恒温机柜,室外网络设备机柜,室外交换机机柜,直流空调机柜,楼顶机柜,落地机柜,交流空调机柜,嵌入式电源  锂电池 直流电源 交流电源 UPS 嵌入式通信电源系统 户外电源系统 组合式电源系统 挂墙式电源系统 直流远供电源系统 直流通信电源系统高频通信电源模块 整流模块 整流器 监控单元 监视器室外柜   网络机柜  锂电池 UPS  高频开关电源   通信电源  嵌入式电源  网络机柜  室内机柜 锂电www.zjjjdy.com.cn    www.hwtxdy.net

www.bjls009.com

华为SmartAX MA5800系列OLT产品包括MA5800-X17、MA5800-X15、MA5800-X7、MA5800-X2四款型号。


  支持GPON、XG-PON、XGS-PON、EPON、10G EPON、XG-PON&GPON combo、XGS-PON&GPON combo、Flex-PON、GE、10GE等接口。


  本页面提供华为MA5800系列产品的用户手册,包括产品文档(hedex)、产品彩页、产品描述、硬件描述、单板Datasheet、配置指导,以及故障处理等。


  华为SmartAX MA5800系列OLT产品包括MA5800-X17、MA5800-X15、MA5800-X7、MA5800-X2四款型号。


  支持GPON、XG-PON、XGS-PON、EPON、10G EPON、XG-PON&GPON combo、XGS-PON&GPON combo、Flex-PON、GE、10GE等接口。


  提供华为MA5800系列产品的 配置指导,以及故障处理等。


  产品规格


  指标





  MA5800-X17





  MA5800-X15





  MA5800-X7





  MA5800-X2





  可配套的机柜





  N63E-22





  暂无配套机柜





  N63E-22


  N66E-22





  N63E-22





  单板配置





  主控板槽位:9、10


  业务板/上行板槽位:1~8、11~19


  通用接口板槽位: 0


  电源接口板槽位:20、21





  主控板槽位:8、9


  业务板/上行板槽位:1~7、10~17


  通用接口板槽位: 0


  电源接口板槽位:18、19





  主控板槽位:8、9


  业务板/上行板槽位:1~7


  通用接口板槽位: 0


  电源接口板槽位:10、11





  主控板槽位:3、4


  业务板/上行板槽位:1~2


  通用接口板:不支持


  电源接口板槽位:0





  宽×深×高(mm)





  11U高,21英寸宽


  不带挂耳:493×287×486


  带挂耳:535×287×486





  11U高,19英寸宽


  不带挂耳:442×287×486


  带挂耳:482.6×287×486





  6U高,19英寸宽


  不带挂耳:442×268.7×263.9


  带IEC挂耳:482.6×268.7×263.9


  带ETSI挂耳:535×268.7×263.9





  2U高,19英寸宽


  不带挂耳:442×268.7×88.1


  带IEC挂耳:482.6×268.7×88.1


  带ETSI挂耳:535×268.7×88.1





  重量(带挂耳)





  45kg





  35kg





  26kg





  9.4kg





  输入电流





  60A





  60A





  40A





  直流供电:20A


  交流供电:10A





  供电方式





  直流供电





  直流供电(双路备份)


  交流供电+蓄电池备电





  工作电压范围





  -38.4V~-72V DC





  直流供电:-38.4V~-72V


  交流供电:100V~240V





  额定电压





  -48V/-60V





  直流供电:-48V/-60V


  交流供电:110V/220V





  工作环境温度





  -40℃~+65℃(正常工作)


  -25℃~+65℃(正常启动)


  说明:


  65℃指业务框进风口的温度。





  工作环境湿度





  5%RH~95%RH





  气压环境









  70kPa~106kPa
