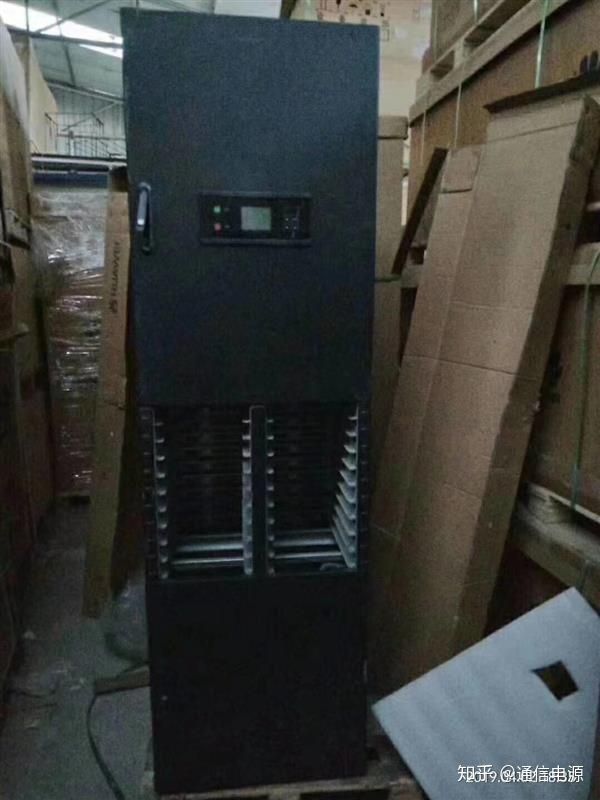

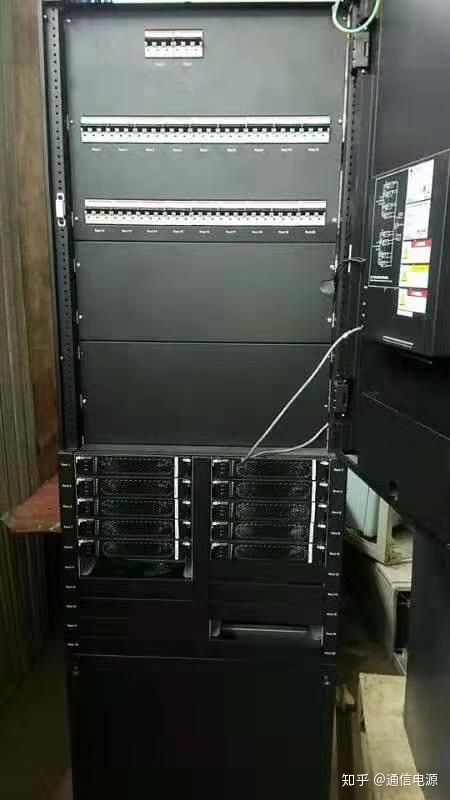

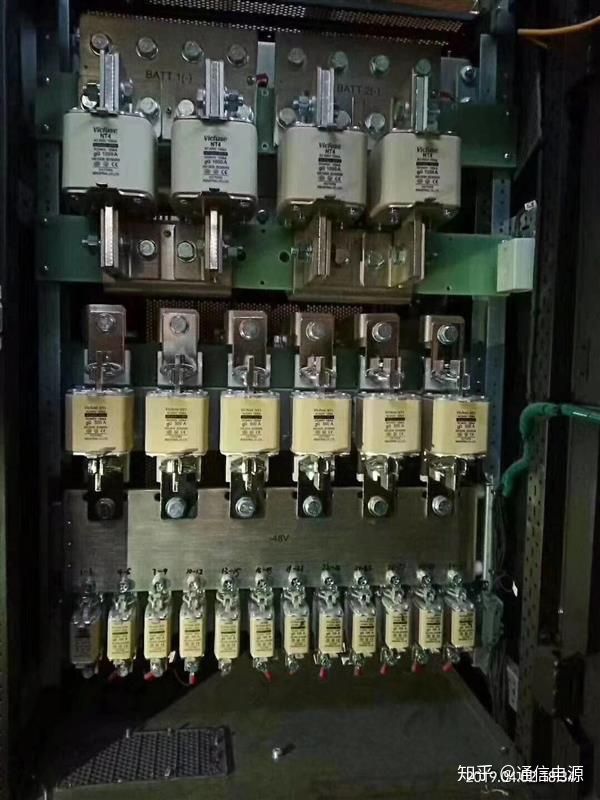

华为TP482000B-N20C5室内大容量高频开关电源机柜


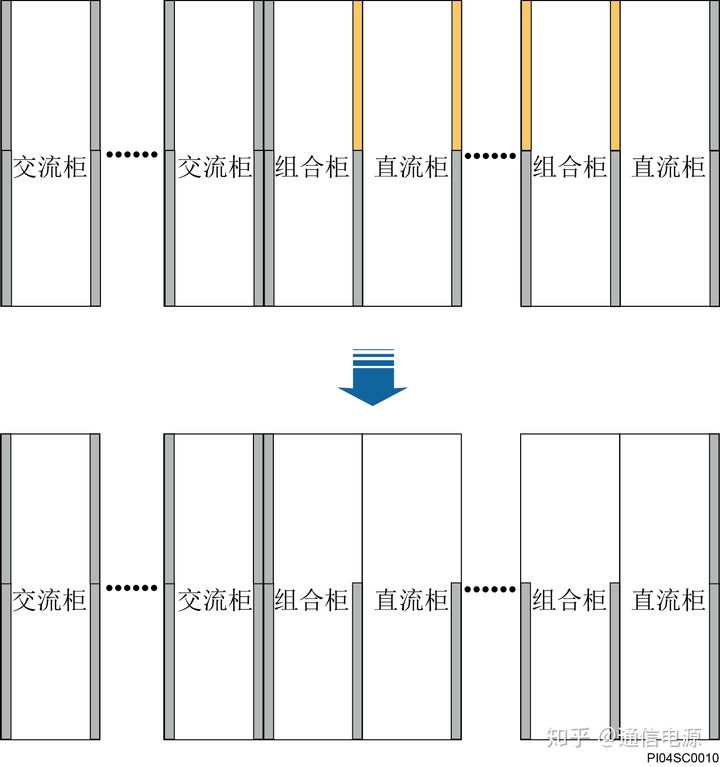

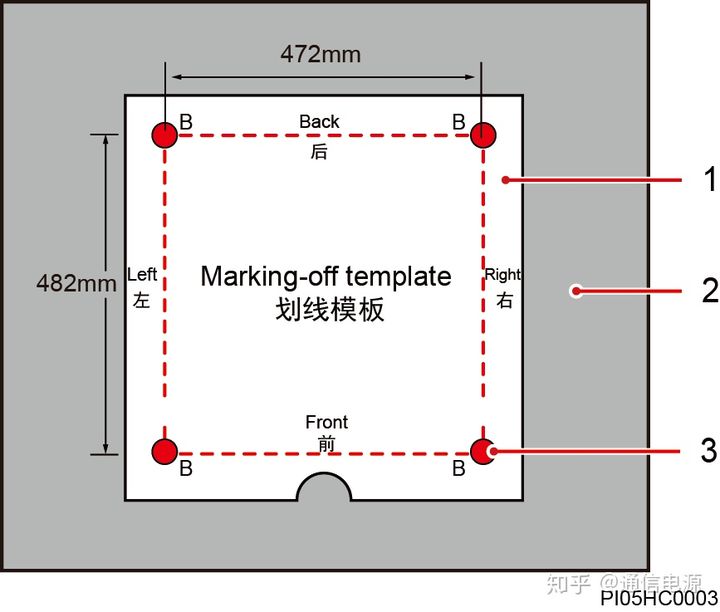

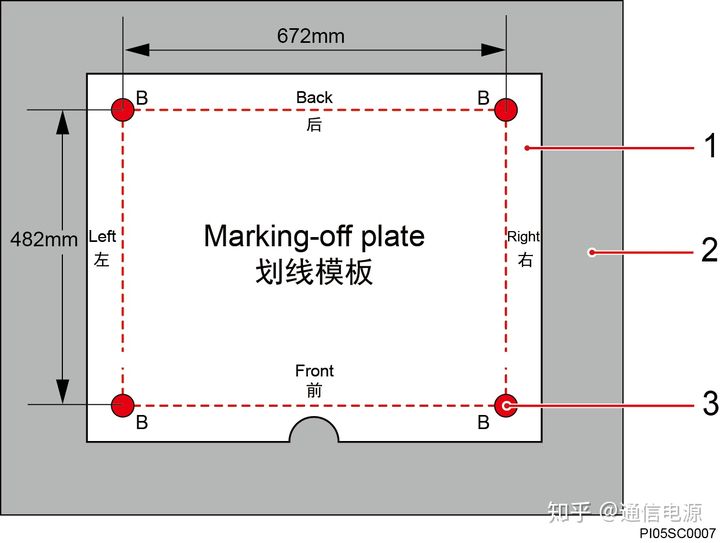

  安装指南


  安全注意事项


  本产品应在符合设计规格要求的环境下(电网、输入电压、温度、湿度等)使用,否则可能造成产品故障,由此引发的产品功能异常或部件损坏不在产品质量保证范围之内。


  在进行本产品的各项操作时,必须严格遵守由华为公司提供的相关设备注意事项和特殊安全指示。负责安装、维护华为设备的人员,必须先经严格培训,了解各种安全注意事项,掌握正确的操作方法之后,方可安装、操作和维护设备。华为公司不承担任何因违反通用安全操作要求和使用设备安全标准而造成的责任。


  机柜的前级配电箱应具备保护开关器件,规格应不小于机柜自身的输入开关。


  操作人员应遵守当地法规和规范。手册中的安全注意事项仅作为当地安全规范的补充。


  禁止在雷雨天气下操作设备和电缆。


  禁止将设备置于易燃、易爆气体或烟雾的环境中,存在大量红外线放射线辐射、有机溶剂及腐蚀气体等。


  禁止用水清洗设备内部或外部的电气零部件。


  禁止将安全特低电压(SELV)电路端子连接到通讯网络电压(TNV)电路端子。


  禁止在电池上放置与电池无关的任何物品。


  操作时严禁在手腕上佩戴手表、手链、手镯、戒指等易导电物体。


  操作过程中必须使用专用绝缘工具。


  应采用力矩扳手固定螺丝,并采用红蓝标识进行双重检查。安装人员确认螺丝拧紧后,在螺丝上涂蓝色标识;检查人员确认拧紧后,涂红色标识。



安装或维护操作必须符合任务的步骤顺序,没有生产商的允许不要擅自更改设备的结构和安装顺序。


  维护交流配电时应断开交流电。


  接触任何导体表面或端子之前使用万用表测量接触点的电压,确认接触点无电压或电压在预知的范围之内。


  安装、拆除电源线缆时,应确保断开相应的回路,防止产生电弧或电火花。


  如果交流输入线缆从柜顶接入机柜,须在柜外U型弯折然后进入机柜。


  如果系统未连接电池或者容量不足,维护或更换部件有可能导致负载掉电。确保重要负载的开关闭合,且不能同时断开电池开关和交流输入开关。


  如果电缆的储存环境温度在零度以下,在进行敷设布放操作前,必须将电缆移置室温环境下储存24小时以上。


  设备安装完成后,用户应按照用户手册要求对设备进行例行检查和维护,及时更换故障部件,以保障设备安全运行。


  机柜应锁紧柜门和封堵走线孔,避免蛇鼠等物体进入机柜从而引起短路。


  电气安全以及接地要求


  安装设备时,必须首先安装保护地线;拆除设备时,必须拆除保护地线。


  操作设备前,确保设备已可靠接地(接地电阻小于0.1欧姆),设备接地不良可能导致人身及设备伤害。


  交/直流操作要求


  电源系统的供电电压为危险电压,直接接触或通过潮湿物体间接接触可能会带来危险。


  不规范、不正确的操作,可能会引起火灾或电击等意外事故。


  设备电气连接之前,必须断开设备的前级保护开关。


  接通交流电之前,必须确保已完成设备的电气连接。


  连接负载(用电设备)线缆或电池线缆之前,必须确认线缆和端子的极性,以防反接。


  防静电要求


  为防止人体静电损坏敏感元器件,在接触电路板之前,必须佩戴防静电手套或者防静电腕带,并将防静电腕带的另一端良好接地。


  手持单板时,必须持单板边缘不含元器件的部位,禁止用手触摸芯片。


  拆卸下来的单板,必须用防静电包材进行包装后储存或运输。


  防液要求


  产品应放置在远离液体的区域,禁止安装在空调口、通风口、机房出线窗等易漏水位置下方。


  确保机房和设备内无凝露。


  防止液体进入设备内部造成短路或导致人身及设备伤害。


  发现有液体进入设备内部时,请立刻关闭电源并且通知管理员。


  电池安全


  电池的安装、操作和维护之前,请阅读电池厂家提供的说明书。本手册中的安全注意事项仅作为重点提醒事项,更多的安全注意事项请参考电池厂家提供的说明书。



基本要求


  安装、维护等操作前,应佩戴护目镜、橡胶手套,穿防护服,预防电解液外溢所造成的危害。


  在搬运电池的过程中,应始终保持电极向上,禁止倒置、倾斜。


  安装、维护等操作时,电池回路要保持断开状态。


  根据电池资料里的力矩拧紧电池线缆,否则电池螺栓虚连将导致连接压降过大,甚至在电流较大时大量发热将蓄电池烧毁。


  必须考虑安装场所的承重负荷,例如:楼板负荷低,则需设计支撑架以降低楼板承重。


  无阳光直射或雨淋,干燥通风良好,四周环境清洁,远离火源。


  不存在大量红外线放射线辐射、有机溶剂及腐蚀气体等。


  电池线缆禁止浸入水中或放在雨水可直接接触的地方。


  布线要求


  线缆在高温环境下使用可能造成绝缘层老化、破损,线缆与直流母排、分流器、熔丝之间应保持足够距离。


  信号线与功率线缆分开绑扎。


  线缆应满足VW-1测试要求。


  机柜内整流模块出风口后方不允许有线缆经过。


  所有线缆应绑扎牢靠







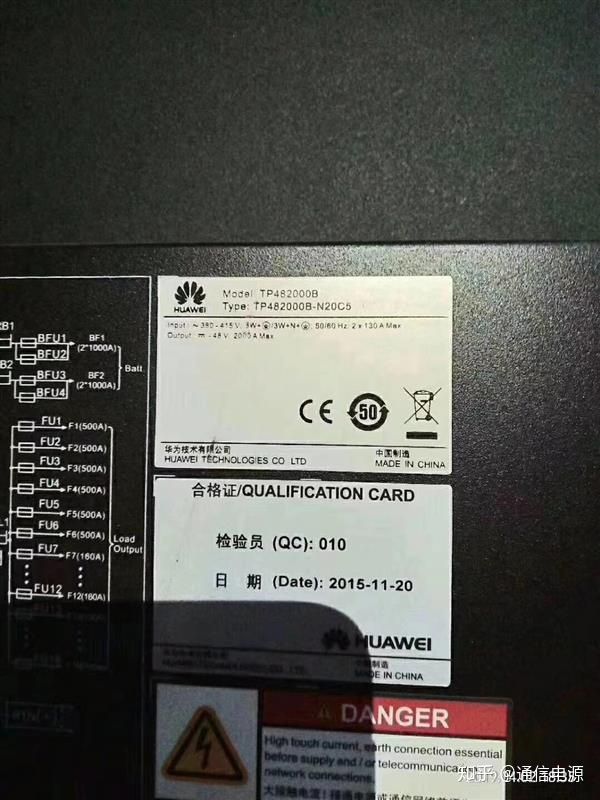

技术参数


  系统调测


  以下调测步骤都可能导致断电或产生告警,需要在操作前和操作完成后通知告警中心。


  设备调测过程涉及的技术内容较多,调测人员必须经过相应的技术培训。请务必参照调测说明操作。


  调测过程为带电作业,操作时请站在干燥的绝缘物上,不要佩戴手表、项链等金属物品。调测中应使用经过绝缘处理的工具。


  作业中要避免人体接触两个不同电位带电体。


  电源设备调测中,任何“合闸操作”前一定要检查相关单元或部件的状态是否符合要求。


  在作业过程中,如果不容许其他人操作,用户设备上应悬挂禁止标识:“禁止合闸,有人操作”。


  在调测的过程中,应边调测边观察,发现异常现象要立即关闭电源系统,待查明原因后,再继续进行


  交流柜上电步骤


  确认两根RTN+保护地线已接好。


  将交流柜刀闸置于中间位置或空开置于OFF,并将交流柜的交流输出空开和组合柜的整流模块空开置于OFF。


  将前级交流配电箱中的交流输入空开置于ON,测量交流柜输入端的电压,应与当地电压一致。如电压超出电网额定电压±10%,则请人员进行检查确认。


  将交流柜刀闸置于“AC MAINS 1”或“AC MAINS 2”或将空开置于ON,接通交流输入,并将交流柜的交流输出空开置于ON。


  刀闸开关可置于上、中、下三个位置,上和下位置表示刀闸处在闭合状态,中间位置表示刀闸处在断开状态。


  刀闸开关闭合紧密,操作时需用力将刀闸开关推至ON状态。



组合柜交流上电


  确认两根RTN+保护地线已接好。


  确认组合柜的所有空开和熔丝处在断开状态。


  测量组合柜交流输入端的电压,应与当地电网电压保持一致。如电压超出电网额定电压±10%,则请人员进行检查确认。


  合上组合柜其中一个整流模块的输入空开,相应模块上的电源指示灯(绿色)应点亮且风扇开始转动。监控单元显示输出电压为53.5V,关闭该模块的输入空开。通过闭合、断开整流模块输入空开依次检查其余各个模块是否能正常工作。


  将组合柜的所有整流模块空开逐个置于ON,检查整流模块是否正常工作。


  华为TP482000B-N20C5室内大容量高频开关电源机柜,华为TP482000B-N20C5,华为高频开关电源


  测量直流输出RTN+母排和–48V母排之间的电压,应为正常值(42V~58V,额定值为53.5V)。


  如果系统为多柜配置,请根据上面的步骤分别进行上电。
