PTN 7900是华为公司应对4G 大流量推出的400G平台城域传送设备,主要定位于城域传送网核心汇聚层和干线网络,组建移动业务和大客户专线业务的承载网络。PTN7900系列包括3种产品形态:PTN7900-32、PTN7900-24、PTN7900-12。


  PTN 7900系列产品支持200GE/100GE/50GE等超大端口,软件升级支持SR-TP、FlexE、iFIT等SPN移动承载特性,支撑运营商4G网络升级支持移动业务,且满足移动承载网络长期发展和演进需求。

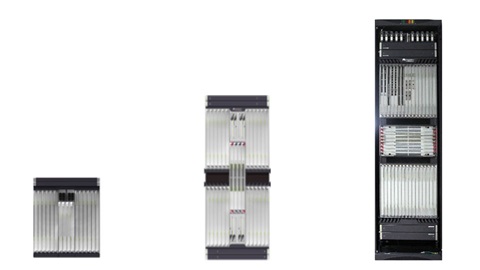

  PTN 7900-32OptiX PTN 7900-32定位于城域传送网的核心层和干线网络,转发容量12.8T。PTN 7900-24OptiX PTN 7900-24定位于城域传送网的核心层和汇聚层网络,转发容量6.4T。PTN 7900-12OptiX PTN 7900-12定位于城域传送网的汇聚层和大容量综合接入,转发容量3.2T。



PTN 7900 产品特性


  超强设备能力,支撑承载网长期演进


  超大转发容量,灵活疏导核心流量;


  支持200GE/100GE/50GE大端口;


  超强L3VPN能力,支持超大组网;


  全面支持SPN特性,支撑4G承载网向下一代无线业务升级演进


  支持传统MPLS协议和SR协议共存互通,支撑网络升级演进;


  支持SR-TP、L3到边缘、iFIT等 SPN功能特性;


  支持FlexE网络分片,满足不同业务差异化承载诉求;


  绿色节能


  先进灵活配电系统,根据单板数量和所需功耗灵活配置电源输入,按需配置;


  360度全方位节能,支持动态调压技术、动态休眠等技术,能耗更低;


  智能散热技术,提升设备散热效率;


  产品应用和客户利益PTN 7900是华为移动承载解决方案的重量级产品,支撑运营商网络升级支持移动承载,且支持未来无线网络长期演进,有效降低了网络TCO(总体拥有成本,Total Cost of Ownership)。目前已经在中国移动等多个网络规模商用。产品基于NP架构设计,容量大、功耗低,基于自动驾驶网络理念,提升网络维护效率,降低网络运维成本。PTN 7900(E)系列


  OptiX PTN 7900是新一代大容量、大带宽、业务智能的分组传送核心设备,业界基于SDN的PTN产品,支持40GE/50GE/100GE/400GE大端口,业务智能,流量可视、质量可评、容量可预测,采用全新SDN架构,有效支撑企业长期演进和多业务承载。


  华为在业界率先发布SPTN解决方案,推出支持多业务融合承载、高带宽、差异化质量保障、面向未来的分组传送网络


参数 PTN 7900E-12 PTN 7900E-24 PTN 7900E-32

交换容量 12 Tbit/s 24 Tbit/s 32 Tbit/s

槽位 12个处理板, 2个交叉板, 2个主控板, 2个电源板, 2个风扇板 24个处理板, 2个交叉板, 2个主控板, 8个电源板, 4个风扇板 32个处理板, 7个交叉板, 2个主控板, 10个电源板, 1个EMI滤波接口板, 4个风扇板

整机接入能力 200GE optical: 24

  100GE optical: 96


  50GE optical: 96


  40GE optical: 24


  25GE optical: 288


  10GE optical: 288


  GE optical: 288


  GE electrical: 24


  FE optical: 24


  E1: 126


200GE optical: 48

  100GE optical: 192


  50GE optical: 192


  40GE optical: 48


  25GE optical: 384


  10GE optical: 576


  GE optical: 576


  GE electrical: 48


  FE optiocal: 576


  FE electrical: 48


  E1: 252


200GE optical: 64

  100GE optical: 256


  50GE optical: 256


  40GE optical: 64


  25GE optical: 512


  10GE optical: 768


  GE optical: 768


  GE electrical: 48


  FE optical: 768


  FE electrical: 48


  E1: 252


子架尺寸(W×D×H) 496mm × 310mm × 697.2mm (15U) 496mm × 310mm × 1385mm (31U) 496mm × 310mm × 1900mm (42U)

重量(空配) 45kg 95 kg 118 kg

工作电压(V) -48V DC:-40V~-57.6V

  -60V DC:-48V~-72V


-48V DC:-40V~-57.6V

  -60V DC:-48V~-72V


-48V DC:-40V~-57.6V

  -60V DC:-48V~-72V


标准功耗 1666W 2139W 3324W

环境要求 长期工作温度: –5oC (23oF) to 50oC (122oF); 存储温度: –40oC (–40oF) to 70oC (158oF); 相对湿度: 5% to 100% ; 长期工作海拔高度 ≤ 4,000m;储存海拔高度 < 5000 m




长期工作温度: –5oC (23oF) to 45oC (113oF); 存储温度: –40oC (–40oF) to 70oC (158oF); 相对湿度: 5% to 100% ; 长期工作海拔高度 ≤ 4,000m;储存海拔高度 < 5000 m 长期工作温度: –5oC (23oF) to 45oC (113oF); 存储温度: –40oC (–40oF) to 70oC (158oF); 长期工作环境相对湿度:5% to 95%;储存相对湿度: 5% to 100%; 长期工作海拔高度 ≤ 4,000m;储存海拔高度 < 5000 m

业务类型 E-Line, E-LAN, L3VPN, and CES

业务保护 LMSP, LAG, LSP APS, PW APS, ring network protection, IP/VPN FRR, and VRRP
