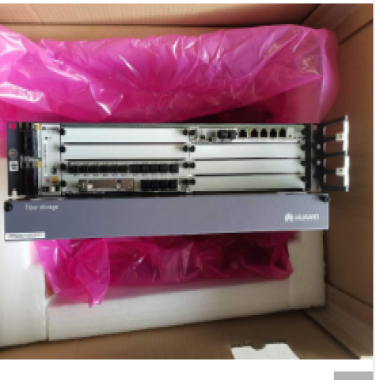

OptiX OSN 1800 II 盘纤盒一体化机盒斜视图


说明


  盘纤盒一体化机盒区分直流和交流机盒,交流机盒外接交流电源,直流机盒外接直流电源。当机房没有直流电供给时,直流机盒可通过外置交流电源系统(UPM)外接交流电源。


OptiX OSN 1800 II机盒机械指标


  项目





  指标





  外形尺寸:OSN 1800 II直流机盒





  88mm(高)×442mm(宽)×220mm(深)





  重量(空机盒):OSN 1800 II直流机盒





  3.6kg





  外形尺寸:OSN 1800 II交流机盒





  88mm(高)×442mm(宽)×220mm(深)





  重量(空机盒)OSN 1800 II交流机盒





  3.6kg





  外形尺寸:盘纤盒





  131.7mm(高)×442mm(宽)×283mm(深)





  重量(空机盒):盘纤盒





  7.7kg





2 . 槽位说明


  机盒槽位分布采用横插板结构,所有类型单板均在机盒正面插拔。OptiX OSN 1800 II机盒提供8个单板槽位。


  ● 槽位1至槽位6可插放光波长转换类(OTU)单板、光分插复用类(OADM)单板、光合波和分波类单板、光放大类单板、光谱分析类单板和光保护类单板。


  ● 槽位7可插放光分插复用类(OADM)单板、光合波和分波类单板、光谱分析类单板、BAS1单板和SCS单板。


  ● 槽位8固定插放SCC单板。


  ● 槽位9和槽位10固定插放PIU单板。


  ● APIU单板占用2个槽位的宽度,插针位于单板的上半部,即单板插放在所占两个槽位中上方的槽位。在网管上显示APIU单板的槽位号为所占两个槽位中上方的槽位。


  – 当单板插放在槽位4时,占用槽位2和槽位4两个槽位,在网管上显示为槽位4。


  – 当单板插放在槽位6时,占用槽位4和槽位6两个槽位,在网管上显示为槽位6。


  ● 槽位11固定插放FAN单板。


  支持电口的单板插放在OptiX OSN 1800 II机盒上时,电口受机盒出线限制,可用的电口数量需满足以下限制:


  ● 使用非屏蔽网线时,机盒单层建议接入≤6根网线,单层上只能包括6个电模块接口。


  ● 使用屏蔽网线时,机盒单层建议接入≤4根网线,单层上只能包括4个电模块接口。


  例如,双槽位单板插放在OptiX OSN 1800 II机盒上时,占用两个槽位,占用机盒两层高度。若使用非屏蔽网线,双槽位单板可以使用12个电模块;若使用屏蔽网线,双槽位单板可以使用8个电模块。


说明


  电口超过以上限制数量,走线架可能会容纳不下,而且可能导致机柜门无法关闭。如果子架单层电口的数量必须超出以上限制,请联系华为工程师定制外凸的前门。


  子架左侧单板的网线/电缆会影响右侧单板的维护。因此支持电口的单板应优先布置在子架的右侧槽位,尽量避免左右两块单板同时配电口。


  OptiX OSN 1800 II 机盒槽位分布


  ● 业务对偶槽位:开销可以通过背板总线串通的一对槽位,支持业务的分布式调度。


  ● 中继对偶槽位:对于线路单板或OTU单板作中继的时候,需要穿通ESC信号,两块线路单板或OTU单板需要配置在中继对偶槽位。当单板占用1个槽位时,配置在中继对偶槽位(单槽位)中;当单板占用2个槽位时,配置在中继对偶槽位(双槽位)中。


  对偶槽位的支持情况详见单板的可插放槽位。


3 . 交叉能力


  盒式OptiX OSN 1800 II具有很大的业务接入容量,其交叉总线很复杂。它能够实现电层信号业务汇聚节点的调度,增强网络灵活性。OptiX OSN 1800 II 机盒8个槽位交叉容量如 图所示。它们的交叉能力各不相同。


  OptiX OSN 1800 II 机盒交叉能力


4 . FAN


  用于OptiX OSN 1800 II机盒中的风扇板类型为FAN01,内含6个风扇,为机盒提供散热功能。单板可插拔。


FAN01单板功能与特性


功能与特性





描述





  基本功能





  为机盒提供散热,使其可以在设计温度下正常、高效的工作。





  调速功能





  风扇有五种档位:低速率、中低速率、中速率、中高速率、高速率,默认档位为“低速率”。支持手动调速和自动调速,默认为自动调速。





  调速规则





  手动调速即人工在网管系统中调整风扇转速。自动调速即系统根据当前机盒中单板的温度,对风扇转速进行自动调整,


  规则如下:


  ● 若机盒中当前单板的温度高于65oC,风扇转速自动调高一档。若当前档位为“高速率”,则不调整。


  ● 若机盒中当前单板的温度在60oC~65oC,风扇维持当前转速不变。


  ● 若机盒中当前单板的温度在10oC~60oC,风扇转速自动调低一档。若当前档位为“低速率”,则不调整。


  ● 若机盒中当前单板的温度低于10oC,自动调整为“停止”。





注意:


  FAN单板由SCC单板供电,若拔出SCC单板,FAN单板会停止工作。当FAN单板的6个风扇中任意一个风扇坏掉时,OptiX OSN 1800系统可在-5℃~40℃环境温度下正常运转96小时。当FAN单板中有两个或两个以上风扇坏掉时,必须立即更换FAN单板。


5 . 功耗


OptiX OSN 1800 II 机盒功耗(直流、交流机盒)


项目





指标





  功耗





  400 W


  说明


  “网元功耗门限(W)”默认是300W,网元上电后,需根据实际网元配电来设置该网元功耗门限值。详细操作请参见《任务集》手册“设置网元功耗门限”章节。





  典型功耗





  ● 直流机盒:300W


  ● 交流机盒:200W





  空子架功耗(带风扇和PIU)





  ● 直流机盒:9.2 W = 1 x PIU (2 W) +FAN (7.2 W)


  ● 交流机盒:27.2 W = 1 x APIU (20 W)+ FAN (7.2 W)
