机柜介绍图2-1 机柜外观




  表2-2 机柜说明


  项目





  说明





  机柜外尺寸(高×宽×深)





  柜体:2100mm×900mm×1200mm(含底座)


  底座:200mm×900mm×1200mm





  锂电池安装空间





  30U





  用户空间





  12U(设备深度可支持980mm)


  24U(设备深度可支持480mm)





  机柜重量





  <520kg(不含电池和整流模块)





  温控方式





  ICC1000-A1-C1(01075363): 直流空调PC1500D-1(可支持4个)+直流加热盒


  ICC1000-A1-C1(01075363-001/01075363-002): 直流空调PC3000D-2(可支持4个)+直流加热盒





  走线方式





  下进下出线





  防护等级





  IP55





  安装方式





  落地安装





  插框





  ICC1000-A1-C1(01075363): ETP48400-C3B3


  ICC1000-A1-C1(01075363-001/01075363-002): ETP48400-C3B1





  监控





  SMU02C





  应用环境





  C类环境


  说明:


  设备在安装或维护过程中,要保证机柜内部处于A类环境,若走线孔密封不良,开门维护等导致机柜内部混入汽车尾气等腐蚀性气体,可能会造成设备功能异常或存在应用风险,由此带来的损失华为将不承担相应责任。

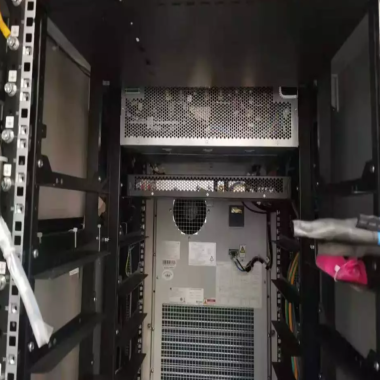

  图2-2 内部安装示意图(前门)




  (1)烟雾传感器





  (2)前门摄像头(可选)





  (3)电源插框ETP48400-C3B3/ETP48400-C3B1





  (4)配电单元DCDB48-200-16B





  (5)直流空调





  (6)数字温湿度传感器





  (7)电子门锁





  (8)主接地排





  (9)交流配电单元ACDB380-63-2B/交流切换开关ATS-63A2(可选)





  (10)照明灯





  (11)智能ETH插座(可选)





  (12)门磁传感器





  (13)配电单元PDU2000-16-1PH-7(可选)





  (14)预留用户空间





  (15)锂电池安装空间





  (16)锂电汇流排





  (17)振动传感器





  (18)水浸传感器





  图2-3 内部安装示意图(后门)




  (1)后门摄像头(可选)





  (2)漏电保护盒ACDB220-40-1B(可选)





  (3)直流空调





  (4)电子门锁





  (5)照明灯





  (6)交流配电单元ACDB220-63-12B(可选)





  (7)门磁传感器





  (8)逆变器ETP23006-C1A1(可选)





  (9)预留用户空间





  (10)配电单元PDU2000-32-1PH-9(可选)





  (11)锂电汇流排





  (12)锂电池安装空间





  (13)空气净化盒(可选)





  (14)直流加热盒HAU03D-01(可选)







  机柜内部结构安装示意图仅供参考,用户可按照实际需求进行安装。
