华为APM30H机柜E版本通信一体化室外机柜价格

华为APM30H机柜E版本通信一体化室外机柜价格1户外通信电源机柜,室外一体化电池仓,ETC机柜,外一体化电池仓机柜高速ETC机柜,前后开门机柜,室外通信机柜,铁塔基站机柜2室外通信电源机柜,室外电池仓,3室外一体化机柜,户外通信机柜

4室外空调机柜,空调机柜,户外机柜,户外设备机柜,5G户外一体化机柜,室外电源机柜,室外设备机柜,室外综合机柜,户外防水机柜,室外恒温机柜,室外网络设备机柜,室外交换机机柜,直流空调机柜,楼顶机柜,落地机柜,交流空调机柜,嵌入式电源  锂电池 直流电源 交流电源 UPS 嵌入式通信电源系统

户外电源系统 组合式电源系统 挂墙式电源系统 直流远供电源系统 直流通信电源系统高频通信电源模块 整流模块 整流器 监控单元 监视器室外柜   网络机柜  锂电池 UPS  高频开关电源   通信电源  嵌入式电源  网络机柜  室内机柜 锂电www.zjjjdy.com.cn    www.hwtxdy.net

www.bjls009.com


品牌

华为


型号

APM30H


类型

1


  华为APM30,APM30Hl具有电池保护(BLVD)功能。


  l 能提供RS485通信接口和干接点告警接口,便于实现远程监控和。 交流配电内置AC/DC嵌入式电源系统支持200V AC~240V AC交流单相输入或110V AC双火线输入。直流配电请


  华为APM30,APM30H应用情况直流输出直流供电单元对应空开备注 应用于分布式基站


  4路一次下电输出 RRU 3个10A空开当APM30向3个RRU供电时,由3个10A空开分别控制3路直流输出。


  预留 1个50A空开-4路二次下电输出 BBU 2个10A空开 APM30*多可配置2个BBU,由2个10A空开分别控制2路直流输出。


  传输设备1个5A空开由1个5A空开控制1路直流输出向传输设备供电。


  风扇 1个5A空开提供1路直流输出同时向两个风扇供电。


  应用于小基站 2路一次下电输出 BTS3006C2个50A空开APM30可向2个BTS3006C供电和备电。 BTS3002E 2个30A空开 APM30可向2个BTS3002E供电和备电。 4路二次下电输出 传输设备 2个10A空开,1个5A空开由2个10A空开和1个5A空开控制3路直流输出向传输设备供电。


  风扇 1个5A空开 提供1路直流输出同时向两个风扇供电。


  华为APM30H,APM30H接口类型 接口数量 进/出线孔说明


  220V交流电源输入接口,1路220V交流输入。


  交流电源线与接地线共用一个进/出线孔,孔径为 42mm。接地接口 接地排提供4个接地端子,所有接地螺母直径为M8。


  -48V DC电源输出接口*多4路直流输出,向RRU或小基站供电。


  直流电源线的出线孔为圆孔,孔径为51.6mm。


  RS485通信线出口根据实际情况而定。 共用一个109mm×42mm的长圆孔。 干接点告警线出口用户设备光纤/E1进出口传输光纤/中频电缆进出口.


  华为APM30,APM30H说明


  l交流双极空开SW1用于控制交流接线端子(L1,N1),交流双极空开SW2用于控制交流接线端子(L2,N2),直流输出空开用于控制直流输出接线端子。


  l直流输出接线端子LOAD2共4对,分别为NEG1(-)、RTN1(+),NEG2(-)、RTN2(+),NEG3(-)、RTN3(+),NEG4(-)、RTN4(+)。 l直流输出接线端子LOAD1共4对,分别为NEG5(-)、RTN5(+),NEG6(-)、RTN6(+),NEG7(-)、RTN7(+),NEG8(-)、RTN8(+)。 l NEG(-)为-48V电源线接线端子,RTN(+)为RTN(+)电源线接线端子。


  华为APM30,APM30H参数


  指标 交流输入


  特性


  输入电压范围176V AC~290V AC典型输入电压200V AC~240V AC输入电压频率45Hz~65Hz输入电流22A 输入方式 l支持220V AC~240V AC交流单相输入。l 支持110V AC双火线输入。


  l 配套小基站使用:2路一次下电空开,4路二次下电空开。保护特性输入保护特性 l 过压保护:输入电压大于交流过压告警点(缺省值为280V)时系统发生告警。


  l 欠压保护:输入电压小于交流欠压告警点(缺省值为180V)时系统发生告警。


  华为APM30H室外一体化机柜参数


  APM30H为分布式基站或小基站提供-48V直流供电和蓄电池备电、


  提供用户设备安装空间,同时提供蓄电池管理、监控、防雷等功能。


  APM30 48v室外高频开关电源柜功能说明


  APM30可内置一组-48V 12Ah、-48V 24Ah或-48V 36Ah的蓄电池,为分布式基站提供短时间电池备电。


  扩展电池柜支持内置安装-48V 200Ah蓄电池,为分布式基站或小基站提供较长时间备电。 提供设备安装空间可以为用户设备提供2U~7U的安装空间。


  机柜当内置-48V 12Ah或-48V 24Ah蓄电池组时,APM30能为设备提供5U的安装空间。 l 当内置-48V 36Ah蓄电池组时,APM30能为设备提供2U的安装空间。


  当使用扩展电池柜时,APM30不内置蓄电池组,APM30能为设备提供7U的安装空间。 内置整流模块 l整流模块将输入的交流市电转换为-48V的直流电。


  l 整流模块支持热插拔。 内置监控模块 l 监控模块支持热插拔,提供整流模块管理、蓄电池充放电管理功能。


  华为室外柜APM30H TMC11H RFC IBBS200D R4850G2 电池柜 设备舱

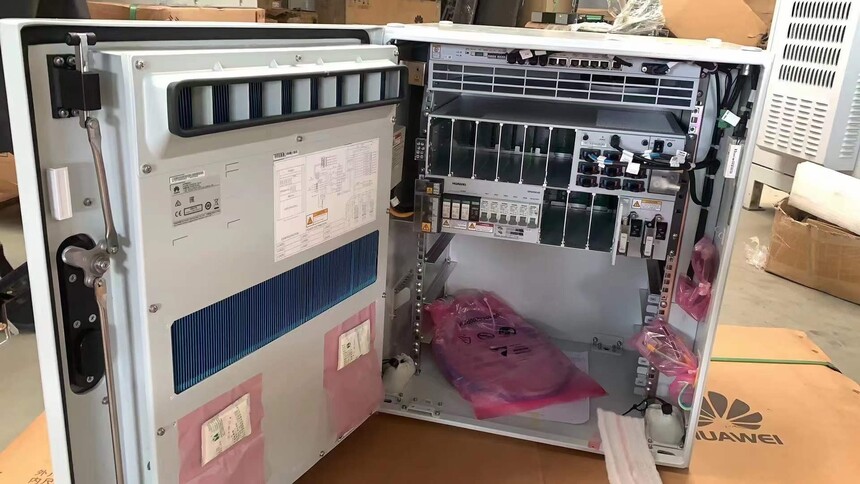

  华为APM30H室外一体电源柜 华为APM30H


  华为APM30H室外一体电源柜 华为APM30H


  华为APM30H室外一体电源柜 华为APM30H


  HUAWEI APM30H, APM30HAPM30 function APM30 provides -48V DC power supply and battery power supply for distributed base stations or small base stations, provides user equipment installation space, and provides battery management, monitoring, lightning protection and other functions. APM30 function


  The function list function of the APM30 function list shows that the battery L APM30 can be equipped with a battery of -48V 12Ah, -48V 24Ah or -48V 36Ah, providing a short time battery backup for the distributed base station.
