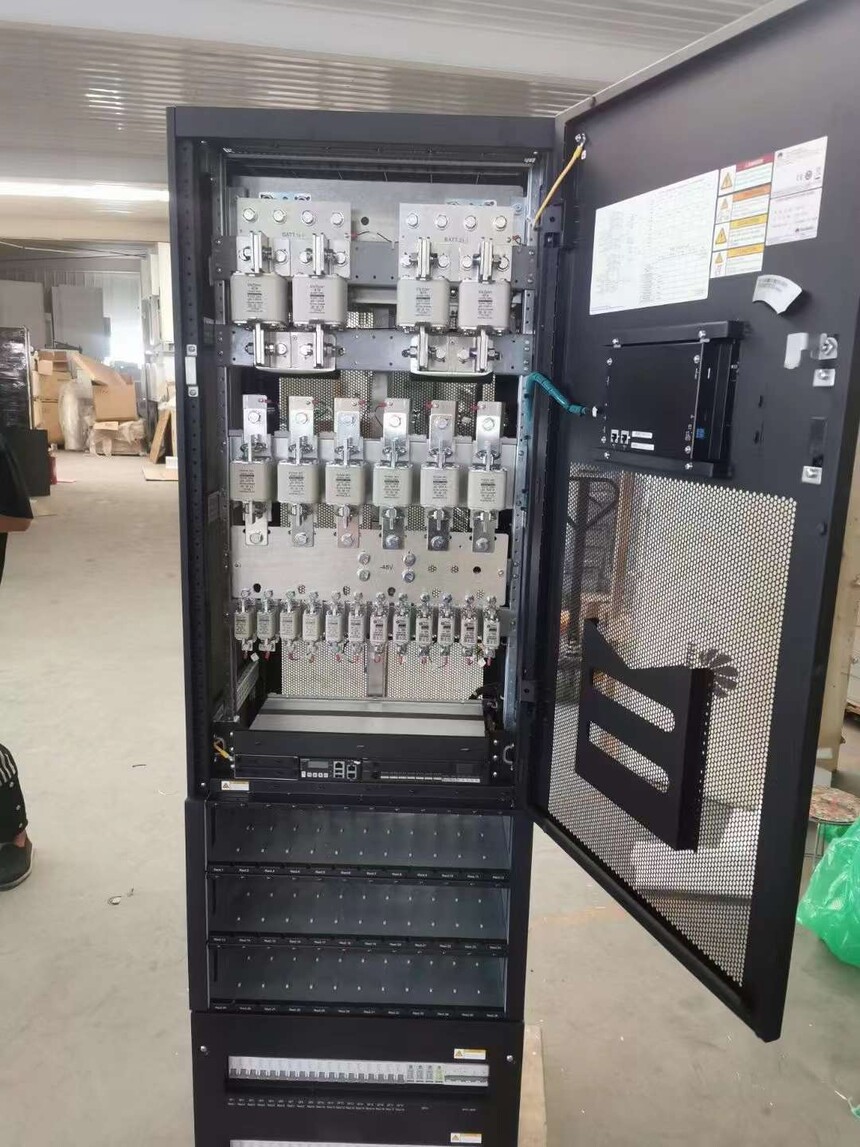

华为高频开关电源48V2500A室内通信电源TP482000B-N20D1柜子

  表3-1 TP482000B机柜配置

  项目




  TP482000B-N20D1




  TP482000B-N20D2




  交流输入制式




  220V/380V AC 三相四线




  120/208V AC(三火线)兼容220/380V AC三相四线




  额定输入电压




  220V AC 相电压/380V AC 线电压




  120V AC 相电压/208V AC 线电压




  交流输入端子




  190A/3P×2路




  300A/3P×2路




  整流模块空开




  32A/1P×36路




  63A/2P×18路




  整流模块




  R4850G5/R4875G5×36PCS




  交流防雷




  防雷器:20kA/40kA×2路

  防雷空开:32A/4P×2路




  负载支路




  NT3(500A)×6路

  NT00(160A)×6路,NT00(100A)×6路




  电池支路




  NT4(1250A×2)×2路




  电池电流检测




  分流器2000A/25mV×2路




  总负载电流检测




  分流器2000A/25mV×1路




  直流防雷




  直流防雷板(差模10kA,共模20kA,8/20μs)




  监控单元




  SMU02C




  表3-2 TP481200B机柜配置

  项目




  TP481200B-N20D1




  交流输入制式




  220V/380V AC 三相四线




  额定输入电压




  220V AC 相电压/380V AC 线电压




  交流输入空开




  200A/3P×1路




  整流模块空开




  32A/1P×18路




  整流模块




  R4850G5/R4875G5×18PCS




  交流防雷




  防雷器:20kA/40kA×1路

  防雷空开:32A/4P×1路




  输出电流




  1200A




  输出功率




  R4875G5:1200A/57.6V 72KW

  R4850G5:937A/57.6V(1125A/48V) 54KW




  负载支路




  NT3(500A)×4路,NT2(400A)×2路

  NT00(160A)×6路,NT00(100A)×6路




  电池支路




  NT4(1000A)×2路




  电池电流检测




  分流器1000A/25mV×2路




  总负载电流检测




  分流器1000A/25mV×1路




  直流防雷




  直流防雷板(差模10kA,共模20kA,8/20μs)




  监控单元




  SMU02C




  产品




  型号




  机柜类型




  备注




  TP482000B




  TP482000B-N20D1




  2500A组合柜




  支持与TPD48202B智能配电柜、TBC1000B锂电池柜并柜




  TP482000B-N20D2




  TP481200B-N20D1




  1200A组合柜




  TPD48202B




  TPD48202B-N20C6




  2000A智能配电柜




  -




  TBC1000B




  TBC1000B-NDA1




  1000Ah锂电池柜




  -




  型号




  电流




  配电规格




  配电排数




  TPD48202B-N20C6(01074946)




  直流输入电流:≤2000A

  负载输出电流:≤2000A




  标配空开:100A/1P×12路

  每排柔性配置:63A/1P×12路(MCB)或63A~160A熔丝×12路(NT00)

  每路电流带分流器(200A/25mV)检测

  直流防雷板×1




  标准配置4排




  TPD48202B-N20C6

  (01074946-001)




  标配空开:100A/1P×12路

  每排柔性配置:63A/1P×12路(MCB)或63A~160A熔丝×12路(NT00)

  每路电流带分流器(200A/25mV)检测

  直流防雷板×1




  标准配置6排




  工程设计图图E-1 TP482000B-N20D1工程设计图

  图E-2 TP482000B-N20D2工程设计图

  图E-3 TP481200B-N20D1工程设计图
